Стандарт 10BASE-T1L, утверждённый в виде дополнения IEEE 802.3cg-2019, представляет собой разновидность Ethernet, разработанную для передачи данных на значительные расстояния по одной витой паре. В отличие от традиционного Ethernet, который использует две или четыре пары проводников и ограничен дистанцией около 100 метров, 10BASE-T1L обеспечивает устойчивую связь на расстоянии до 1 км, поддерживая полнодуплексный режим со скоростью 10 Мбит/с.
Само обозначение 10BASE-T1L отражает ключевые характеристики технологии. Число «10» указывает на скорость передачи — 10 Мбит/с. Обозначение «BASE» говорит о применении базовой полосы частот, то есть канал используется исключительно для передачи Ethernet-сигналов. Буква «T» означает использование витой пары, а «1L» указывает на дальность до 1 километра, где «L» (long range) подчеркивает возможность работы на увеличенных расстояниях.
Технология основана на особом методе передачи данных — трёхуровневой модуляции PAM3 modulation с символьной скоростью 7,5 Мбод, дополненной 33-битным скремблированием и дифференциальной передачей. Такой подход обеспечивает высокую устойчивость сигнала и эффективную защиту от электромагнитных помех. Это позволяет прокладывать тонкие кабели даже в условиях промышленной среды рядом с силовыми линиями без риска потери данных (при соблюдении нормативных расстояний).
Одним из ключевых преимуществ стандарта является возможность одновременной передачи питания и данных по одной паре проводов. В отличие от интерфейсов вроде RS-485, где возможности диагностики физического уровня ограничены, технология 10BASE-T1L, реализованная в устройствах ICP DAS, предоставляет расширенные средства мониторинга состояния линии. Анализ отношения сигнал/шум и вычисление среднеквадратичной ошибки позволяют выявлять ухудшение состояния кабеля или соединений задолго до возникновения критических сбоев.
Сравнение 10BASE-T1L и RS-485 в практических задачах
Для специалистов, принимающих решения о модернизации инфраструктуры, важно чётко понимать, какие преимущества даёт технология 10BASE-T1L по сравнению с классическим интерфейсом RS-485, который долгое время считался эталоном в промышленных сетях. Ниже рассмотрены ключевые отличия.
Пропускная способность и задержки
Интерфейс RS-485, как правило, работает в полудуплексном режиме и обеспечивает сравнительно низкую скорость передачи данных (часто 9600 или 19200 бит/с на протяжённых линиях). Это становится серьёзным ограничением при сборе информации с большого количества устройств. В свою очередь, 10BASE-T1L обеспечивает скорость до 10 Мбит/с, что в сотни раз выше. Это позволяет передавать не только текущие значения параметров, но и более объёмные данные — например, архивы, осциллограммы и даже видеопотоки с низким разрешением.
Упрощение сетевой архитектуры
При использовании RS-485 нередко возникают сложности с совместимостью различных реализаций протокола Modbus RTU, а также проблемы с адресацией и настройкой таймингов. В отличие от этого, 10BASE-T1L использует стандартный стек TCP/IP, что значительно упрощает интеграцию. Это даёт возможность применять привычные инструменты диагностики, такие как Ping, Traceroute и Wireshark, а также напрямую взаимодействовать с корпоративными системами хранения данных без дополнительных шлюзов.
Кибербезопасность
RS-485 практически не предусматривает встроенных механизмов защиты: физический доступ к линии открывает возможность перехвата данных или отправки несанкционированных команд. В решениях на базе 10BASE-T1L реализованы современные подходы к безопасности, включая фильтрацию по IP-адресам, разграничение прав доступа с помощью паролей и поддержку VLAN для логического разделения сетевого трафика.
Передача питания по линии связи
Одной из важных особенностей 10BASE-T1L является возможность одновременной передачи данных и питания по одной витой паре. Эта концепция известна как PoDL (Power over Data Line). Благодаря этому можно существенно упростить кабельную инфраструктуру, исключив необходимость прокладки отдельных силовых линий к каждому устройству. На текущий момент оборудование ICP DAS использует внешний источник питания, однако в будущем планируется переход к полноценной реализации питания по двум проводам.
Промышленные коммутаторы линейки NSM
Компания ICP DAS сформировала продуманную линейку оборудования, охватывающую все уровни полевых сетей — от центральных коммутаторов до специализированных модулей ввода-вывода. В ассортимент входят как уже доступные устройства, так и решения, находящиеся на завершающей стадии разработки и запланированные к выпуску в 2026–2027 годах.

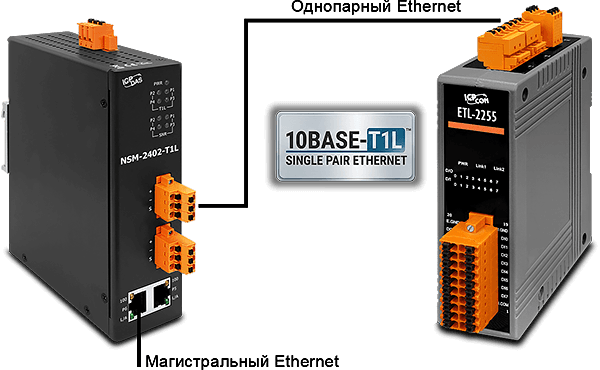

Ключевым элементом любой Ethernet-сети является коммутационная инфраструктура. Для этих задач ICP DAS предлагает специализированные устройства, обеспечивающие бесшовное взаимодействие между сетями стандартов 100/1000Base-T и 10BASE-T1L. Одним из первых серийных продуктов стал неуправляемый промышленный коммутатор NSM-2402-T1L, который уже запущен в массовое производство.

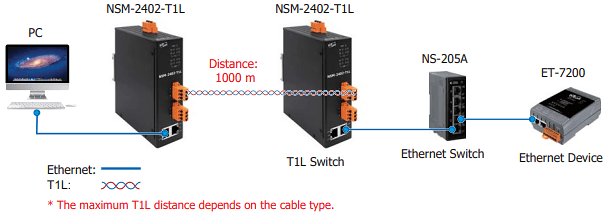

Коммутатор оснащен четырьмя портами 10BASE-T1L, выполненными через 2-контактные съемные клеммные блоки для надежного подключения витой пары. Для интеграции с магистральной сетью предприятия предусмотрены два порта 10/100/1000Base-T с разъёмами RJ-45. Порты T1L обеспечивают стабильную передачу данных на расстояние до 1000 метров, что делает устройство оптимальным для распределённых объектов, таких как склады, аэропорты или протяжённые производственные линии.
Коммутатор поддерживает широкий диапазон входного напряжения постоянного тока от +12 до +48 В с возможностью резервирования. Металлический корпус с защитой IP30 обеспечивает надежное отведение тепла и защиту от механических воздействий. Устройство стабильно функционирует при температурах от -25 до +75 °C, что позволяет монтировать его даже в неотапливаемых автоматизированных шкафах.

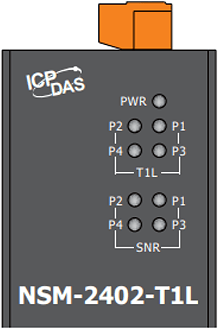

Применение неуправляемого коммутатора сокращает время настройки сети и снижает риск ошибок конфигурации, что особенно важно при развёртывании T1L на объекте. Для оперативной диагностики линии T1L на передней панели установлены светодиодные индикаторы, отражающие состояние соединения и качество передачи данных.
Модули распределенного ввода-вывода серии ETL-2200
Серия ETL-2200 представляет собой новое поколение интеллектуальных модулей ввода-вывода, сочетающих проверенные решения серии ET-2200 с современным интерфейсом 10BASE-T1L. Все устройства серии оснащены встроенным двухпортовым T1L-коммутатором, что позволяет создавать сети с «цепочной» топологией и значительно экономить на кабельной разводке. Ниже приведён обзор моделей по функциональным группам.
Модули аналогового ввода (AI)
Эти модули предназначены для точного сбора данных с различных первичных датчиков. Протокол T1L обеспечивает цифровую передачу сигналов на большие расстояния без потери точности.
- ETL-2217 – универсальный аналоговый модуль, поддерживающий 8 дифференциальных или 16 несимметричных каналов. Измеряет напряжение до ±10 В и ток 0/4–20 мА с разрешением 16 бит и точностью ±0,1 % от шкалы. Каждый канал можно программно настраивать, а частота дискретизации достигает 200 Гц на группу каналов в быстром режиме.
- ETL-2215H / ETL-2215H-16 – модуль для подключения термометров сопротивления (RTD). Поддерживает 8 каналов для датчиков типов Pt100, Ni120, Cu50 и Cu100. Частота опроса составляет 1,5–90 Гц на канал, что оптимально для температурных процессов.
- ETL-2218H / ETL-2218H-16 – модуль для работы с термопарами 8 или 16 типов (J, K, T, E, R, S, B, N, C, L, M, LDIN43710). Включает прецизионные цепи компенсации холодного спая и обеспечивает гальваническую изоляцию до 3000 В постоянного тока.
Модули аналогового вывода (AO)
Используются для формирования управляющих сигналов для исполнительных устройств.
- ETL-2224 – 4-канальный модуль с 12-битным разрешением, поддерживающий стандарты напряжения (0–10 В, ±10 В) и тока (0/4–20 мА).
- ETL-2228 – 8-канальный прецизионный модуль с разрешением 16 бит. Оснащён функцией Safe Value, которая автоматически переводит выходы в заданное состояние при потере связи с контроллером.
Модули цифрового ввода-вывода (DI/DO)
Модули цифрового ввода и вывода являются основой для мониторинга дискретных датчиков и управления исполнительными устройствами, такими как реле или пускатели.
- ETL-2251 / ETL-2251-32 – модули с цифровыми входами (16 или 32 канала). Поддерживают мокрые (Wet) и сухие (Dry) контакты, а также работу в режимах Sink/Source. Каждый вход может функционировать как 32-битный счётчик импульсов с частотой до 3 кГц, что позволяет напрямую подключать расходомеры или энкодеры к сети T1L.
- ETL-2242U / ETL-2242U-32 – цифровые выходные модули с технологией Push-Pull. Один и тот же канал может работать как на нагрузку, подключённую к плюсу питания (Source), так и к общему проводу (Sink). Версия ETL-2242U-32 обеспечивает высокую плотность монтажa и поддерживает ток до 300 мА на канал.
- ETL-2255 / ETL-2255U-32 – комбинированные модули. ETL-2255 содержит 8 входов DI и 8 выходов DO (открытый коллектор, Sink, 650 мА). ETL-2255U-32 предлагает 16 входов DI и 16 выходов DO Push-Pull (300 мА), что делает его оптимальным выбором для автоматизации шкафов с большим количеством сигналов.
Релейные и многофункциональные модули
- ETL-2260 – гибридный модуль с 6 цифровыми входами (Wet/Dry) и 6 электромеханическими реле типа Form A (нормально разомкнутые). Реле рассчитаны на коммутацию до 5 А при 250 В переменного тока, что позволяет напрямую управлять насосами, освещением и другими нагрузками.
- ETL-2226 – универсальный модуль для комплексной автоматизации небольших технологических узлов. В компактном корпусе объединены 8 аналоговых входов, 2 аналоговых выхода, 2 цифровых входа с функцией счётчика и 2 цифровых выхода.
Программные возможности и поддержка сетевых протоколов
Модули серии ETL выделяются не только аппаратной надежностью, но и продуманной программной интеграцией, значительно упрощающей работу инженеров. В условиях IIoT передача данных в реальном времени в облачные сервисы становится стандартом. Устройства ETL функционируют как MQTT-клиенты (протокол v3.1.1), публикуя состояние своих каналов на брокер (например, модели BRK-2841M) и подписываясь на управляющие топики. Функции Keep-Alive и Trap обеспечивают стабильность: при разрыве связи модуль автоматически переподключается к брокеру, а при критических событиях отправляет уведомление администратору. Это позволяет строить масштабируемые системы мониторинга без необходимости написания сложного кода на уровне контроллеров.
Поддержка протокола SNMP V2c делает модули ETL видимыми для стандартных систем мониторинга сети («Aggregate», «Пульт» и др.). Администраторы могут отслеживать аптайм устройств, загрузку интерфейсов T1L и получать уведомления о перезагрузках или сбоях питания через стандартные MIB-файлы.
Логика I/O Pair-Connection
Уникальная функция «зеркалирования» сигналов позволяет автоматически передавать входные сигналы одного модуля на выходные каналы другого. Например, дискретный сигнал, поступивший на вход ETL в одном здании, может мгновенно отразиться на релейном выходе модуля в другом здании на расстоянии до 1 км. Взаимодействие происходит на уровне прошивки по протоколу Modbus TCP в режимах Push или Pull, что исключает задержки, связанные с обработкой данных в ПЛК или SCADA-системе.
Механизм LAN Bypass: надежность связи
Для обеспечения непрерывности сети ICP DAS использует технологию LAN Bypass. Каждый модуль оснащен механическим реле, которое в обычном режиме разомкнуто. При отключении питания или критическом сбое прошивки реле автоматически замыкает входной и выходной порты Ethernet, позволяя данным проходить через неисправный узел и поддерживая работу всей сети.
Использование 10BASE-T1L позволяет унифицировать сетевую инфраструктуру, повысить пропускную способность каналов и обеспечить защищённую передачу данных между полевыми датчиками и исполнительными устройствами.
