Информация о компании
Компания: ООО "Элатро", г. Москва, Россия
Заказчик: г. Железнодорожный, Россия
Основной вид деятельности: проектирование, производство, строительство, комплектация энергетических систем
Оборудование: контроллеры XP-8741, iP-8841-FD, модули I-8057W, I-8053W-G, ET-7044-G, коммутаторы EDS-308-S-SC-T, EDS-P308-S-SC-T, EDS-308-SS-SC, EDS-P308, NS-205A, NS-205AFC-T
Постановка задачи
Создание устройства, обеспечивающего автоматический перевод потребителей с питания от ГТУ на питание от городских сетей с выполнением функции частотной разгрузки – плавным сбросом и набором мощности для того, чтобы частота в сети не проседала ниже 50Гц (актуально для малой генерации).
Краткое описание системы

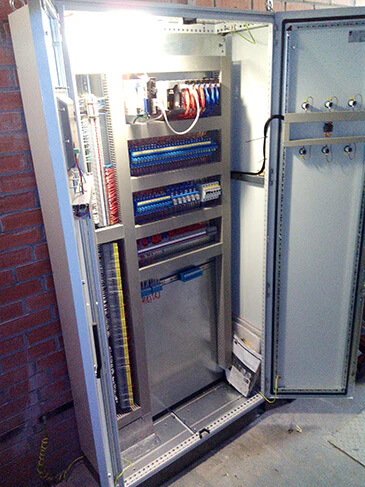

Устройство автоматического ввода резерва (АВР-10кВ) служит для:
- Автоматического включения резервного ввода, на стороне 10кВ предназначено обеспечивать автоматический ввод резерва по фидерам Подстанции 1 при нарушениях питания по фидерам от ГТУ ТЭЦ
- Реализации необходимых блокировок включения
- Визуального отображения состояния вакуумных выключателей ячеек

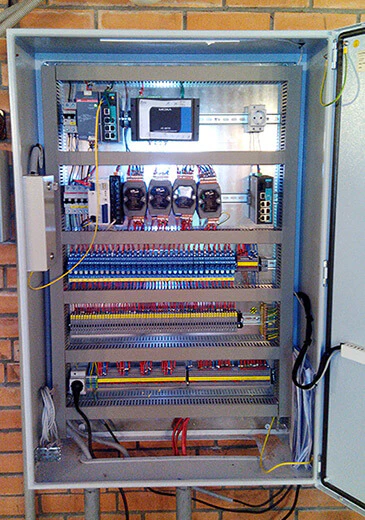

Оборудование располагается в питающих подстанциях, управляет выключателями питающих фидеров и выключателями отходящих линий нагрузки.

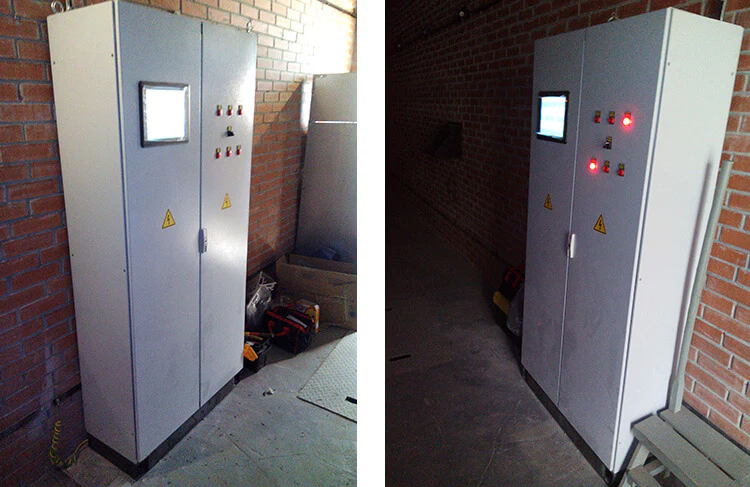

Внешний вид изделия показан на рисунке. На передней панели расположены следующие органы управления и индикации:
- Панель оператора. Представляет собой сенсорную ЖК-панель с возможностью управления
-
Световые индикаторы красного цвета
-
Ручной переключатель режимов работы
Панель оператора
Внешний вид основного экрана представлен на рисунках.

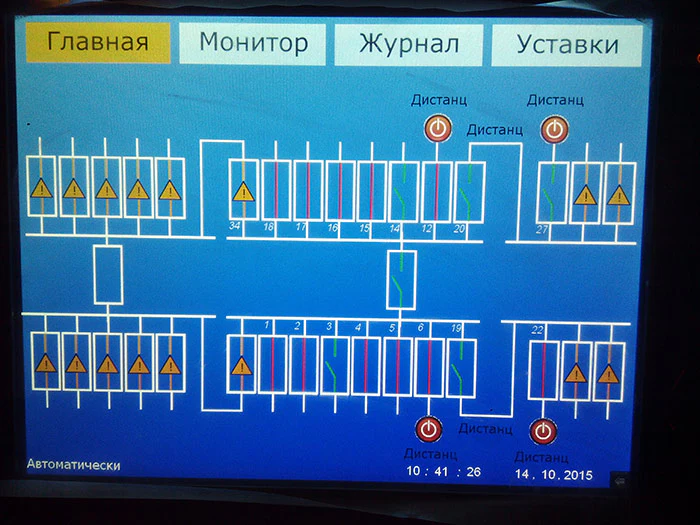

На данном экране изображена мнемосхема, показывающая текущее состояние электроустановки и состояние АВР.

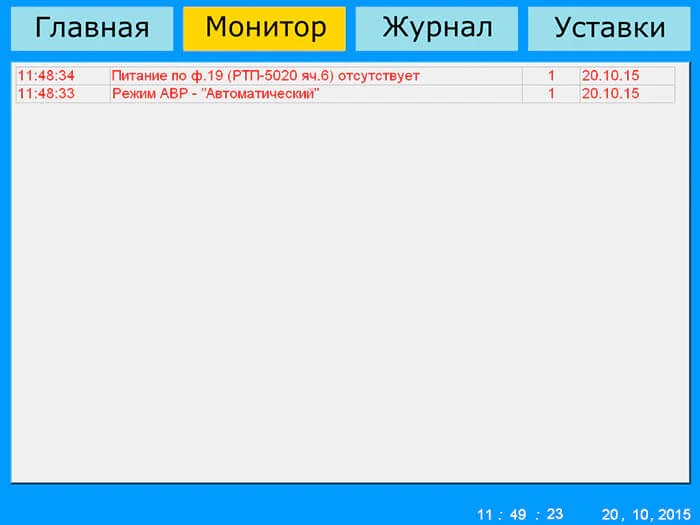

На данном экране показаны события, влияющие на работу АВР, а именно, сообщения об ошибках, блокировках и режимах работы.

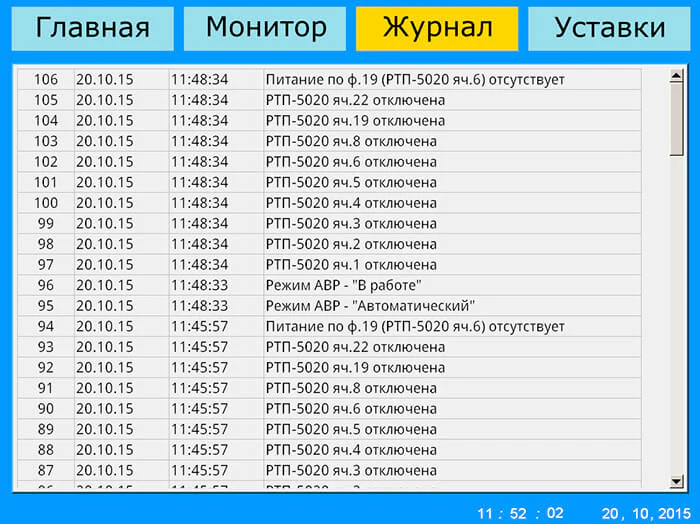

На данном экране ведется запись событий.

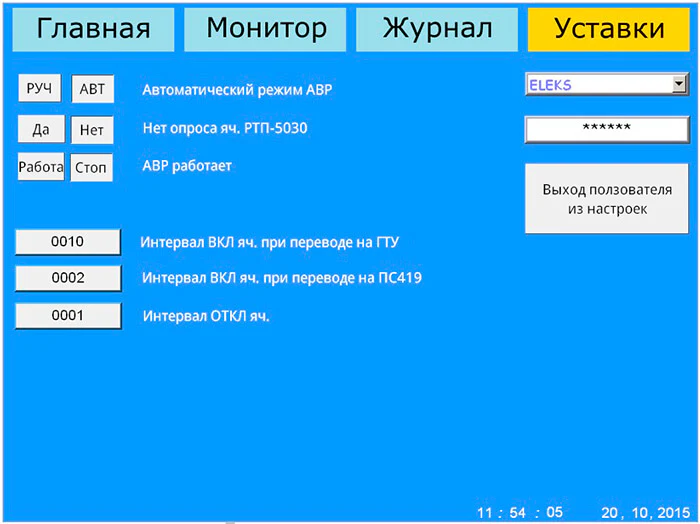

На данном экране отображаются текущие режимы работы АВР. Изменение настроек заблокировано. Доступ к изменению предоставляется по паролю. После ввода появляются окна ввода значений настроек.
Принцип работы электроустановки:
- Основное питание осуществляется от ГТУ ТЭЦ, две линии 10 кВ находятся в резерве
- При превышении предельно допустимой нагрузки, отказе ГТУ, прекращении подачи питания от одной секции ГТУ по любым причинам: происходит автоматическое отключение выключателя питания от нерабочего фидера ГТУ ТЭЦ
- Происходит автоматическое включение одного из резервных фидеров
- При восстановлении питания от ГТУ происходит обратное переключение на основную линию
Обоснование выбора оборудования для проекта
Оборудование связи МОХА по ВОЛС позволило повысить надежность связи и исключило все проблемы связанные с GSM-модемами, а именно отсутствие связи по праздникам, когда мобильная сеть перегружена. Не стало ограничений на трафик и уменьшились задержки при передаче данных и команд управления.
Выгода, полученная заказчиком
Выгода полученная от внедрения – уменьшение времени восстановления питания потребителей с нескольких часов до нескольких минут. Полная автоматизация процесса, исключение человеческого фактора и выполнение ответственных блокировок (например от одновременного включения нескольких источников питания, как в АВР)
Так же параллельно была развернута система видеонаблюдения, по аналогичному комплекту МОХА, только с питанием некоторых портов по PoE. Оператор видит ситуацию на подстанции на экране монитора. Из-за физического разделения сетей видео и сети телемеханики нет перегрузки по трафику.
