Управление оборудованием для транспортировки сырья

05 Октября 2017

Информация о компании

Компания: Automater.Ru (ИП Поляков А.А.), г. Рязань, Россия
Заказчик: ЗАО “Окская птицефабрика”
Основной вид деятельности: разработка программного обеспечения
Оборудование: контроллеры XP-8341-Atom, WP-8441 и I-8KE8 с модулями I-8053W, I-8057W, I-8017HW, коммутаторы – ICP-DAS NS-205A и MOXA EDS-316

Постановка задачи

Разработка и внедрение автоматизированной системы управления маршрутами (управление оборудованием для транспортировки сырья и готовой продукции) на комбикормовом заводе.

Краткое описание системы

Данный проект является логическим развитием предыдущей версии системы управления, сохраняя все её лучшие идеи. Основной целью разработки было устранение технологических и программных ограничений, упрощение сопровождения и развития системы, внедрение новых идей и возможностей.

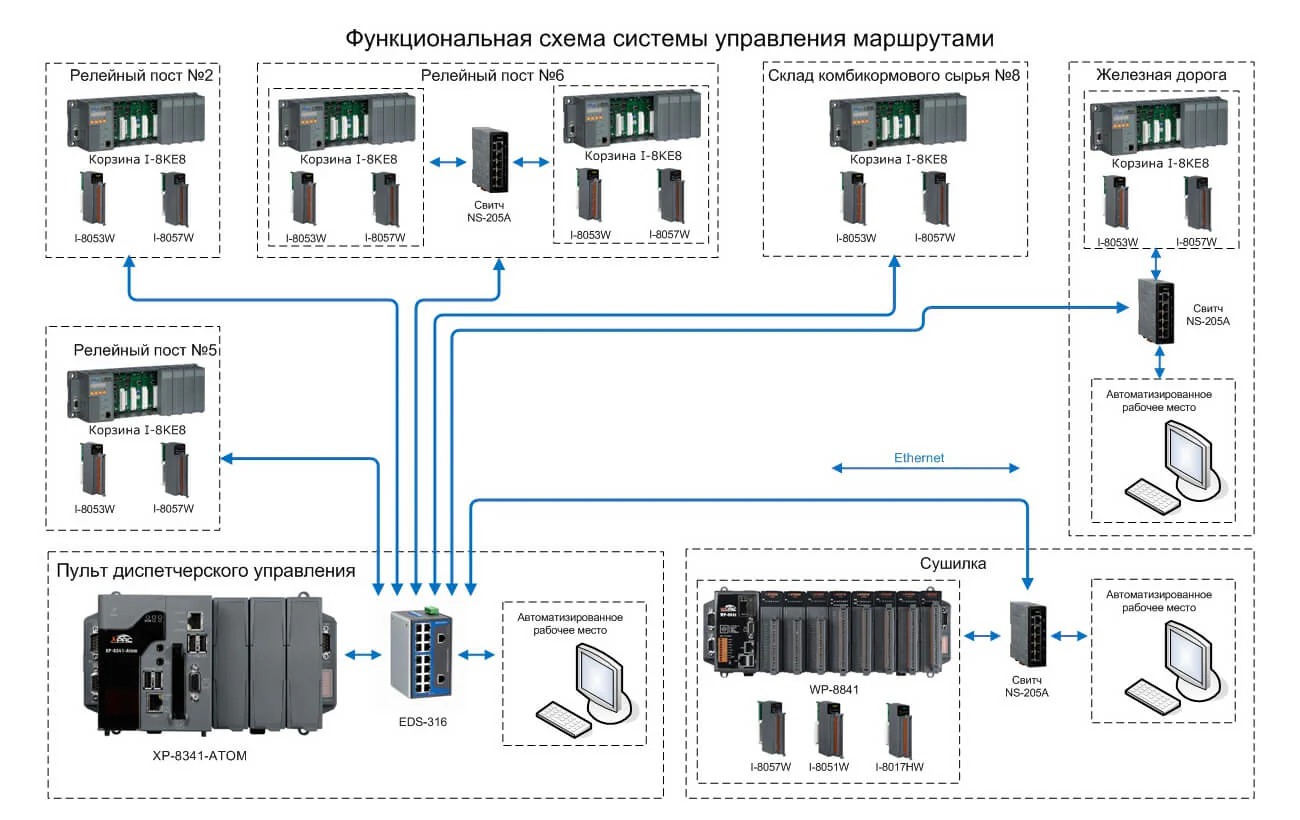

Функциональная схема системы управления маршрутами

Система построена по классической схеме и имеет 2 уровня:

  • Нижний уровень для измерения и реализации управления
  • Верхний уровень для мониторинга, контроля и управления

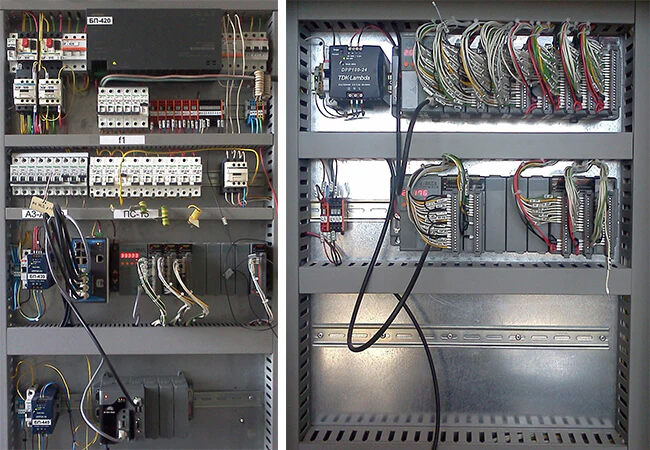

На нижнем уровне был внедрён контроллеры XP-8341-Atom, WP-8841 и система распределённого ввода вывода на базе скоростных корзин с интерфейсов Ethernet - I-8KE8. Общее количество корзин расширения 6. Общее количество точек дискретного ввода-вывода 784, аналогового - 16.

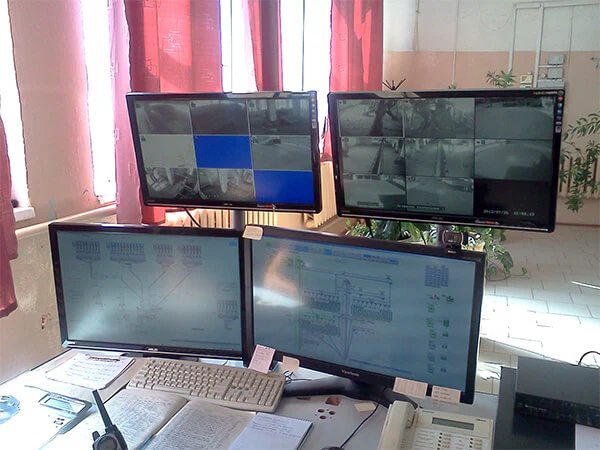

Верхний уровень - промышленный ПК Fastwell в качестве основного АРМ и сенсорный киоск на удалённом АРМ.

На всех уровнях системы используется ПО собственной разработки.

Для связи используется Ethernet на оборудовании ICPDAS (NS-205A) и MOXA (EDS-316).

Обоснование выбора оборудования для проекта

Оборудование ICPDAS показало свою надёжность в одном из предыдущих проектов, а возможность программирования контроллеров с помощью MS Visual Studio позволяет нам использовать все современные методологии и технологии разработки ПО, недоступные для классических систем программирования контроллеров.

Выгода, полученная заказчиком

Заказчик получил надёжную, масштабируемую систему, которая успешно решает поставленные задачи.
