Информация о компании
Компания: ЗАО «Проминг» г. Москва, Россия
Заказчик: Ставропольское управление подземного хранения газа
Основной вид деятельности: электроэнергетика, средства и системы автоматизации, пожарная сигнализация и пожарная автоматика, системы безопасности и видео наблюдения на объектах промышленности, добычи, транспортировки и переработки нефти и газа
Оборудование: Контроллер XP-8747-CE6, модули ввода/вывода I-8017HW, I-87061W, I-8046W, I-87H17W, коммутаторы NS-205PFС, NS-208AG
Постановка задачи
Необходимо разработать распределенную автоматизированную систему управления технологическими процессами (АСУ ТП) газораспределительного пункта (ГРП) Ставропольского управления подземного хранения газа. Требуется разработать и выпустить 60 автономных полевых контроллеров и аппаратную часть верхнего уровня АСУ ТП, разработать программное обеспечение нижнего и верхнего уровней, произвести строительно-монтажные и пусконаладочные работы.
Краткое описание системы
Наименование – Автоматизированная система управления технологическими процессами газораспределительного пункта.

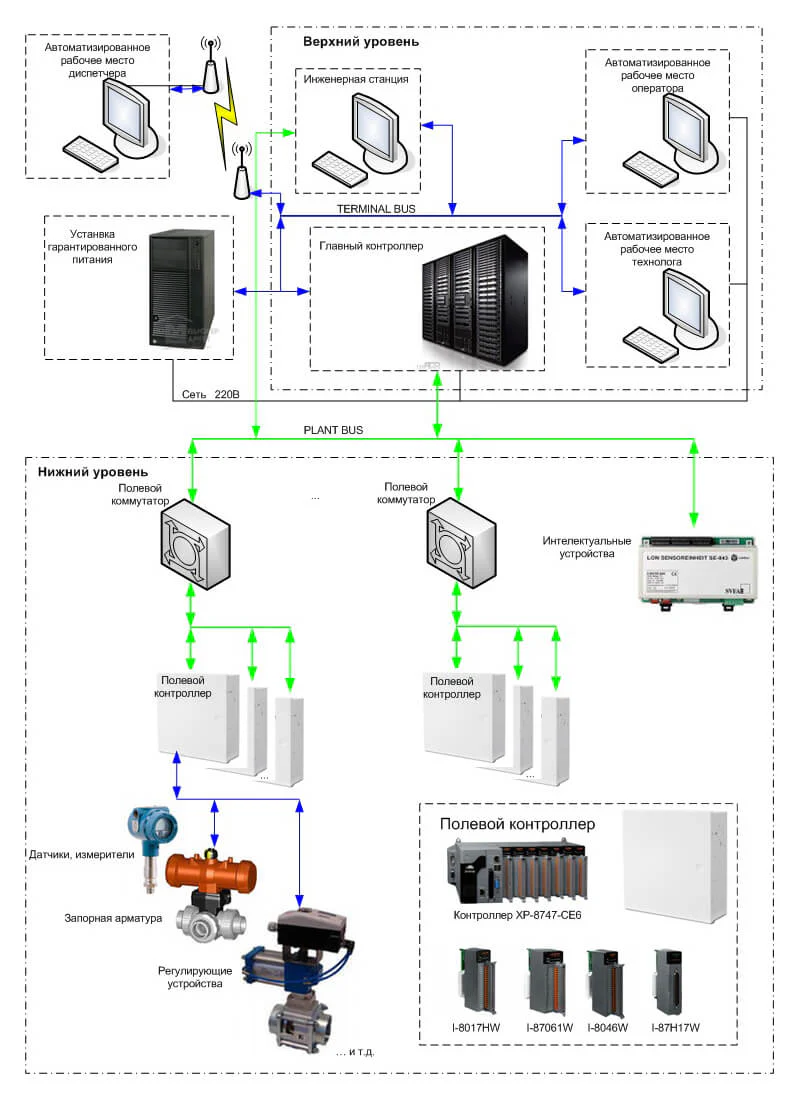

АСУ ТП ГРП является распределенной системой и делится на два уровня.
Нижний уровень состоит из:
- 85 датчиков и измерителей
- 380 элементов запорной арматуры и регуляторов
- 60 полевых контроллеров
- 2 блоков коммутации
Верхний уровень состоит из:
- Главного контроллера
- Установки гарантированного питания
- АРМ оператора
- АРМ технолога
- Инженерной станции
АСУ ТП ГРП реализует следующие функции:
- Сбор и преобразование информации о технологическом процессе
- Сбор и преобразование информации о состоянии технологического оборудования
- Сбор и преобразование информации о состоянии оборудования системы
- Диагностика технологических процессов
- Диагностика технологического оборудования
- Диагностика оборудования системы
- Расчет расхода газа через точку учета методом переменного перепада давления на сужающем устройстве
- Дистанционное управление технологическим оборудованием ГРП
- Дистанционное управление охранным краном ГРП
- Поддержание заданного расхода газа скважины
- Измерение количества воды, выносимой из скважин
- Автоматический сброс пластовой воды из рабочих сепараторов
- Выполнение алгоритмов противоаварийной защиты на технологических площадках
- Архивирование данных
- Формирование и печать рапортов
- Вывод технологической и диагностической информации на устройства отображения
- Вывод аварийной и предупредительной сигнализации на устройства отображения
- Вывод аварийной и предупредительной сигнализации на устройства звукового оповещения
- Обеспечение технических средств автоматизированной системы гарантированным электропитанием под полной нагрузкой не менее 6 часов
- Ввод информации через устройства ввода
- Разграничение прав пользователей АСУ ТП и ограничение доступа в автоматизированную систему
Общее количество входов/выходов системы 4000.
Программная реализация нижнего уровня выполнена при помощи инструментов ISAGraf. Проект верхнего уровня выполнен на SCADA SIMATIC WinCC 7.1.
Обоснование выбора оборудования для проекта
Основными критериями при выборе оборудования являлись:
- Температурный диапазон оборудования при эксплуатации
- Сроки поставки оборудования
- Стоимость оборудования
- Простота разработки программной части
На основании сравнительного анализа оборудования ведущих производителей был сделан выбор оборудования ICP DAS.
Выгода, полученная заказчиком
- Сбор информации о технологических процессах ГРП сократился с 2 часов до 5 секунд
- Полное автоматическое регулирование основных технологических процессов
- Раннее обнаружение предаварийных ситуаций, эксплуатационная защита дорогостоящего технологического оборудования
- Представление информации в виде рапортов заданного образца
- Технологической службе предоставлен гибкий инструмент исследования технологических процессов в виде архивных данных и исторических трендов
