Система управления инженерными системами в частной квартире

19 Октября 2017

Информация о компании

Компания: ООО ”Искусственный Интеллект”, г. Москва, Россия
Основной вид деятельности: разработка программного обеспечения, поставка оборудования и предоставление услуг в области автоматизации
Оборудование: модули ввода/вывода ICP DAS, контроллер uPAC-7186EXD-SM

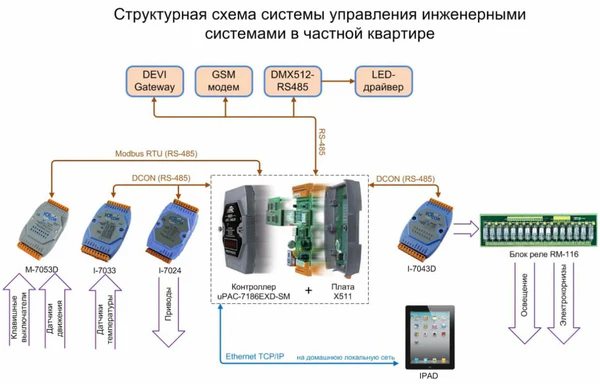

Структурная схема системы управления инженерными системами в частной квартире

Описание проекта

Разработка и внедрение системы управления инженерными системами в частной квартире.

Заказчик – Частное лицо.

Краткое описание системы

Данная система состоит из:

Подсистемы управления освещением, в том числе управление светодиодным освещением по протоколу DMX. Включение света в проходных зонах по датчикам движения, в зависимости от показания датчика освещенности
Подсистемы управления моторизированными карнизами
Подсистемы управления теплыми полами
Подсистемы локализации и устранения протечек воды
Подсистемы управления климатическим оборудованием (Daikin)
Подсистема GSM-управления и оповещения
Подсистема управления с переносных сенсорных панелей

В качестве ядра системы управления был выбран контроллер uPAC-7186EXD-SM(с коммуникационной платой X511) с программным обеспечением Ai Logic Ultimate от компании ”Искусственный Интеллект”. Для подключений нагрузок было использовано реле RM-116 и I-7043D, для подключения клавишных выключателей, датчиков движения – M-7053D, для управления аналоговыми нагрузками был выбран I-7024, датчики температуры в серверных подключены на i-7033. Контроллер uPAC-7186EXD-SM имеет открытый протокол управления по порту TCP/IP, что позволило интегрировать его с домашней локальной сетью и с сенсорной панелью управления Apple iPad.

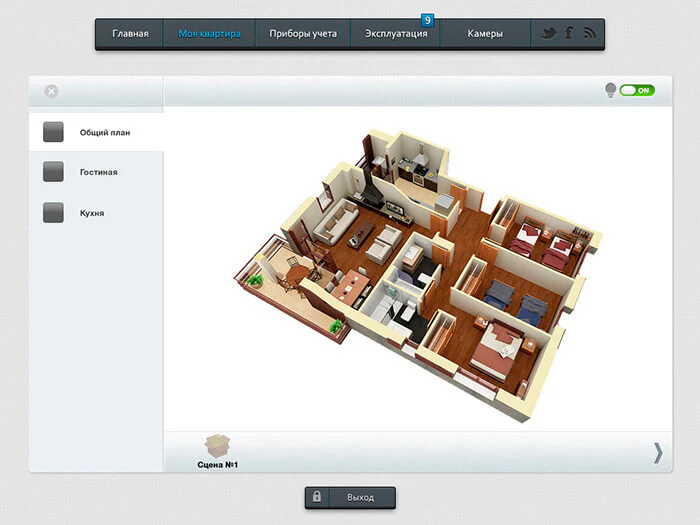

Интерфейс пользователя на Apple iPad

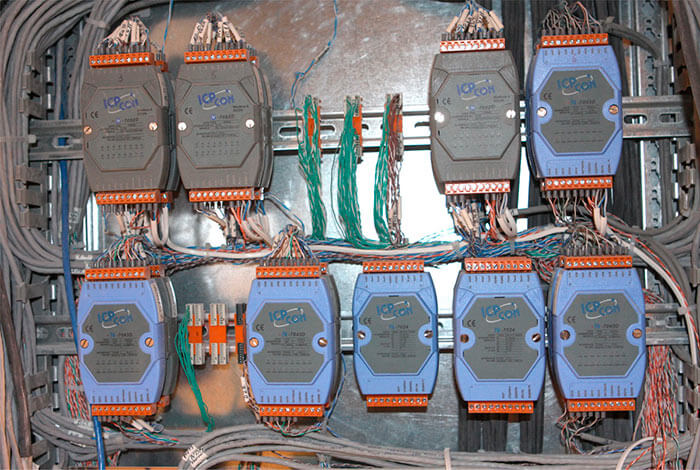

Шкаф с модулями ввода-вывода

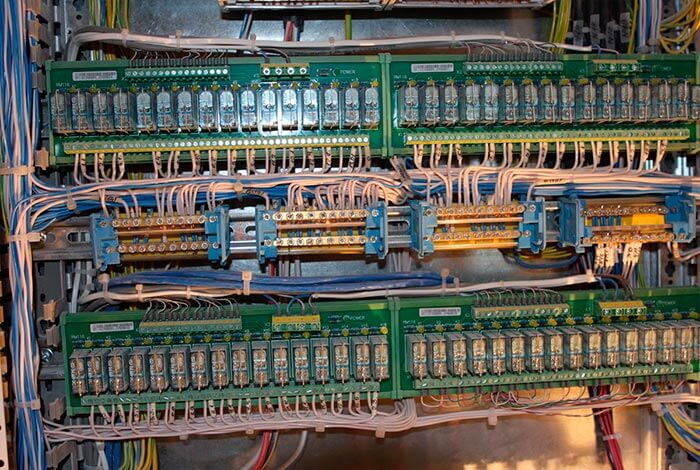

Реле RM-116 для подключения нагрузок

Обоснование выбора оборудования для проекта

Главное требование, поставленное заказчиком – снижение общей стоимости системы домашней автоматизации без потери качества. Заказчик получил пожизненную гарантию на оборудование ICPDAS после подписания сервисного контракта.

Выгода, полученная заказчиком

Предложенное оборудование позволило снизить затраты на оборудование по сравнению с классическими и популярными решениями на EIB и C-Bus в 4 раза, общая стоимость внедрения системы получилась в два раза дешевле популярных аналогов.
