Информация о проекте
Компания: ООО «ЦентрЭнергоАвтоматика, г. Москва, Россия

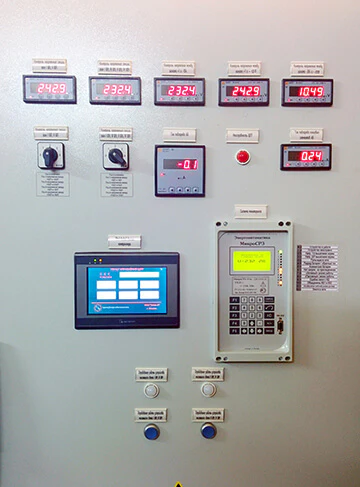

Задача: создание системы мониторинга ЩПТ с функцией локального опроса и отображения получаемой информации на панель оператора, а также передача телеинформации на сервер телемеханики
Основной вид деятельности: разработка системы телемеханики, оперативной блокировки и АСУТП для энергообъектов под названием ПТК ТМИУС КП; проектирование, производство, монтаж, наладка систем телемеханики, оперативной блокировки, АСУТП для подстанции 6-110 кВ
Оборудование: контроллер LP-8781, модули I-8040PW, I-87068W-2A, I-8144iW, панель оператора eMT3070B, коммутатор EDS-208A-MM-SC
Требования заказчиков
- Сбор данных с устройств, входящих в состав ЩПТ – вольтметры, амперметры, модули дискретного ввода, устройства контроля изоляции
- Визуализация данных и управление каналами вывода через HMI интерфейс оператора
- Сбор и передача данных в протоколах МЭК 870-5-101/104
- Количество требуемых портов rs-485 для опроса устройств нижнего уровня может быть различным
- ОС Linux
Краткое описание задачи
Система предназначена для контроля дискретных и аналоговых параметров, принимаемых по различным каналам связи, их отображения на консоли оператора и передачи на «верхний» уровень системы в стандартных протоколах МЭК 870-5-101/104.
Решение ООО «ЦентрЭнергоАвтоматика» на базе устройств ICP DAS
Система ПТК ТМИУС КП, разработки ООО «ЦентрЭнергоАвтоматика» является широкомасштабируемой и в данной задаче, не смотря на кажущуюся простоту, используется большое количество функций, которые не всегда используются на подстанциях высокого напряжения: опрос устройств по МЭК 60870-5-104, прием управляющих команд от панели оператора Weintek по протоколу Modbus TCP и передача на нее данных, получаемых от устройств нижнего уровня.
Сбор данных, их обработка происходит контроллером LinPAC-8781, отличительностью которого являются слоты расширения для модулей дискретного ввода\вывода. База данных находится на внешнем носителе для повышения надежности работы контроллера.
Увеличение количества портов rs-485 возможно за счет встраиваемых в слоты модулей I-8144iW.
Модули дискретного ввода I-8040PW обеспечивают стабильную фиксацию событий с дискретностью 1 мс. Дребезг контактов фильтруется за счет функций программного обеспечения контроллера.
Для визуализации принимаемой информации на панели оператора Weintek используется протокол Modbus RTU/TCP. Контроллер работает в роли, как Modbus Slave, так и Modbus Master и передает данные в необходимом для панели оператора формате кадра.
Интерфейс пользователя панели оператора позволяет отображать информацию в различной форме:
- Графической - на однолинейной электрической схеме
- Табличной - в виде списка событий
- В виде графиков и трендов

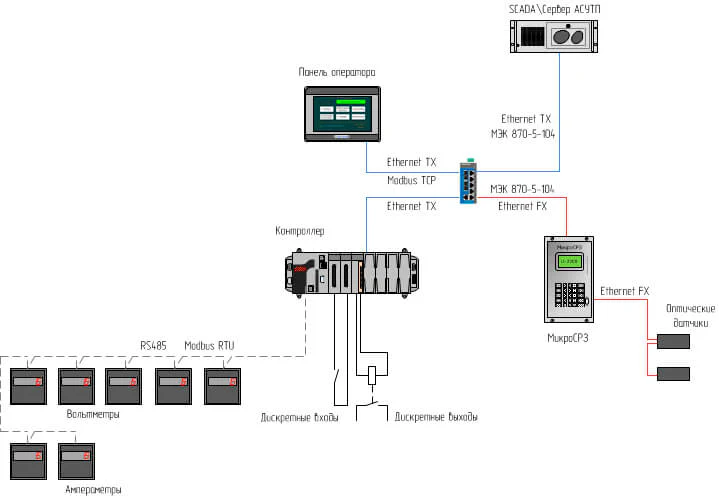

Структурная схема подключения
До внедрения системы мониторинга на базе ПТК ТМИУС КП сбор и управление происходили либо за счет узкоспециализированных модулей, либо на уровне АСУТП подстанции. В текущей системе возможен локальный контроль и управление\параметрами ЩПТ и передача информации на уровень сервера АСУТП подстанции.
Обоснование выбора оборудования для проекта
- Свободно программируемые контроллеры с готовой к использованию операционной системой Linux и возможностью запуска приложений пользователя
- Широкая номенклатура модулей ввода\вывода
- Фиксация событий с точностью и дискретностью 1 мс
- Надежность производителя и большой объем реализации продукции по всему миру гарантирует надежность и соответствующий контроль выпускаемой продукции
- Безвентиляторное исполнение и широкий рабочий температурный диапазон
