Система диспетчерского контроля и управления ТРЦ

05 Октября 2017

Информация о компании

Компания: ООО «Интегра Лайт», г. Саратов, Россия
Заказчик: компания «Дения Сибус»
Основной вид деятельности: проектирование и монтаж систем диспетчеризации инженерных систем, автоматической пожарной сигнализации, пожаротушения, оповещения, охранной сигнализации, контроля доступа, видеонаблюдения
Оборудование: Контроллер WinPac WP-8841, модули ввода-вывода I-8144IW, I-8050W, I-87064W, I-8017HW, I-7051D, ET-7051, I-7063D, I-7520, I-7563

Постановка задачи

Проектирование и монтаж автоматизированной системы диспетчерского контроля и управления торгово-развлекательного центра «Триумф Молл» г. Саратов, Россия.

Краткое описание системы

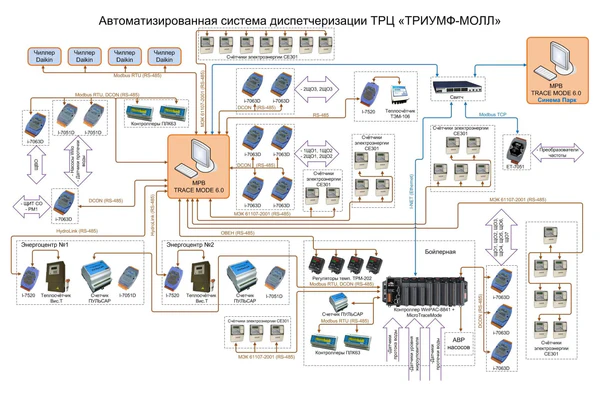

Автоматизированная система диспетчеризации ТРЦ «ТРИУМФ-МОЛЛ»

Верхний уровень автоматизированная система диспетчеризации ТРЦ "ТРИУМФ МОЛЛ" представляет собой распределённую систему состоящую из двух серверов – мониторов реального времени (МРВ) TraceMode6 с двумя автоматизированными рабочими местами (АРМ) диспетчера и АРМ инженера кинокомплекса «Синема Парк».

SCADA TRACE MODE 6 МРВ+ со встроенным сервером документирования, позволяет круглосуточно следить и управлять состоянием и режимами оборудования, контролировать аварийные ситуации, проводить анализ потребления ресурсов, архивировать параметры устройств и выводить отчёты за интересующий промежуток времени.

На среднем уровне установлены контроллеры WinPac WP-8841 с программным обеспечение TraceMode6 которые обеспечивают сбор данных:

  • С датчиков температуры и влажности кинопроекционной и серверной мультиплекса «Синема Парк»
  • С датчиков протечки, размещённых в бойлерной и энергоцентрах
  • С датчиков протока ГВС
  • Об аварии в шкафах управления бойлерами
  • С контроллеров Овен ПЛК-63, отвечающих за работу подкачивающих насосов систем холодного и горячего водоснабжения здания
  • Со счётчиков импульсов «Пульсар», подсчитывающих расход воды ХВС, ГВС и подпитки энергоцентров
  • Модулей удалённого ввода-вывода I-7000
  • Счётчиков электроэнергии Энергомера СЕ301
  • С сигнализаторов уровня жироуловителей

Так же контроллеры WinPac WP-8841 обеспечивают управление и сигнализацию о состоянии локальных вытяжных вентиляторов мультиплекса «Синема Парк» и циркуляционных насосов ГВС.

Данные передаются на верхний уровень по локальной сети Ethernet.

На нижнем уровне системы используются модули удалённого ввода-вывода серии I-7000 которые подключаются к контроллерам WinPAC и непосредственно к серверу SCADA-системы и модули ET-7000 передающие данные по сети Ethernet на сервер SCADA:

  • Модули I-7051D, установленные в энергоцентрах, собирают сигналы с датчиков протечки, сигналы о включении насосов, об авариях насосов и о вскрытии шкафов, в которых они установлены. Подключены к контроллеру WinPAC по протоколу DCON по одной сети RS-485 со счётчиками импульсов «Пульсар» (с протоколом ModBus)
  • Модули I-7063 установлены в 12-ти шкафах по всему зданию. Обеспечивают управление и сигнализацию о включении освещения паркинга, общественных зонах ТРЦ и архитектурного освещения здания, так же контролируют открытие шкафов, в которых они установлены. Модули, установленные в паркинге, подключены к контроллеру WinPAC, остальные к серверу TraceMode
  • Модули I-7051D, установленные в насосных холодоснабжения, собирают аварийные сигналы с насосов холодоснабжения, сигналы с датчиков протечки и контролируют открытие шкафов. Подключены к серверу TraceMode6 по протоколу DCON по одной сети RS-485 с контроллерами ОВЕН ПЛК-67 (с протоколом ModBus)
  • Модули ET-7051 установленные в ИТП, собирают аварийные сигналы с насосов и датчиков протечки, подключены в сеть Ethernet
  • Модуль I-7063 установленный в шкафу контроля СО в паркинге собирает сигналы о превышении уровня СО, сигнал «Пожар в здании» получаемый с АПС и сбрасывает сигнализацию о превышении уровня СО в паркинге

Так же системой диспетчеризации охвачены все основные инженерные системы здания, которые включают в себя:

  • 39 приточно-вытяжных установок Remak с контроллерами Siemens. Подключены к серверам Scada Trace Mode по Ethernet по протоколу LonWork с помощью iLon-600
  • 5 чиллеров Daikin с контроллерами Carel. Подключены к серверам TraceMode6 по RS-485, по протоколу ModBus
  • Две насосные станцию холодоснабжения с контроллерами ОВЕН ПЛК-63
  • 2 энергоцентра с контроллерами Omron. Подключены по Ethernet
  • Теплосчётчик ТЭМ-106 индивидуального теплового пункта, подключен к серверу TraceMode6 по RS-485 по протоколу ТЭМ
  • Бойлерная на 20 тысяч литров горячей воды с регуляторами температуры ОВЕН ТРМ-202. Подключены к серверу TraceMode по RS-485 по протоколу ОВЕН
  • 29 ВРУ, включающие в себя 59 счётчиков электроэнергии Энергомера СЕ-301, подключены к контроллерам WinPac и к серверу TraceMode по RS-485 по протоколу МЭК 61107-2001
  • Теплосчётчики Вис.Т энергоцентров, подключены через преобразователи интерфейса RS-232/ RS-485 ICP-con I-7520 к серверу TraceMode по протоколу HidroLink

Вся система обеспечена бесперебойным питанием, позволяющим контролировать инженерные системы более 4 часов при отключении внешнего питания.

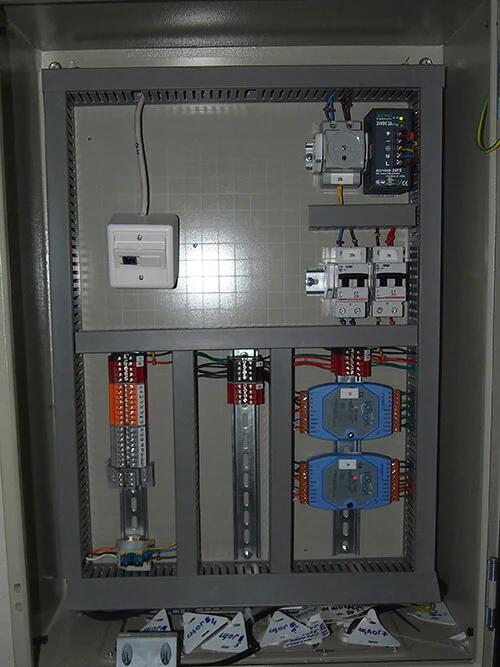

Шкаф с модулями I-7063D

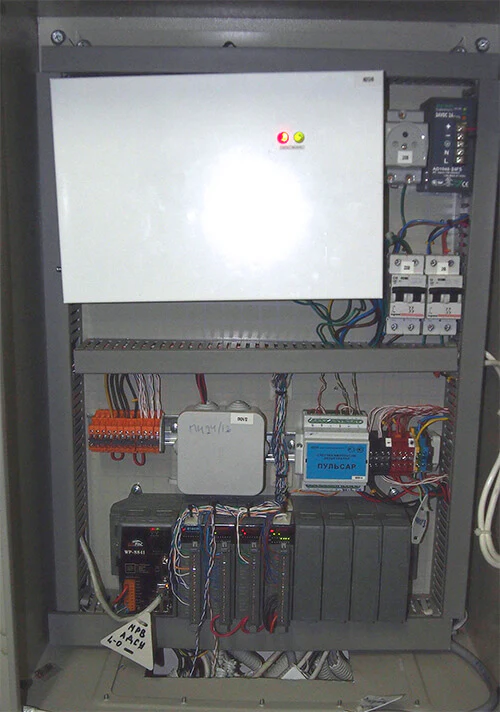

Шкаф с контроллером WP-8841

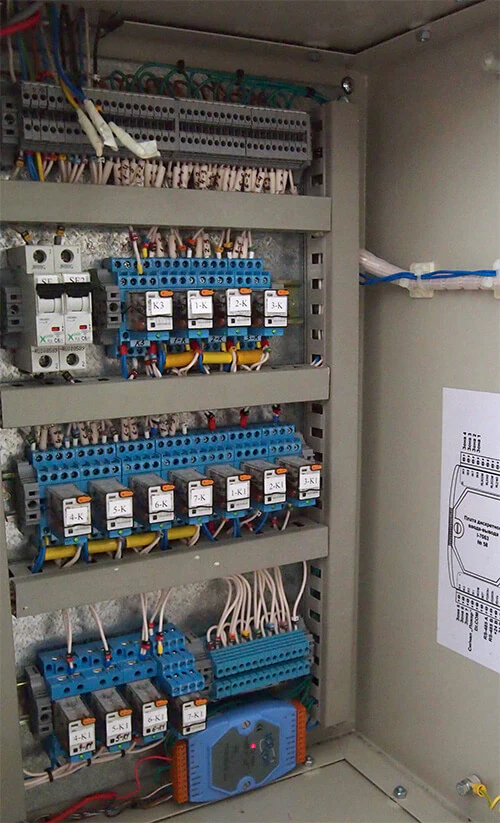

Шкаф с модулем I-7063

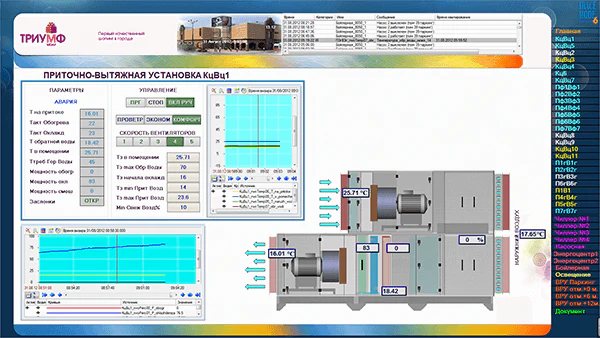

Экран операторского интерфейса 1

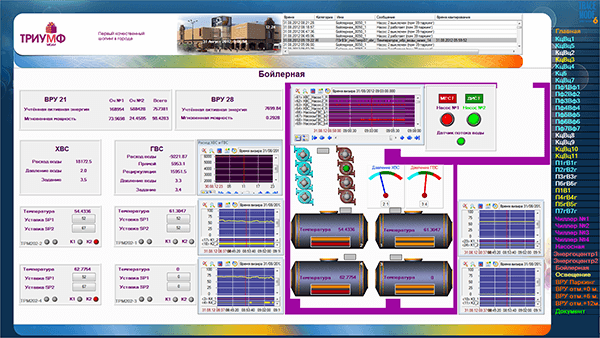

Экран операторского интерфейса 2

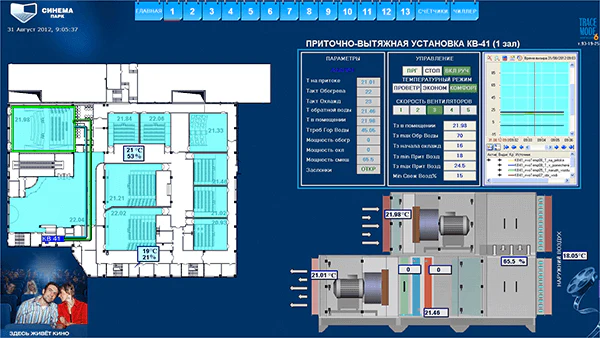

Экран операторского интерфейса 3

Обоснование выбора оборудования для проекта

Выбор оборудования ICP DAS обусловлен разумной ценой, простотой подключения к всей линейки оборудования к SCADA TraceMode6 и высокой надёжностью.

Выгода, полученная заказчиком

  • Обеспечение непрерывного мониторинга работы оборудования инженерных систем
  • Обеспечение централизованного управление
  • Обеспечение предупреждения и предотвращения аварийных ситуаций
  • Повышение оперативности принятия решений при возникновении аварийных ситуаций
  • Повышение надежности, безопасности и качества эксплуатации инженерных систем
  • Сокращение эксплуатационных затрат на энергетические ресурсы
  • Ведение оперативного и долговременного статистического учёта и анализа
