Автоматизация систем водоснабжения

05 Октября 2017

Информация о компании

Компания: ЗАО НПО ”Орион-Аква”, г. Новосибирск, Россия
Заказчик: МУП г.Новосибирск ”Горводоканал”
Основной вид деятельности: компания специализируется на автоматизации систем водоснабжения, канализации и очистных сооружений канализации
Оборудование: контроллеры ICP DAS WinPAC-8841 и WinPAC-8441, а также модули ввода-вывода I-87017RCW, I-87065W, I-87058W, I-87052W, I-8144iW, I-8KE4

Постановка задачи

Разработка автоматизированной системы управления технологическим процессом фильтрации и промывки скорых фильтров насосно-фильтровальной станции.

Технические требования к системе:

  • Единая платформа для эффективного централизованного управления
  • Мониторинг работы вышки в «реальном» времени
  • Отображение параметров процесса бурения в кабине
  • Объединение исполнительных устройств и датчиков в единую сеть промышленного Ethernet
  • Сертификация ATEX Zone 2 для обеспечения безопасности
  • Оптоволоконные линии связи с устойчивостью к ЭМ помехам
  • Надежное оборудование и резервирование сети для минимизации простоев

Краткое описание системы

АСУ ТП НФС имеет трехуровневую структуру:

  • Первый уровень - нижняя ступень системы сбора и передачи производственно-технологической информации и управления объектом
  • Второй уровень - местный диспетчерский пункт (МДП), расположенный в административном корпусе НФС
  • Третий уровень - центральный диспетчерский пункт (ЦДП) расположенный в главном офисе МУП г. Новосибирск “Горводоканал” (в помещении ЦДС)

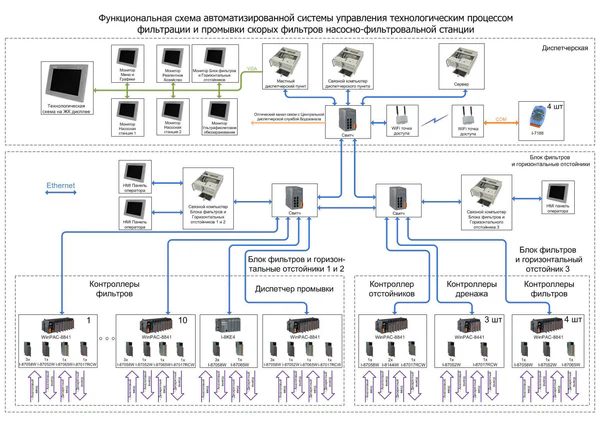

Функциональная схема автоматизированной системы водоснабжения

Основные задачи системы:

  • Оперативное представление параметров технологического процесса водоподготовки
  • Учёт количества принятой на обработку и отпущенной потребителям воды
  • Автоматизированный контроль и управление технологическими процессами, локальными автоматическими подсистемами АСУ ТП НФС

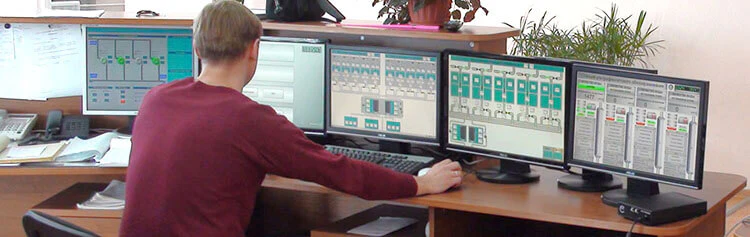

Автоматизированное рабочее место

Верхний уровень реализован на единой системной платформе Wonderware System Platform 3.1 с визуализацией в InTouch 10.1.

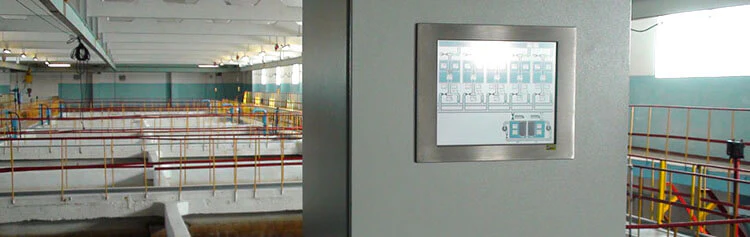

Единая системная платформа Wonderware System Platform

Система позволяет бесперебойно и круглосуточно контролировать следующие технологические параметры:

  • Давление в напорном трубопроводе
  • Расход воды в напорном трубопроводе
  • Параметры работы насосных агрегатов
  • Параметры электроснабжения
  • Температуру воздуха в помещении
  • Динамический уровень воды в источнике
  • Уровень воды в дренаже
  • Контроль положения и параметры работы электроприводов запорно-регулирующей арматуры
  • Уровень воды в фильтре, промывных баках, резервуаре чистой воды
  • Расход воды на входе блока горизонтальных отстойников
  • Перепад давления на фильтрующей загрузке
  • Расход промывной воды
  • Мутность фильтрованной воды

Произвести аварийное оповещение в случае:

  • Отклонения от нормы контролируемых (измеряемых) параметров
  • Срабатывании защиты управляемого электрооборудования
  • Угрозы или затопления технологического помещения

Осуществить функции управления:

  • Управление насосным оборудованием подачи воды
  • Управление приводом запорно-регулирующей арматуры (закрытие, открытие)
  • Управление системой вентиляции помещения в зависимости от температуры воздуха в помещении
  • Управление дренажной системой помещения в соответствии с установленными параметрами

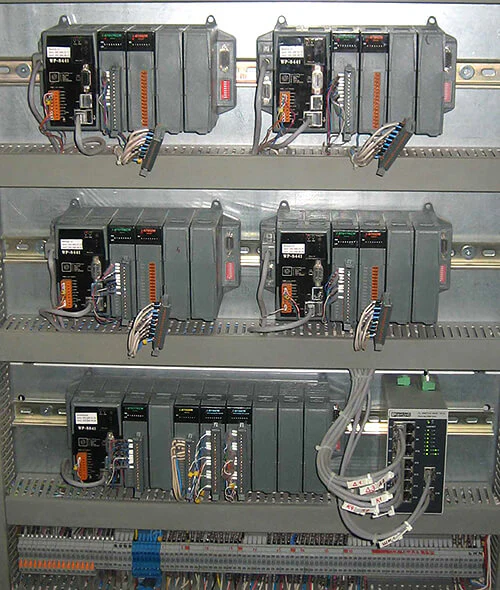

Шкаф автоматизированной системы водоснабжения

Обоснование выбора оборудования для проекта

Основными критериями выбора контроллерного оборудования являлись наличие операционной системы Windows CE (возможность разработки собственных приложения на MS Visual Studio), масштабируемость, надежность и качественная техническая поддержка.

Выгода, полученная заказчиком

Обеспечение технического персонала и административных служб МУП г. Новосибирск “Горводоканал” оперативной и достоверной информацией о технологических параметрах, состоянии оборудования и фактического объёма поданной воды, а также:

  • Управление технологическими процессами промывки фильтров
  • Повышение качества водоснабжения
  • Повышение оперативности контроля оборудования
  • Сокращение затрат времени на обнаружение неисправностей, предупреждение об аварийных ситуациях системе
  • Облегчение и улучшение условий труда обслуживающего персонала
