Информация о компании
Компания: Фирма «Техносис-м» (ИП Афанасьев М.В.), г. Смоленск, Россия
Заказчик: ОАО «Смоленскоблгаз»
Основной вид деятельности: полный комплекс услуг по проектированию и поставке автоматизированных систем диспетчерского управления
Оборудование: uPAC-7186EX – PC - совместимый промышленный контроллер; модули ввода X202, I-7017C, I-7051D
Постановка задачи
Заказчиком системы является ОАО «Смоленскоблгаз».
Объекты автоматизации – ГРП, газовые котельные разбросаны как по городу Смоленску, так и по всей Смоленской области, диспетчерские пункты находятся в областном центре и районах. Таким образом, необходимо осуществить сбор данных с множества территориально распределенных объектов и организовать централизованные пункты диспетчерского контроля и управления этими объектами.
Основной канал передачи данных с объектов – GSM, информационное взаимодействия диспетчерских пунктов между собой и с системами верхнего уровня должно осуществляться через корпоративную сеть.
Система должна соответствовать «Унифицированным техническим решениям для создания АСУ ТП газораспределительных сетей» ОАО «Газпромрегионгаз».
Краткое описание системы
В связи с необходимостью повсеместного использования стандартных, промышленных решений фирмой «Техносис-м» был создан комплекс R7, который поддерживает стандартные протоколы и использует оборудование ICP DAS для сбора данных. Комплекс решает полный спектр задач и при этом является открытым, надежным и простым в использовании.
В настоящий момент комплекс R7 работает на множестве объектов филиала ОАО «МРСК Центра» – «Смоленскэнерго», а описываемый проект автоматизации охватывает 85 объектов ОАО «Смоленскоблгаз», включая ГРП и котельные разного типа.

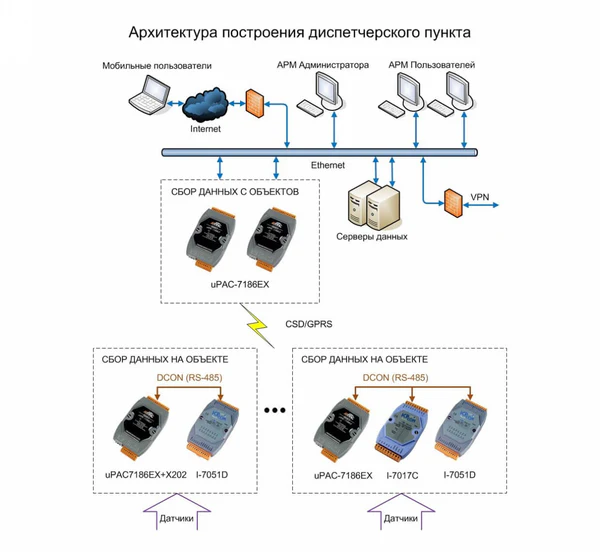

Архитектура построения диспетчерского пункта приведена на рисунке. Система состоит из нескольких таких сегментов, объединенных корпоративной сетью.
Архитектура типовая для данной предметной области. Она содержит систему сбора, серверную и клиентские части.
Клиентская часть содержит средства графического представления состояния объектов на экранных формах, оповещения о событиях, формирования отчетов. Рабочее место администратора позволяет осуществлять конфигурирование, настройку и мониторинг работы системы.
Серверная часть является централизованным хранилищем данных, получаемых от системы сбора и систем других уровней. Она осуществляет их обработку, архивирование, передачу клиентам и в другие системы.
Открытые стандарты взаимодействия на всех уровнях: МЭК 60870-5-101/104, MODBUS, OPC, TCP/IP, SQL позволяют легко интегрировать комплекс с изделиями сторонних производителей и организовать информационный обмен с внешними центрами.
Клиент-серверная сетевая архитектура позволяет организовать любое количество рабочих мест персонала и осуществить легкое наращивание возможностей комплекса путем добавления серверных задач.

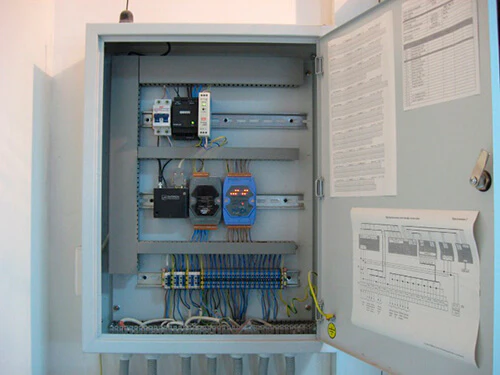

Основой системы сбора информации является интеллектуальный контроллер, построенный на базе uPAC-7186EX и программной платформе RTU7 фирмы «Техносис-м». Он имеет следующие характеристики:
- Мощные коммуникационные возможности – оснащение полным набором промышленных интерфейсов и протоколов позволяет осуществить сбор данных от внешних устройств разного типа и построить иерархическую систему сбора данных любой сложности.
- Поддержка стека протоколов МЭК 60870-5-101/104, ориентированного на применение в территориально распределенных системах и реализация полного набора функций взаимодействия (фиксация событий с привязкой ко времени, передача периодическая, по опросу, по изменению, настройка пределов и апертур по входам) позволяет оптимизировать трафик, уменьшить время реакции системы и снизить расходы на оплату связи.
- Работа по разным видам каналов (сеть Ethernet, выделенная или коммутируемая линия, радиоканал, GSM в режимах CSD и GPRS) может осуществляться одновременно. Это позволяет реализовать резервирование каналов и повысить надежность доставки данных.
-
Для удаленного контроля работы устройство поддерживает функции терминала. В качестве терминала может быть использована стандартная терминальная программа, запущенная на рабочем месте обслуживающего персонала или мобильном ноутбуке. Устройство поддерживает загрузку конфигурации по сети.
Обоснование выбора оборудования для проекта
Данный производитель был выбран на основании множества факторов:
- Известный производитель с полным ассортиментом продукции, позволяющим решить весь объем требуемых задач
- Удобная модульная архитектура, поддержка необходимых промышленных стандартов и интерфейсов
- Полная открытость для пользователя
- Качественная продукция, выполненная на современном уровне, при этом проверена временем и большим числом применений
- Промышленное исполнение, защита от внешних воздействий, температурный диапазон
Выгода, полученная заказчиком
От внедрения системы автоматизации предприятие всегда получает эффект в виде повышения доступности мониторинга системы, обеспечения бесперебойной работы оборудования, снижения затрат на его обслуживание и др.
В данном случае этот эффект усиливается тем, что за счет правильной технической и ценовой политики фирмы ICP DAS системой автоматизации удается охватить большее количество объектов и выполнить это на более качественном уровне.
Благодаря работе системы в первую же зиму были предотвращены аварийные ситуации, в результате, которых могли бы произойти серьезные аварии в теплоснабжении потребителей.
