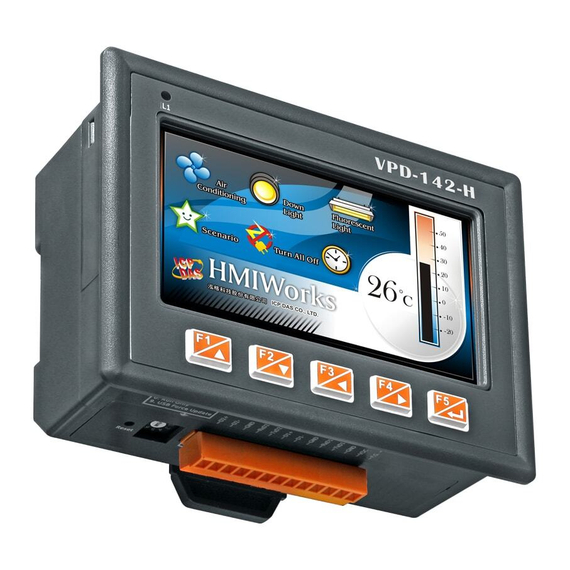

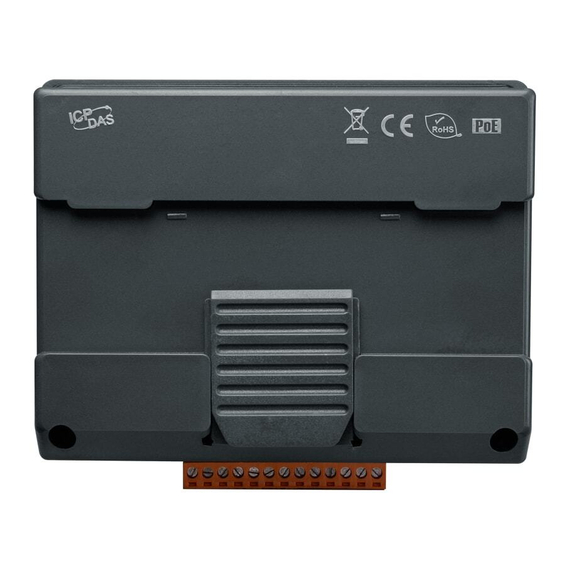

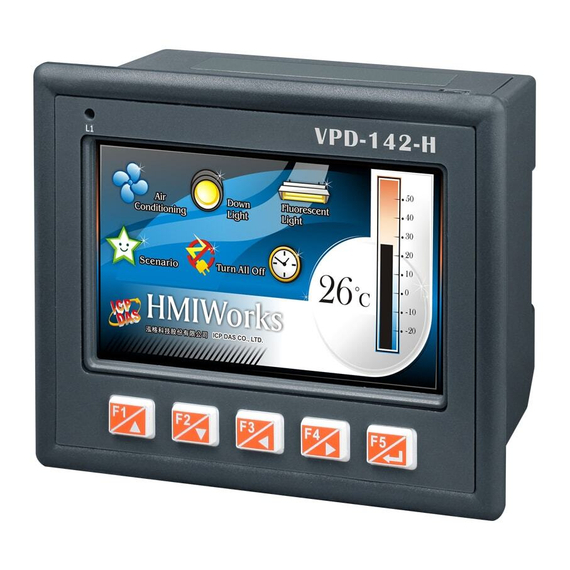

VPD-142-H

Name: VPD-142-H
Brand: ICP DAS
Price: 34936.69 RUB
Availability: PreOrder

Артикул: 07800700

431.47 $

34 936.69 ₽

Экономия -34 937 ₽

Оставить отзыв

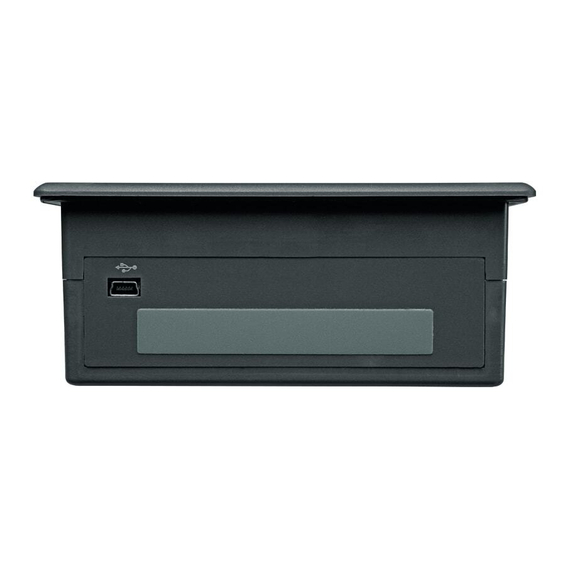

Панель HMI, сенсорный экран 4.3", 2xRS-232/RS-485, USB для загрузки проектов, RTC, 5 клавиш, поддержка платы расширения XV

Доступен под заказ 0

В корзине шт Перейти

Панели оператора Панели оператора VPD

Реализация корпуса
Внешний вид и материал	Пластик
Монтаж	Монтаж в панель, На DIN-рейку
IP-защита фронтальной панели	IP65
Экран
Тип экрана	LCD TFT
Размер дисплея	4.3 "
Максимальное разрешение	480x272 точек
Яркость	400 кд/м2
Сенсорный экран
Тип сенсорного экрана	Резистивный
Установленный накопитель
Объем памяти Flash	16 МБ
Порты ввода-вывода

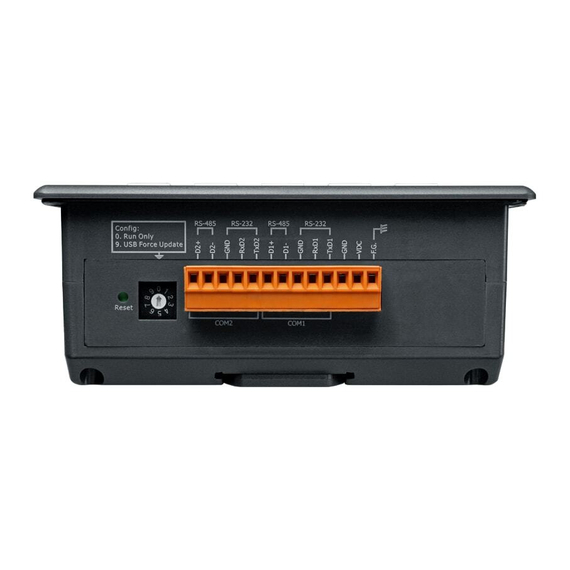

Количество разъемов RS-232/485	2
Протоколы связи
Промышленные протоколы	Modbus RTU slave, Modbus RTU master, DCON master
Операционная система и ПО
Среда разработки	HMIWorks
Способ конфигурирования	Лестничная диаграмма, C/C++
Электропитание
DC входное напряжение	12...48 В
Размеры
Ширина	131 мм
Глубина	54 мм
Высота	105 мм
Требования к условиям использования
Рабочая температура	-20...50 °C

Документация

📄 Руководство по среде разработки HMIWorks

📄 Руководство по программированию HMI серии TPD/VPD

📄 Справочник по API

📄 Спецификация VPD-142(N)-H / 143(N)-H

Программное обеспечение

💾 Среда разработки HMIWorks

💾 Демо примеры TPD и VPD

Модификации

Здесь еще никто не оставлял вопрос или отзыв. Будьте первым!

28 Августа 2024

[HMI Works] Как программировать кнопки на передней панели VPD?

Если Вы программируете на Ladder Diagram (LD), то управление кнопками осуществляется посредством добавления функционального блока (Function Block) из раздела VPD-130: Описание функциональных блоков GetPanelKey: при нажатии на кн…

28 Августа 2024

[HMI Works] Как получить значения аналоговых входов/выходов по Modbus RTU?

Для корректного считывания значений с аналоговых входов или аналоговых выходов модулей серии M-7000, работающих по протоколу Modbus RTU необходимо правильно настроить модуль M-7000 и указать верные параметры при добавлении модуля M-…

28 Августа 2024

[HMI Works] Где скачать HMI Works?

Works Standard Edition это бесплатное программное обеспечение для клиентов ICP DAS, которое используется для разработки прикладных программ для панелей оператора серий TPD и VPD. Скачать HMI Works Standard можно по ссылке Оборудов…
