[HMI Works] Как получить значения аналоговых входов/выходов по Modbus RTU?

Для корректного считывания значений с аналоговых входов или аналоговых выходов модулей серии M-7000, работающих по протоколу Modbus RTU необходимо правильно настроить модуль M-7000 и указать верные параметры при добавлении модуля M-7000 в HMI Works.

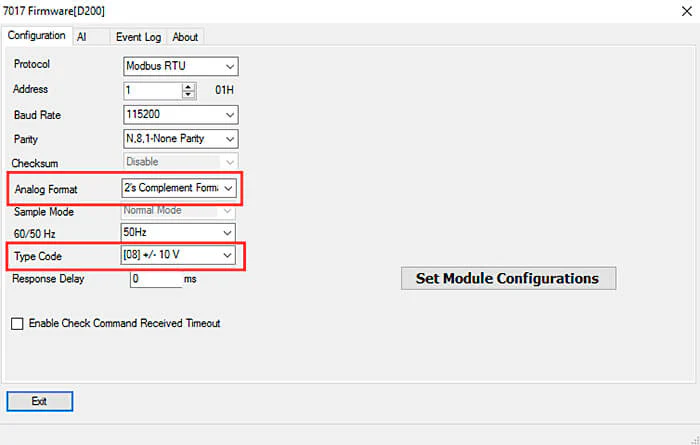

Настройка модуля M-7000 через DCON Utility:

  • Для модулей с аналоговым входом установите значение Analog Format: 2’s Complement Format
    Для модулей с аналоговым выходом установите значение Analog Format: Engineering format
  • Установите Type Code в соответствии с требуемым диапазоном

Значение Type-code используется для указания функциям API, как преобразовывать двоичные данные в читаемое значение в зависимости от конфигурации модулей M-7000.

Настройки в HMI Works:

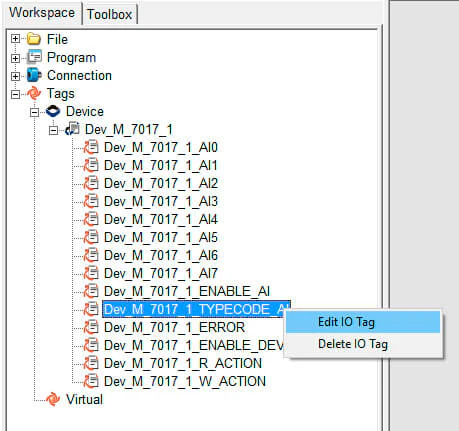

После добавления модуля в HMI Works нужно указать Type Code в теге TYPECODE.

Type Code в HMI Works нужно вводить в десятичном формате!

В DCON Utility Type Code указан в шестнадцатеричном формате:

Оборудование: Модули M-7000, панели оператора TPD, VPD
