Как обновить образ операционной системы на контроллерах LP-8x21/LP-9x21?

В данном FAQ описан процесс переустановки ОС контроллеров LP-8x21/LP-9x21 с microSD-карты.

1. Скачайте образ операционной системы LP-8x21/9x21

Скачать OS Image для LP-8x21 и LP-9x21 можно по ссылке (lp8k_9k_X.X.tgz)

В архиве находятся 6 файлов:

Важно: Помните, что флеш-память и microSD-карты имеют ограниченный ресурс циклов записи. Всегда делайте резервную копию важной информации.

2. Подготовка

1) Для обновления ОС понадобятся:

  • Источник питания
  • USB карт-ридер для microSD карт
  • microSD карта

Важное уточнение по microSD:

  • Прежде чем извлечь microSD карту, убедитесь, что она безопасно отключена в системе
  • Не выключайте и не перезагружайте устройство во время записи или считывания данных с карты
  • Первый раздел microSD карты должен быть отформатирован в формате FAT16/32

2) Скопируйте файлы образа ОС из архива на microSD карту (в первый раздел, если на карте несколько разделов)

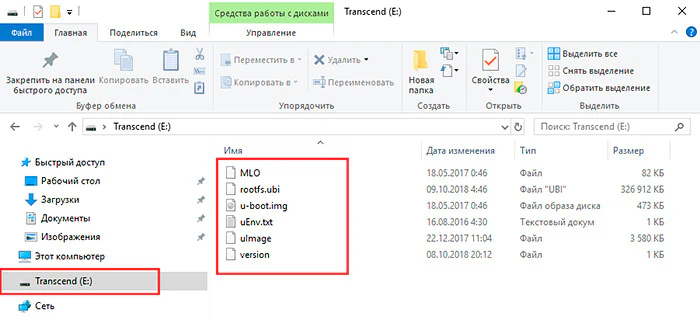

Рис. 1. Создание диска восстановления в Windows.

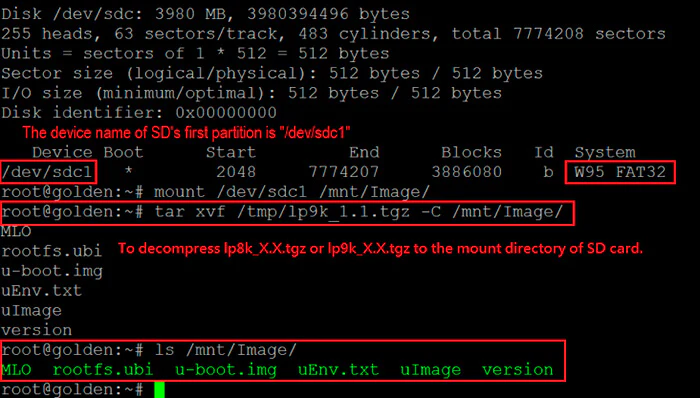

Рис. 2. Создание диска восстановления в Linux.



3) Выключите питание контроллера и вставьте microSD карту

3. Процесс обновления

Важно:

  • Убедитесь, что Вы сделали резервную копию важных файлов перед обновлением ОС
  • Не выключайте питание и не перезагружайте контроллер в процессе обновления ОС, это может привести к неисправности контроллера

1) Включите питание LP-8x21 / LP-9x21 и ОС Linux будет установлена с microSD автоматически. Процесс восстановления может занять 4 ~ 5 минут

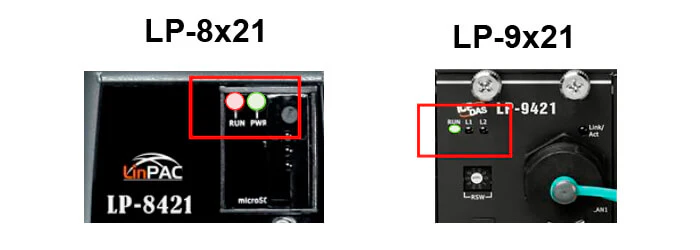

2) При успешной загрузке ОС Linux загорится светодиод «Run»

Рис. 3. Успешная загрузка образа ОС.



3) После завершения процесса восстановления можно отключить питание LP-8x21 / LP-9x21 и извлечь карту microSD

4) После извлечения microSD-карты можно включить питание LP-8x21 / LP-9x21

Оборудование: LP-8121, LP-8421, LP-8821, LP-9221, LP-9421, LP-9821
