Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | Монтаж в панель, На DIN-рейку |
| IP-защита фронтальной панели | IP65 |
Экран | |
| Тип экрана | LCD TFT |
| Размер дисплея | 4.3 " |
| Максимальное разрешение | 480x272 точек |
| Яркость | 400 кд/м2 |
Сенсорный экран | |
| Тип сенсорного экрана | Резистивный |
Установленный накопитель | |
| Объем памяти Flash | 16 МБ |
Порты ввода-вывода | |

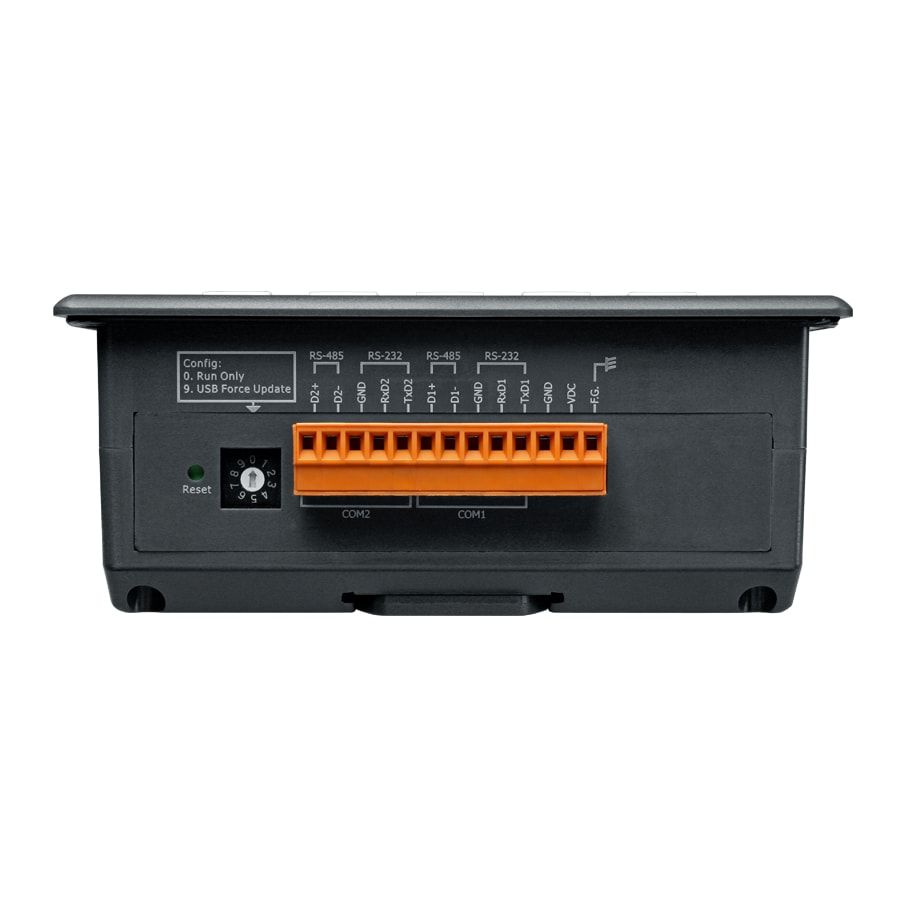

| Количество разъемов RS-232/485 | 2 |
Протоколы связи | |
| Промышленные протоколы | Modbus RTU slave, Modbus RTU master, DCON master |
Операционная система и ПО | |
| Среда разработки | HMIWorks |
| Способ конфигурирования | Лестничная диаграмма, C/C++ |
| Особенности | с кнопками |
Электропитание | |
| DC входное напряжение | 12...48 В |
Размеры | |
| Ширина | 131 мм |
| Глубина | 54 мм |
| Высота | 105 мм |
Требования к условиям использования | |
| Рабочая температура | -20...50 °C |
Документация
📄 Руководство по среде разработки HMIWorks
📄 Руководство по программированию HMI серии TPD/VPD
📄 Спецификация VPD-142(N)-H / 143(N)-H
