tSG-3781L

Name: tSG-3781L
Brand: ICP DAS
Price: 12152.85 RUB
Availability: InStock

Артикул: 10423100

146.71 $

12 152.85 ₽

Экономия -12 153 ₽

Оставить отзыв

Преобразователь сигналов тока 4...20 мА в сигнал ШИМ, 1 канал, горизонтальный дисплей

Доступен под заказ

В корзине шт Перейти

Контроллеры и модули Нормализаторы сигналов

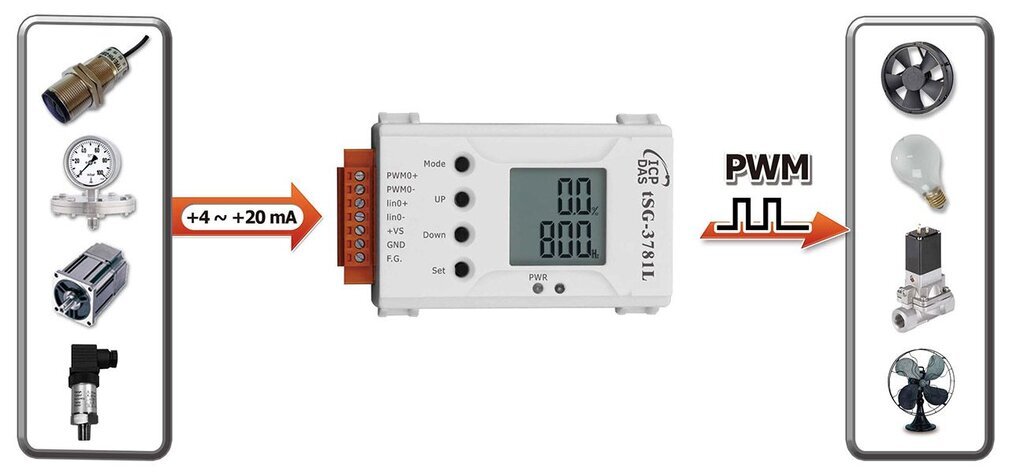

tSG-3781L — это одноканальный модуль согласования сигналов с входом по постоянному току, который преобразует входной токовый сигнал 4–20 мА в выходной ШИМ-сигнал. Выходной сигнал ШИМ имеет скважность от 0% до 100% и реализует линейное преобразование входного тока 4–20 мА. Частота выходного ШИМ-сигнала регулируется в диапазоне от 600 до 800 Гц с помощью кнопок на корпусе.

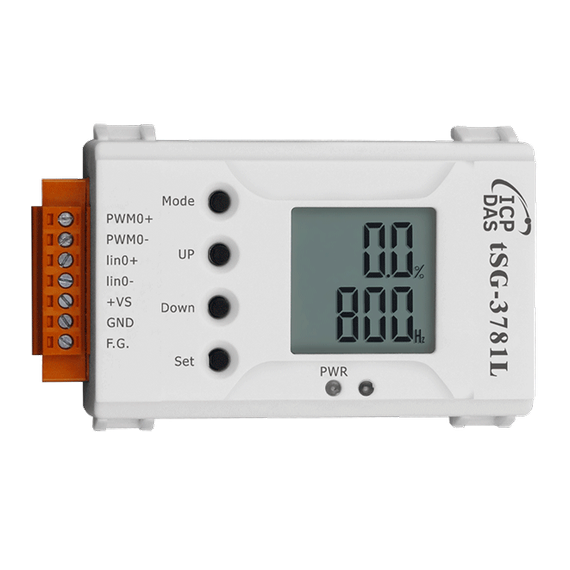

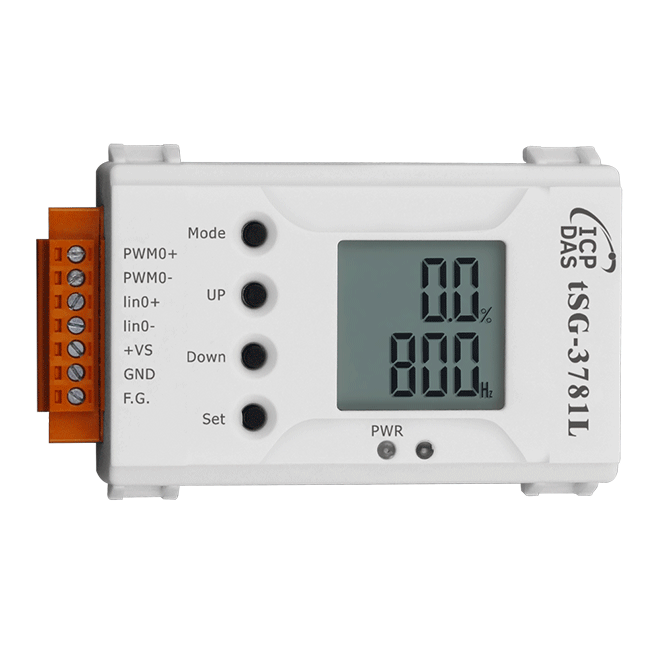

Модуль tSG-3781L оснащён монохромным ЖК-дисплеем, на котором отображаются скважность и частота выходного ШИМ-сигнала.

Аналоговый ввод
Каналов аналогового ввода	1
Диапазон входного сигнала по току	4...20 мА
Цифровой вывод
Количество каналов DO	1
Тип (транзистора, реле)	Открытый коллектор
Тип сигнала	PWM
Реализация корпуса
Внешний вид и материал	Пластик

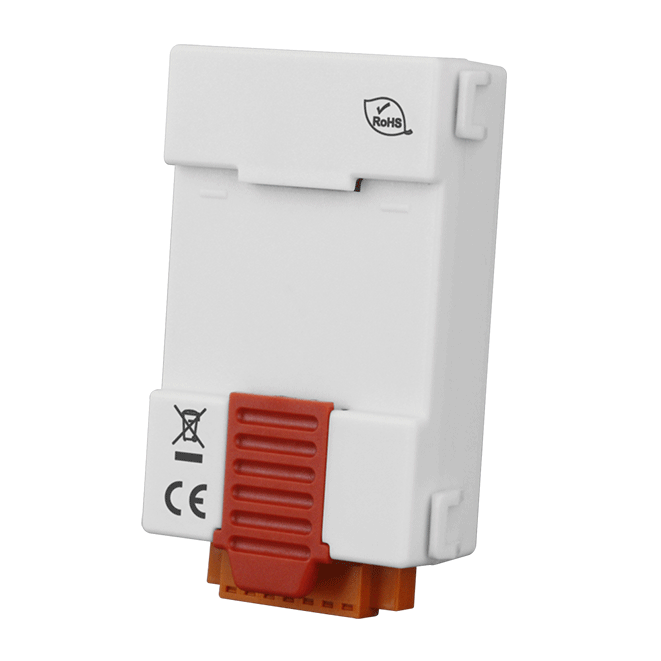

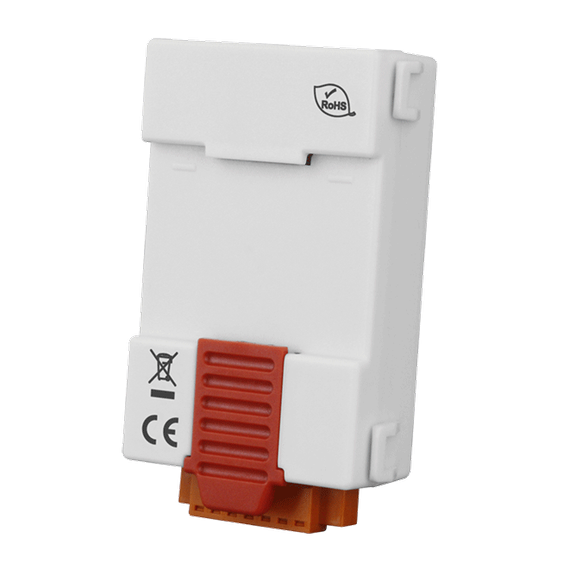

Монтаж	На DIN-рейку
Электропитание
DC входное напряжение	10...30 В
Размеры
Ширина	53 мм
Глубина	87 мм
Высота	27 мм
Требования к условиям использования
Рабочая температура	-25...75 °C
Влажность	10-95%

Документация

📄 Спецификация tSG-3781

📄 Руководство пользователя tSG-3781B_L
