tSG-3781B

Name: tSG-3781B
Brand: ICP DAS
Price: 11824.05 RUB
Availability: InStock

Артикул: 10423000

146.71 $

11 824.05 ₽

Экономия -11 824 ₽

Оставить отзыв

Преобразователь сигналов тока 4...20 мА в сигнал ШИМ, 1 канала, вертикальный дисплей

Доступен под заказ

В корзине шт Перейти

Контроллеры и модули Нормализаторы сигналов

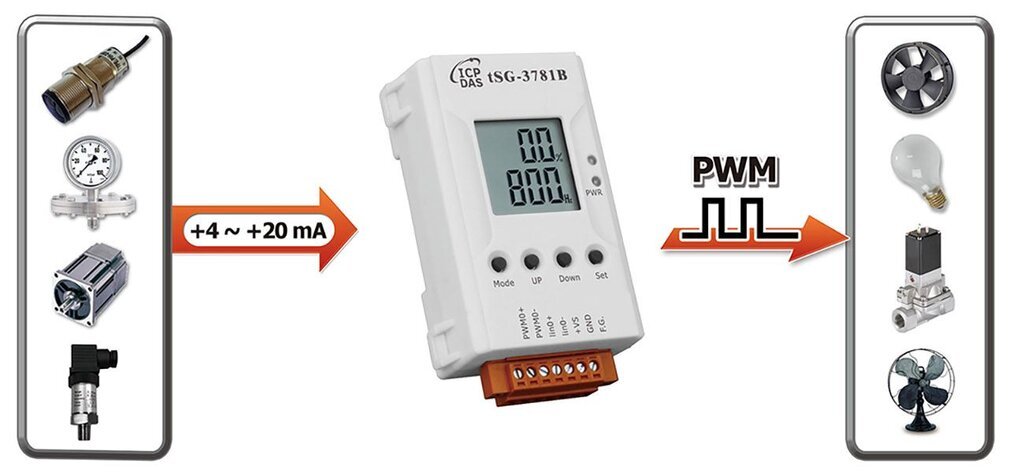

tSG-3781B — это одноканальный модуль согласования сигналов с входом по постоянному току, предназначенный для преобразования входного токового сигнала 4–20 мА в выходной ШИМ-сигнал. ШИМ-выход имеет скважность от 0% до 100% и обеспечивает линейное преобразование входного тока 4–20 мА. Частота выходного ШИМ-сигнала настраивается в диапазоне от 600 до 800 Гц с помощью кнопок на корпусе.

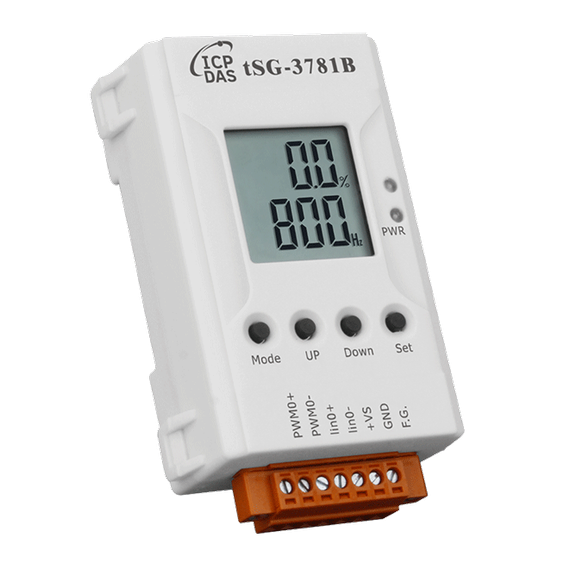

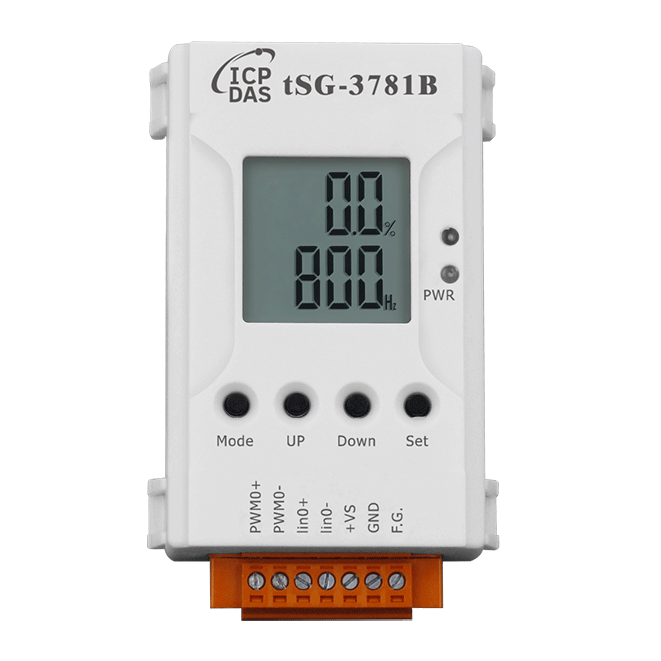

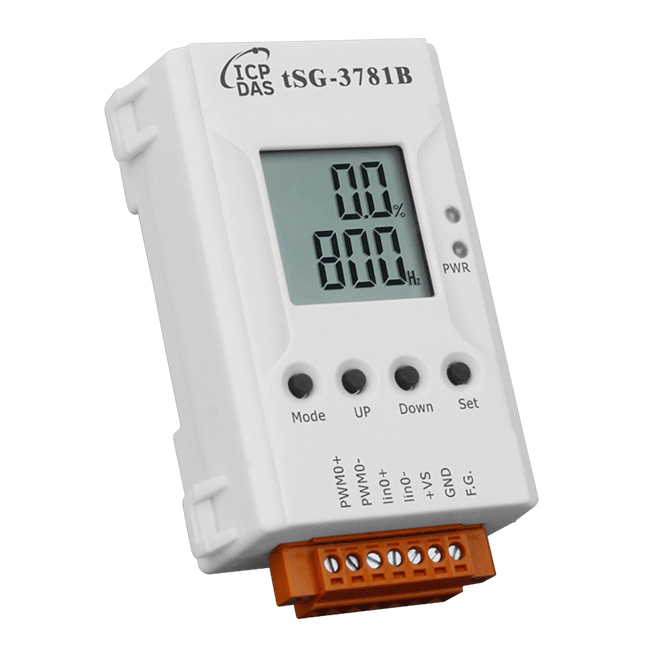

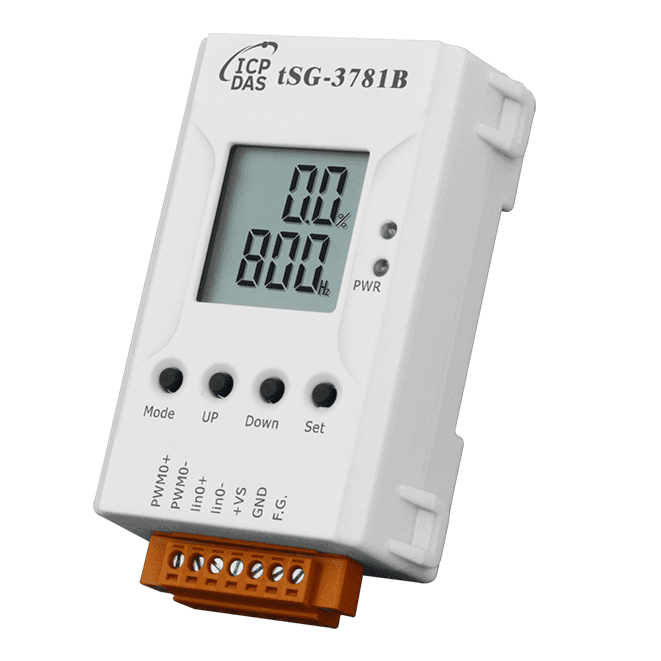

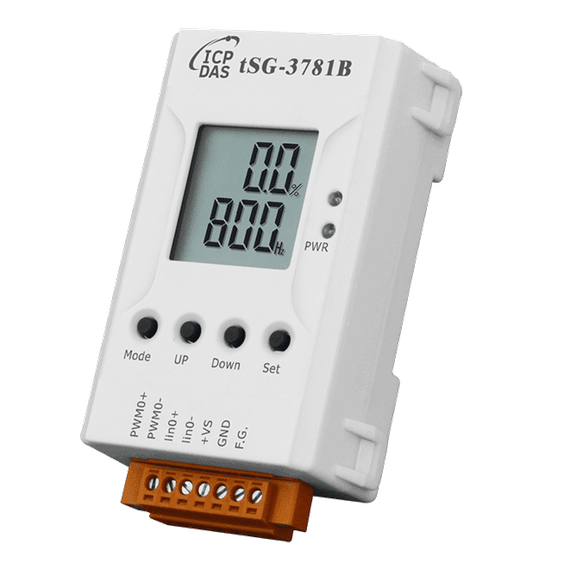

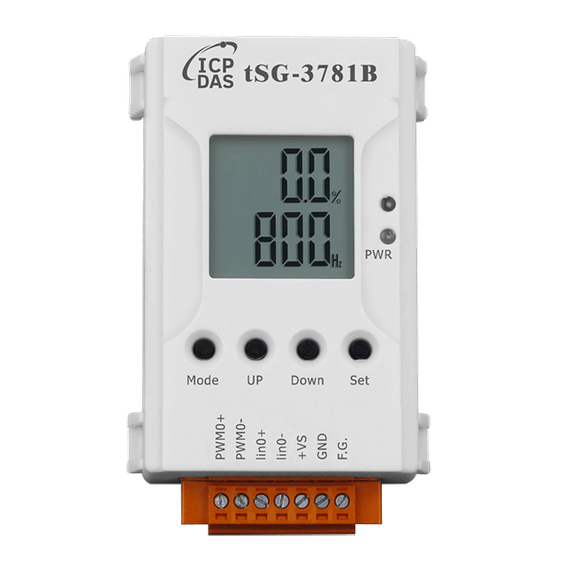

Модуль tSG-3781B оснащён монохромным ЖК-дисплеем, на котором отображаются скважность и частота выходного ШИМ-сигнала.

Аналоговый ввод
Каналов аналогового ввода	1
Диапазон входного сигнала по току	4...20 мА
Цифровой вывод
Количество каналов DO	1
Тип (транзистора, реле)	Открытый коллектор
Тип сигнала	PWM
Реализация корпуса
Внешний вид и материал	Пластик
Монтаж	На DIN-рейку
Электропитание
DC входное напряжение	10...30 В
Размеры
Ширина	53 мм
Глубина	87 мм
Высота	27 мм
Требования к условиям использования
Рабочая температура	-25...75 °C
Влажность	10-95%

Документация

📄 Спецификация tSG-3781

📄 Руководство пользователя tSG-3781B_L

Здесь еще никто не оставлял вопрос или отзыв. Будьте первым!

18 Июля 2023

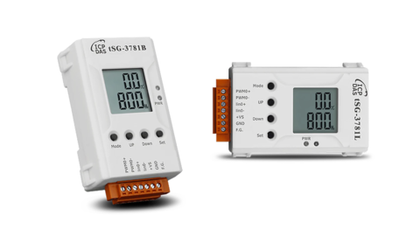

tSG-3781B/L: преобразование сигнала 4..20мА в ШИМ сигнал с ЖК-дисплеем
