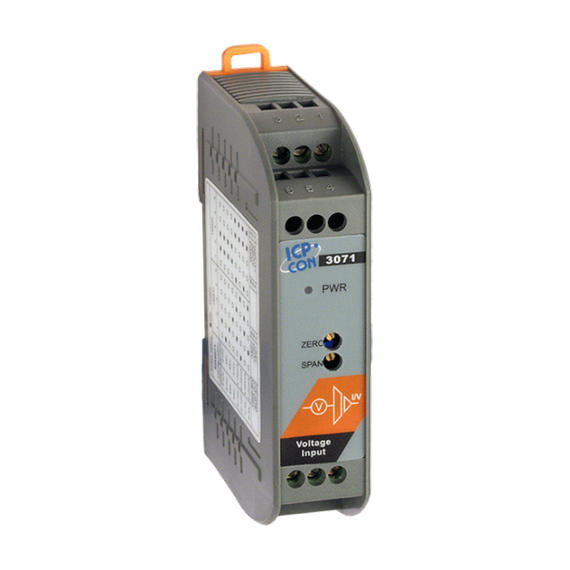

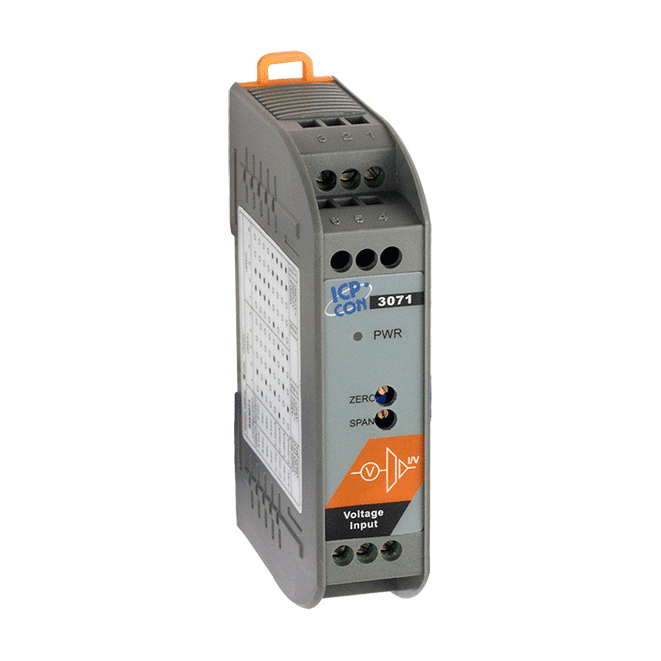

Реализация корпуса | |
Внешний вид и материал | Пластик |
Монтаж | На DIN-рейку |
Аналоговый ввод | |
Каналов аналогового ввода | 1 |
Диапазон входного сигнала по напряжению | +/-5 В, +/-10 В, 0...5 В, 0...10 В |
Аналоговый вывод | |
Каналов аналогового вывода | 1 |
Диапазон выходного сигнала по току | 0...20 мА, 4...20 мА |
Диапазон выходного сигнала по напряжению | +/-5 В, +/-10 В |
Порты | |
Тип коннектора | Винтовые клеммы |
Электропитание | |
DC входное напряжение | 10...30 В |
Размеры | |
Ширина | 25 мм |
Глубина | 71 мм |
Высота | 114 мм |
Требования к условиям использования | |
Рабочая температура | -25...75 °C |
Добрый день, есть ряд вопросов к этому нормализатору:
1) Актвный сигнал 0-5В подключается к клеммам 1 “Input+” и 2 “Input-“?
2) Выходной сигнал 4-20mA пассивный?
3) Выходной сигнал 4-20mA снимается с клемм 8 ”OUT+” и 11 ”OUT-”
4) Для работы дополнительно требуется Блок питания 24В? Блок питания подключается к клеммам 10 “GND” и 7 “VCC“?
1) Актвный сигнал 0-5В подключается к клеммам 1 “Input+” и 2 “Input-“?
2) Выходной сигнал 4-20mA пассивный?
3) Выходной сигнал 4-20mA снимается с клемм 8 ”OUT+” и 11 ”OUT-”
4) Для работы дополнительно требуется Блок питания 24В? Блок питания подключается к клеммам 10 “GND” и 7 “VCC“?
Добрый день, Юрий.
1. В соответствии с руководством, подключение 0-5В должно производиться на клеммы 1 и 2.
2. Выходной сигнал 4-20 – активный
3. Подключение к клеммам 8 и 11
4. Для, требуется подключать блок питания 10 – 30В DC. Питание подключается к клеммам 7 и 10, где 7 – это плюс, а 10 это минус.
1. В соответствии с руководством, подключение 0-5В должно производиться на клеммы 1 и 2.
2. Выходной сигнал 4-20 – активный
3. Подключение к клеммам 8 и 11
4. Для, требуется подключать блок питания 10 – 30В DC. Питание подключается к клеммам 7 и 10, где 7 – это плюс, а 10 это минус.
Команда ICP-DAS, 25.12.2024 в 16:03
