ICP DAS анонсировала выпуск новых моделей аналоговых выходных модулей ET-2224P, PET-2224P, ET-2228P и PET-2228P. Модули оснащены четырьмя или восемью 16-битными каналами аналогового выхода с программируемыми диапазонами напряжения и тока (0-5 В, ±5 В, 0-10 В, ±10 В, 0-20 мА и 4-20 мА), что значительно увеличивает точность измерений по сравнению с 12-битными каналами аналогичных модулей ET-2224, PET-2224, ET-2228 и PET-2228. Все каналы с токовым выходом 4-20 мА поддерживают функцию обнаружения обрыва цепи. Модули с литерой «P» на конце могут быть запитаны через PoE.
Особенности новых устройств:
-
Встроенный веб-сервер
-
Поддержка протоколов Modbus TCP/UDP, MQTT и SNMP V2c
-
Два Ethernet-порта с функцией LAN Bypass для организации последовательного подключения устройств
-
Реализация двойного сторожевого таймера
-
Функция резервных значений аналоговых выходов при включении и аварии
-
Электрическая изоляция каналов ввода/вывода 3000 В DC и защита от помех EMS (EFT/ESD/Surge)
Эти модули предназначены для применения в промышленной автоматизации и обеспечивают повышенную надежность и защиту при эксплуатации в сложных электромагнитных условиях.
Поддержка протокола MQTT
Модули ET-2200 обеспечивают полную поддержку MQTT – популярного легковесного протокола обмена сообщениями для IIoT-приложений. Использование MQTT протокола в ET-2200 обеспечивает низкую нагрузку на сеть и высокую скорость передачи данных в реальном времени.
- Периодическую публикацию данных: данные с аналоговых каналов могут быть опубликованы в заданный интервал времени, заданный пользователем.
- Публикацию при изменении состояния: позволяет мгновенно отправлять сообщение о смене значений.
- Публикацию состояния при включении питания: актуальные значения каналов автоматически отправляются на MQTT брокер при старте модуля.
- Поддержка множественных подписок и публикаций: пользователь может настроить индивидуальные и групповые темы для различных каналов.
Поддержка протокола SNMP
Модули ET-2200 поддерживают протокол SNMP v1/v2c, что позволяет использовать их в средах, где необходим централизованный мониторинг и управление через SNMP протокол.
- Передача информации о состоянии модуля и каналов ввода/вывода в режиме реального времени
- Настройка параметров Agent Configuration:
- System Info: контактное лицо, местоположение, описание, имя устройства.
- Community настройки: public (только чтение), private (чтение и запись), trap community.
- Trap IP: возможность указания до двух SNMP-менеджеров.
- Отправка Trap-сообщений:
- Cold Start и Warm Start — уведомления о перезагрузке модуля.
- Specific Trap — сообщения о смене состояния любого канала AI или AO.

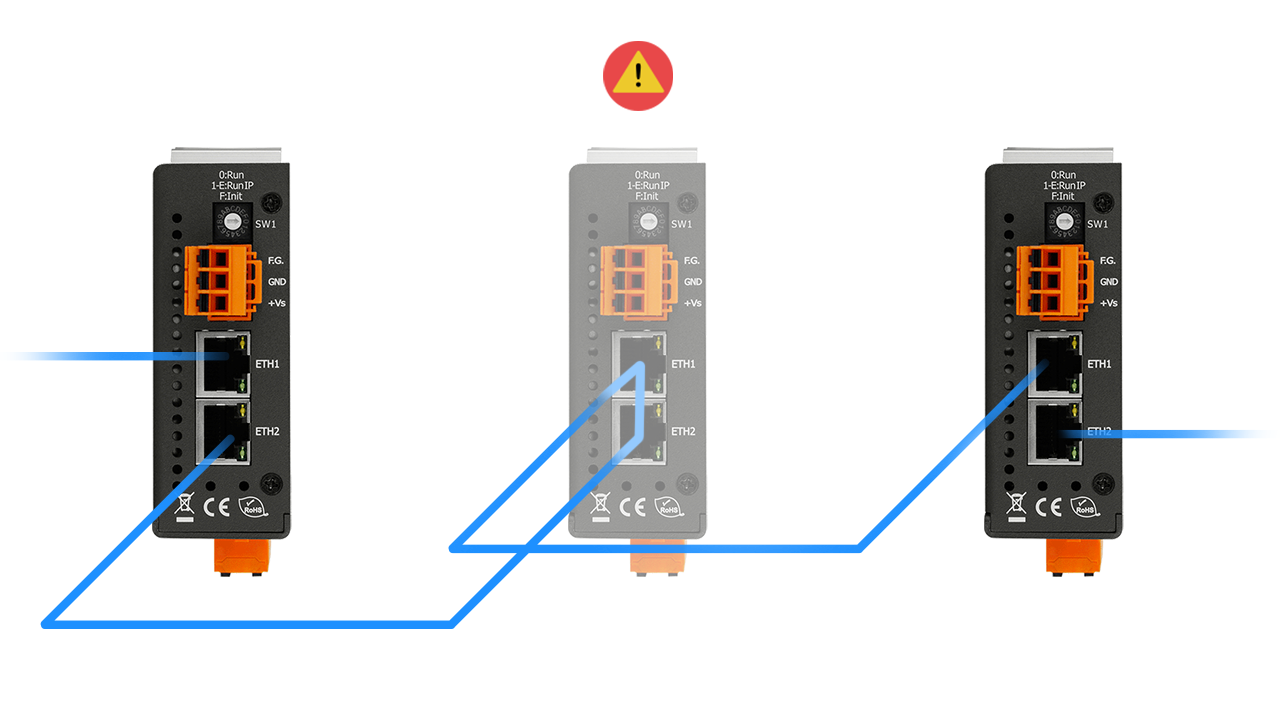

Функция LAN Bypass
Серия ET-2200 оснащена функцией LAN Bypass, которая обеспечивает непрерывность сетевого соединения в случае отказа или отключения питания модуля. Двойной Ethernet порт позволяет подключать модули в цепочку, минимизируя использование портов Ethernet коммутатора и длину Ethernet кабелей.
Принцип работы функции LAN Bypass:
-
В штатном режиме порты LAN1 и LAN2 работают как коммутатор.
-
При обесточивании устройства автоматически замыкается линия связи между портами LAN1 и LAN2 на аппаратном уровне.
-
Это гарантирует непрерывность обмена данными между сетевыми устройствами без потери пакетов, что особенно критично для промышленных систем с высокими требованиями к доступности сети.
Двойной сторожевой таймер (Dual Watchdog)
В модулях реализован механизм двойного сторожевого таймера, включающий:
- CPU Watchdog (аппаратный сторожевой таймер):
- Отслеживает корректность выполнения встроенной прошивки модуля.
- При обнаружении сбоев инициирует автоматический перезапуск устройства.
- Host Watchdog (программный сторожевой таймер):
- Контролирует наличие обмена данными с хост-системой (ПК, SCADA) по протоколу Modbus TCP.
- В случае отсутствия активности в течение заданного тайм-аута, выходы AI и AO устанавливаются в безопасное (Safe) значение, определенное пользователем.
Эта функция предотвращает выход оборудования из-под контроля при сбоях связи или отказах программного обеспечения.
Настройка выходных значений аналогового выхода при включении питания и срабатывании сторожевого таймера
Модули серии ET-2200 позволяют задать:
-
Power-On Value (значение при включении питания) — значение аналогового выхода, устанавливаемое автоматически при загрузке модуля.
-
Safe Value (значение аварийной безопасности) — значение, устанавливаемое на выходе при срабатывании Host Watchdog таймера.
-
Slew Rate (скорость изменения выходного значения) — плавное изменение аналогового сигнала для предотвращения резких скачков.
Удобная настройка с помощью утилиты EtherDOT
Для упрощения конфигурации и администрирования модулей серии ET-2200 ICP DAS предлагает специализированную утилиту EtherDOT. Данное программное обеспечение предназначено для быстрой и массовой настройки, резервного копирования и восстановления параметров Ethernet I/O модулей.
Основные возможности и преимущества использования EtherDOT
- Массовая настройка сетевых параметров
- EtherDOT позволяет одновременно производить конфигурацию IP-адресов, маски подсети, шлюза и имени устройства сразу для нескольких модулей, что существенно ускоряет развертывание и настройку модулей.
- Поддерживается автоматическая генерация последовательных IP-адресов и алиасов для группы устройств.
- Функция резервного копирования и восстановления
- Пользователь может сохранить текущие настройки любого модуля в файл для последующего быстрого восстановления конфигурации.
- Это особенно удобно при использовании большого количества однотипных устройств.
- Функция массового клонирования конфигураций
- Позволяет применить заранее подготовленные параметры одного "эталонного" модуля ко всем другим модулям того же типа.
- Существенно экономит время при массовом внедрении оборудования.
- Поиск и управление модулями в сети
- Утилита автоматически определяет все устройства в одной подсети с хост-компьютером.
- Предоставляет визуальный список всех найденных модулей для удобного выбора и настройки.
- Экономия времени и минимизация человеческого фактора
- EtherDOT исключает необходимость ручной настройки каждого модуля через веб-интерфейс.
- Снижает риск ошибок, связанных с ручным вводом конфигурационных данных.
