Компания ICP DAS представила новую серию многофункциональных счетчиков электроэнергии — PM-4324AP и PM-4324AP-MTCP. Эти устройства ориентированы на мониторинг потребления в распределительных шкафах, щитах учета и центрах энерго менеджмента, где требуется учет сразу нескольких входных цепей. Эти измерители идеально подходят для зданий с большим числом арендаторов — жилых комплексов, торговых центров, бизнес-центров, а также производственных объектов.
Универсальный учёт до 24 однофазных или 8 трёхфазных цепей
Счетчики серии PM-4324AP способны контролировать до 24 однофазных линий или до 8 трёхфазных цепей. Это достигается за счёт подключения внешних трансформаторов тока (CT) с выходом 333 мВ. Таким образом, PM-4324AP и PM-4324AP-MTCP позволяют организовать централизованный и детализированный учет электроэнергии на объекте без необходимости установки большого количества отдельных измерителей.

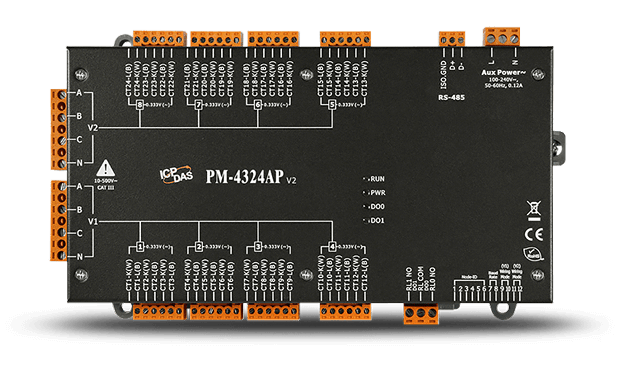

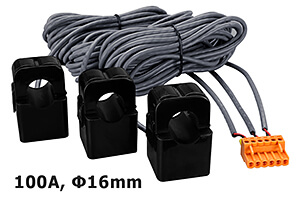

Важно отметить, что трансформаторы тока в комплект поставки не входят и приобретаются отдельно. Для подключения рекомендуются следующие модели трансформаторов:
|
Модель |
Максимальный ток (А) |
Диаметр (мм) |
|
|
|
CA-SCT10P-005A-L040-3P |
5 |
10 |
|
|
|
CA-SCT10P-60A-L040-3P |
60 |
10 |
|
|
|
CA-SCT16P-100A-L040-3P |
100 |
16 |
|
|
|
CA-SCT24P-200A-L040-3P |
200 |
24 |
|
|
|
CA-SCT36P-300A-L040-3P |
300 |
36 |
|
|
|
CA-SCT36P-400A-L040-3P |
400 |
36 |
|
Модели, у которых в наименовании указаны цифирные обозначения перед литерой “P” имеют в комплекте токовые трансформаторы, размеры и расчет токов которых зависит от обозначения, например обозначение «160» в модели PM-4324-160P-MTCP, указывает на то, что в комплект входят трансформаторы с диаметром 16 мм. (0.1 A ~ 100 A).
Отличия между PM-4324P и PM-4324AP

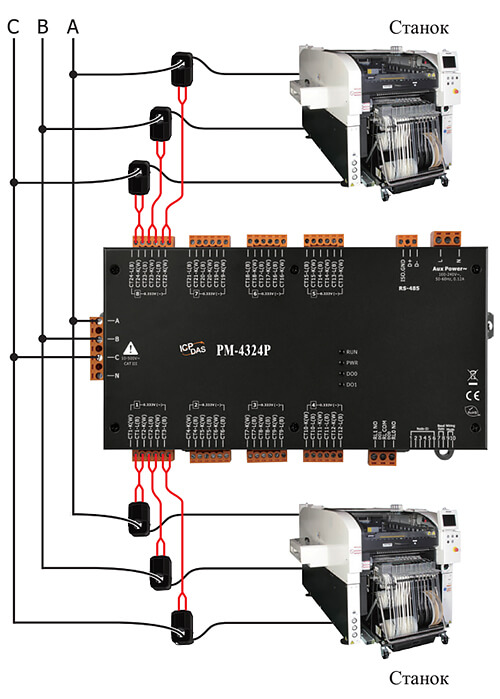

Модель PM-4324P — это базовая версия, предназначенная для работы с одной главной цепью. Она поддерживает подключение до 24 токовых каналов и совместима с различными конфигурациями электросети: 3P4W, 3P3W, 1P3W, 1P2W.

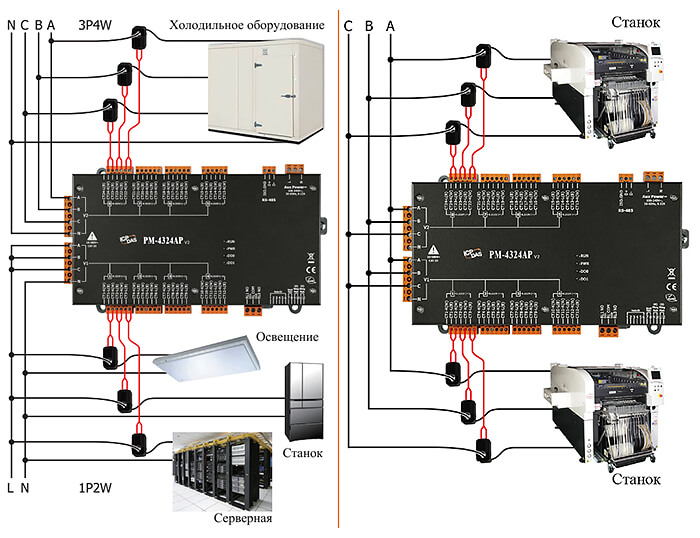

Новинка PM-4324AP — это расширенная версия, оснащенная двумя независимыми входами по напряжению (V1 и V2), что позволяет одновременно контролировать две отдельные энергосистемы. Это особенно полезно в ситуациях, когда требуется мониторинг как общего ввода электроэнергии, так и резервной линии, либо параллельных сетей. При необходимости, оба входа можно объединить, и тогда устройство будет функционировать идентично модели PM-4324P.
Примечание: при использовании двух цепей V1 и V2 важно обеспечить идентичность коэффициентов трансформации и конфигурации подключения — только в этом случае гарантируется корректность отображения данных.
Поддержка ключевых интерфейсов и протоколов
Для интеграции в SCADA-системы и энерго мониторинг доступны модели с различными интерфейсами:
- RS-485 (Modbus RTU): PM-4324P, PM-4324AP;
- Ethernet (Modbus TCP): PM-4324P-MTCP, PM-4324AP-MTCP;
- EtherNet/IP: PM-4324AP-EIP (в разработке);
- CANopen: PM-4324AP-CPS (в разработке).
Такой выбор позволяет адаптировать решение под любую существующую инфраструктуру без затрат на шлюзы протоколов или повторное проектирование сети.
Расшифровка обозначений моделей
- "A" в названии модели означает наличие двух независимых входов напряжения "dual voltage input";
- "P" обозначает поддержку трансформаторов тока с выходом 333 мВ, стандартных для измерительных задач. Rogowski-катушки не поддерживаются;
- "MTCP", "EIP", "CPS" — указывают на сетевые протоколы: Modbus TCP, EtherNet/IP и CANopen соответственно.
Технические особенности и преимущества
- Измерение истинных среднеквадратических значений напряжения и тока;
- Контроль активной, реактивной и полной мощности и энергии (кВт, кВА, кВАр, кВт·ч, кВАр·ч, кВА·ч);
- Поддержка двунаправленного учета (импорт/экспорт), в том числе для солнечных станций и генераторов;
- Обновление данных каждую секунду, что обеспечивает высокую актуальность мониторинга;
- Поддержка измерения гармоник;
- 2 релейных выхода для тревог и автоматического реагирования на превышение порогов;
- Изоляция интерфейсов до 3000 Vdc;
- Компактные размеры и возможность врезного монтажа в существующие щиты;
- Работа в диапазоне температур от -20 до +70 °C;
- Соответствие стандартам IEC 61010-1 / EN 61010-1.
Примеры применения
- Учёт потребления электроэнергии по арендаторам (офисные здания, ТЦ);
- Контроль линий распределения и производственных установок;
- Интеграция в системы диспетчеризации и SCADA
- Учет ввода-вывода электроэнергии на объектах с альтернативными источниками питания.
