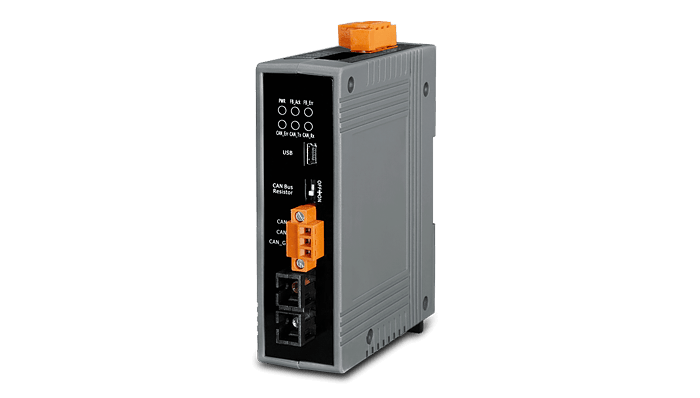

Компания ICP DAS расширила линейку коммуникационного оборудования новой серией преобразователей I‑2533, предназначенных для передачи данных по сетям CAN и CAN FD через оптоволоконные линии связи.

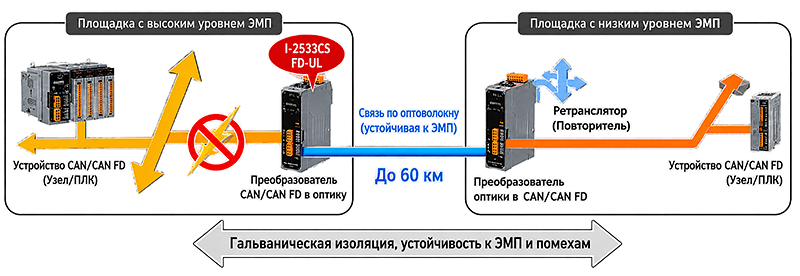

Модули работают в паре: один преобразователь принимает электрический сигнал CAN/CAN FD и переводит его в оптический формат, после чего второй модуль выполняет обратное преобразование. Такая архитектура позволяет существенно увеличить дальность передачи данных, снизить влияние электромагнитных помех и повысить стабильность связи в условиях промышленной эксплуатации.
Поддержка CAN и CAN FD
Преобразователи серии I‑2533 совместимы с основными стандартами CAN, включая CAN 2.0A, CAN 2.0B и CAN FD. Поддерживаются как ISO‑, так и Non‑ISO/Bosch‑режимы CAN FD.
Максимальная скорость передачи данных достигает 10 Мбит/с в режиме CAN FD и 1 Мбит/с при работе с классическим CAN.
Доступные диапазоны настройки скорости:
- CAN FD (Data Phase): от 100 кбит/с до 10 Мбит/с;
- CAN: от 10 кбит/с до 1 Мбит/с.
Оборудование соответствует требованиям стандарта ISO 11898‑2, что обеспечивает совместимость с промышленными сетями CAN и CAN FD.
Передача данных на большие расстояния
Одно из ключевых преимуществ серии I‑2533 — возможность построения протяженных линий связи с использованием разных типов оптоволокна. В зависимости от модели поддерживаются:
- одномодовое оптоволокно — дальность до 30 или 60 км;
- многомодовое оптоволокно — дальность до 2 км.
Преобразователи I‑2533 подходят для организации надежных CAN/CAN FD‑соединений на значительных расстояниях, в том числе на промышленных предприятиях и объектах, где требуется высокая помехоустойчивость и стабильность передачи данных.
I‑2533 подходит для организации как локальных промышленных сетей, так и передачи данных CAN/CAN FD между удаленными участками объекта.
Оптический канал обеспечивает надежную электрическую изоляцию между сегментами сети и устойчив к электромагнитным помехам, которые часто возникают на промышленных предприятиях. Это особенно актуально при прокладке линий связи в непосредственной близости от силовых кабелей, электродвигателей, преобразователей частоты и другого промышленного оборудования.
Для контроля состояния оптического соединения I‑2533 оснащен функцией Fiber Break Detection, позволяющей оперативно выявлять обрыв линии и своевременно реагировать на неисправность.
Настройка устройства выполняется с помощью DIP‑переключателей. С их помощью можно быстро установить требуемую скорость передачи данных, а также включить или отключить встроенный терминальный резистор сопротивлением 120 Ом.
Для обновления встроенного программного обеспечения предусмотрен USB‑порт.
Серия I‑2533 представлена несколькими модификациями, которые различаются типом используемого оптоволокна, максимальной дальностью передачи данных и допустимым диапазоном рабочих температур.
| Модель | Тип оптоволокна | Макс. расстояние | Рабочая температура |
|---|---|---|---|
| I‑2533CS‑FD‑UL | Одномодовое | 30 км | −25…+70 °C |
| I‑2533CS‑FD‑UL‑UTA | Одномодовое | 30 км | −40…+70 °C |
| I‑2533T‑FD‑UL | Многомодовое | 2 км | −25…+70 °C |
| I‑2533T‑FD‑UL‑UTA | Многомодовое | 2 км | −40…+70 °C |
| I‑2533CS‑FD‑60 | Одномодовое | 60 км | −25…+75 °C |
| I‑2533CS‑FD‑60‑UL | Одномодовое | 60 км | −25…+70 °C |
| I‑2533CS‑FD‑60‑UL‑UTA | Одномодовое | 60 км | −40…+70 °C |
Оптоволоконные мосты I‑2533 разработаны для создания распределенных сетей CAN и CAN FD, где особенно важны увеличенная дальность передачи данных и надежная работа в условиях сильных электромагнитных помех.
Оборудование может применяться в различных промышленных и инфраструктурных системах, включая:
- промышленную автоматизацию и распределенные системы управления;
- транспортные комплексы и оборудование;
- энергетические объекты;
- системы управления электроприводами;
- промышленные сети с высоким уровнем электромагнитных помех;
- протяженные CAN‑сети;
- морские и прибрежные объекты;
- комплексы водоочистки и водоподготовки.
В состав новой серии входят модели I‑2533CS‑FD‑UL‑(UTA), I‑2533T‑FD‑UL‑(UTA) и I‑2533CS‑FD‑60‑(UL)‑(UTA). Они обеспечивают передачу данных CAN/CAN FD по оптическому волокну на расстояние до 60 км, что позволяет объединять удаленные узлы без существенного ограничения длины линии связи.
Устройства поддерживают технологию CAN FD с пропускной скоростью до 10 Мбит/с и оснащены функциями, повышающими надежность сети. Среди них — контроль целостности оптической линии с обнаружением ее обрыва, фильтрация CAN‑сообщений и встроенный терминатор сопротивлением 120 Ом.
Наличие вариантов исполнения UL/UTA дополнительно расширяет возможности использования оборудования в специализированных промышленных системах. В результате серия I‑2533 подходит для построения устойчивых распределенных CAN/CAN FD‑сетей, рассчитанных на большие расстояния и эксплуатацию в сложной электромагнитной обстановке.
