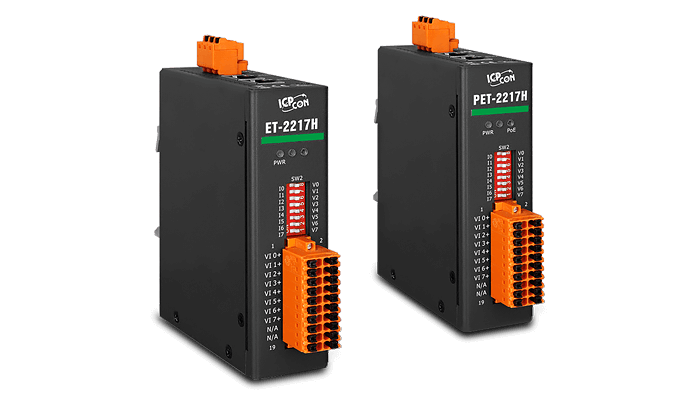

Компания ICP DAS представила промышленный модуль ввода\вывода нового поколения — ET-2217H PET-2217H, предназначенный для высокоточного и высокоскоростного сбора аналоговых данных. Устройство имеет 8 дифференциальных каналов с частотой дискретизации до 8 кГц и поддерживает широкий спектр промышленных протоколов.

ET-2217H / PET-2217H — это высокоскоростной модуль аналогового ввода, оснащённый 8 дифференциальными каналами. Каждый канал может быть индивидуально настроен на один из следующих диапазонов входного сигнала: ±2.5 В, 0–5 В, ±5 В, 0–10 В, ±10 В, 0–20 мА, 4–20 мА и ±20 мА. Тип входа — напряжение или ток — выбирается с помощью DIP-переключателя.

Модуль обеспечивает защиту от перенапряжения до 50 В DC и защиту от перегрузки по току до 50 мА при 50 В DC/AC.

С частотой дискретизации до 8 кГц (на все каналы), ET-2217H / PET-2217H поддерживает режим непрерывной передачи данных (TCP Streaming) для записи значений тока и напряжения в режиме реального времени.

Дополнительно модуль оснащён защитой по стандартам EMS (EFT, ESD, Surge) и изоляцией входов/выходов 3000 В DC, что гарантирует надёжную работу даже в условиях сильных электромагнитных помех и промышленного шума.

Ключевые особенности:

• Веб-интерфейс для настройки — удобная конфигурация через браузер
• Поддержка протоколов связи:
   • TCP Streaming (непрерывная передача данных)
   • Modbus TCP/UDP
   • MQTT
   • SNMP V2c
• Встроенный 2-портовый Ethernet-коммутатор (LAN Bypass) — для каскадного подключения без использования дополнительного оборудования
• Двойной сторожевой таймер (Dual Watchdog) — обеспечивает высокую надёжность
• Функция сопряжения входов/выходов (I/O Pair Connection) — режим Push/Pull
• Встроенные входы/выходы
• 8-канальный дифференциальный аналоговый вход с высокой скоростью обработки данных

После запуска АЦП данные непрерывно передаются на хост-компьютер. Пользователь может указать необходимые каналы для сбора. Частота выборки в зависимости от числа каналов:

Режим работы TCP Streaming

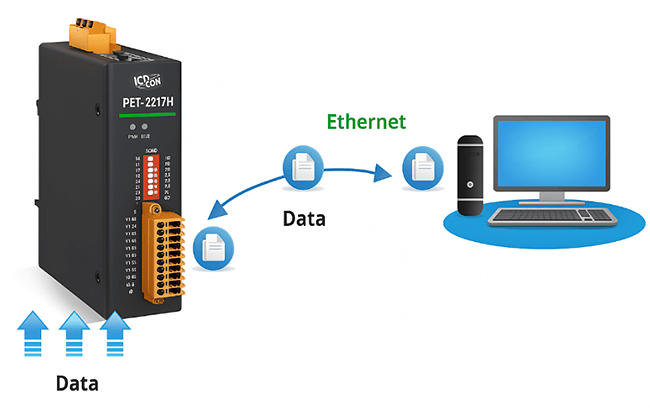

Режим непрерывного сбора данных использует TCP Streaming для передачи собранной информации на ПК. Принцип работы основан на опросном сканировании, реализованном в прошивке модуля, при этом частота дискретизации фиксирована.

Процесс выглядит следующим образом:

• Модуль периодически опрашивает свои аналоговые входы и сохраняет данные во внутренний буфер.
• Когда объём накопленных данных достигает определённого порога, они автоматически отправляются хосту.
• ПК (хост) инициирует сбор, отправляя команду запуска.
• Модуль начинает передачу крупных пакетов данных в соответствии с описанным механизмом, пока хост не передаст команду остановки, завершив сбор.

Такой подход обеспечивает устойчивую и эффективную передачу больших объёмов данных в режиме реального времени.

Формат данных TCP Streaming

Модуль поддерживает потоковую передачу данных (TCP Streaming) с фиксированной частотой дискретизации 8 кГц. Производитель предоставил схему формата передаваемого пакета, однако уточнил, что при использовании официального SDK пользователь получает только значения аналоговых входов (AI values) — служебная информация (заголовки, идентификаторы каналов, счётчики) обрабатывается внутри SDK и недоступна напрямую.

В TCP Streaming реализован счётчик последовательности пакетов, который позволяет определить, были ли потеряны или нарушены данные в потоке. Этот механизм также скрыт от пользователя и автоматически обрабатывается SDK.

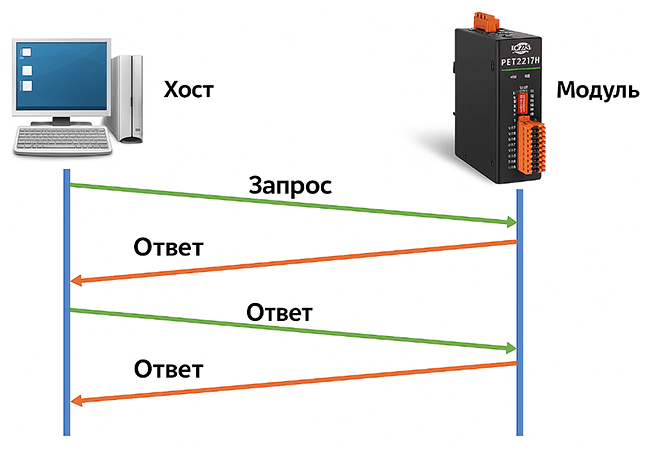

Modbus/TCP (режим запрос–ответ)

Данный режим является одним из наиболее распространённых способов обмена данными с модулями сбора информации.

Процесс работы выглядит следующим образом:

• Модуль выполняет сбор данных с фиксированной частотой дискретизации.
• Полученные значения временно сохраняются во внутренней памяти модуля — в таблице регистров Modbus.
• При получении запроса от хоста (ПК или контроллера) модуль передаёт обратно только необходимые данные, извлекая их из памяти.

Этот метод подходит для систем, где требуется определённая частота обновления данных и стандартный протокол взаимодействия.

Сравнительная таблица серии ET-2217
