ECAT-2074A – EtherCAT модуль с 4 каналами для управления абсолютным энкодером BISS-C/SSI

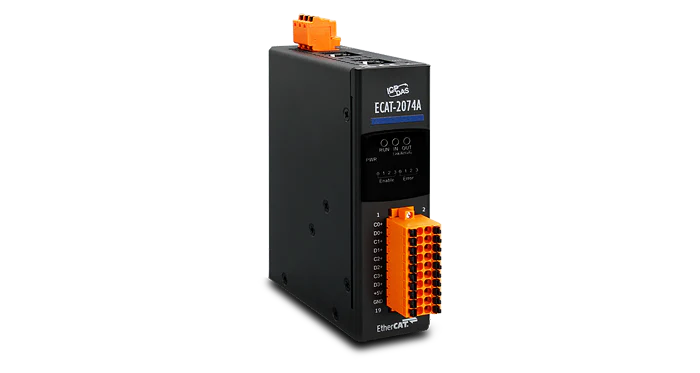

ICP DAS представил EtherCAT модуль для управления абсолютным энкодером - ECAT-2074A.

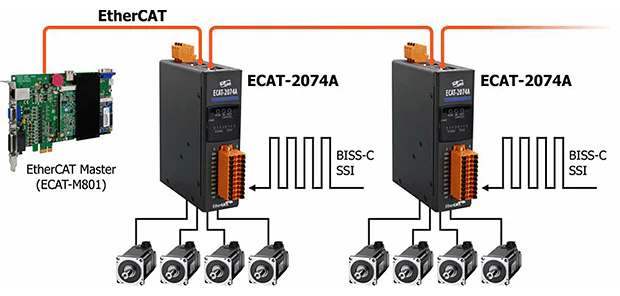

ECAT-2074A обладает четырьмя независимыми каналами, способными работать с высокой степенью автономности. Это устройство поддерживает два интерфейса последовательной передачи данных: SSI (Serial Synchronous Interface) и BiSS-C (BiSS Continuous Mode), обеспечивая гибкость и универсальность в обмене информацией.

Кроме того, ECAT-2074A способен оперировать на максимальной частоте передачи 10МГц и принимать данные с максимальной разрядностью в 48 бит (включая биты ошибок, предупреждений и CRC в режиме BiSS-C), что обеспечивает надежность и точность передачи данных.

Данное устройство оснащено функцией автоматической компенсации задержек кабеля в режиме BiSS-C, обеспечивая стабильную и эффективную работу в различных условиях. Необходимо также отметить, что ECAT-2074A позволяет использовать кабели длиной до 70 метров, обеспечивая гибкость в размещении и подключении устройства.

Основные характеристики:

  • Четыре канала, мастер абсолютных энкодеров 48 бит
  • Интерфейс передачи: BISS-C, SSI
  • Режим кодирования данных: бинарный, серый (Gray)
  • Полином генератора CRC может быть настроен на пользовательский, с максимальным значением в пределах CRC-8
  • Поддержка инвертирования бита CRC
  • Максимальная частота передачи импульсов: 10МГц
  • Одновременный сбор данных с каждого канала
  • EtherCAT:
    • 2 x RJ-45
    • Поддержка режимов работы Free-Run и Distributed Clock (DC)
