Реализация корпуса | |
| Монтаж | На DIN-рейку |
Аналоговый ввод | |
| Каналов аналогового ввода | 2 |
| Разрядность АЦП | 16 Бит |
| Частота выборки АЦП | 20 Гц |
Сетевые порты | |
| Количество Ethernet-разъемов | 1 |
Слоты расширения | |
| Тип модуля | Аналоговый ввод |
Протоколы связи | |
| Промышленные протоколы | Modbus TCP server, Modbus UDP slave, MQTT client |
Порты | |

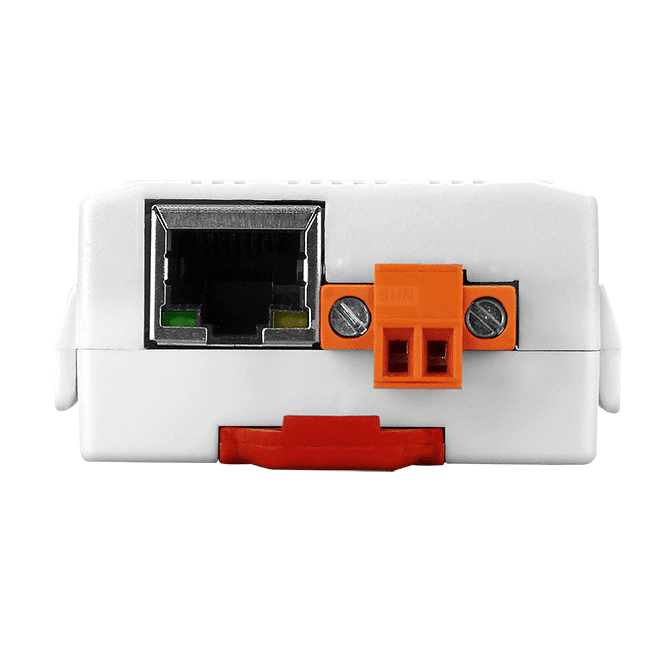

| Тип коннектора | RJ45 Ethernet, DC input (Клеммная колодка) |
Электропитание | |
| DC входное напряжение | 12...48 В |
| Питание по PoE | PoE, IEEE 802.3af |
Размеры | |
| Ширина | 52 мм |
| Глубина | 27 мм |
| Высота | 87 мм |
Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
| Влажность | 10-90% |
Сертификация и поддерживаемые стандарты | |
| Сертификаты | ROHS |
| Стандарты ЭМС | МЭК 61000-4-4, МЭК 61000-4-2 |

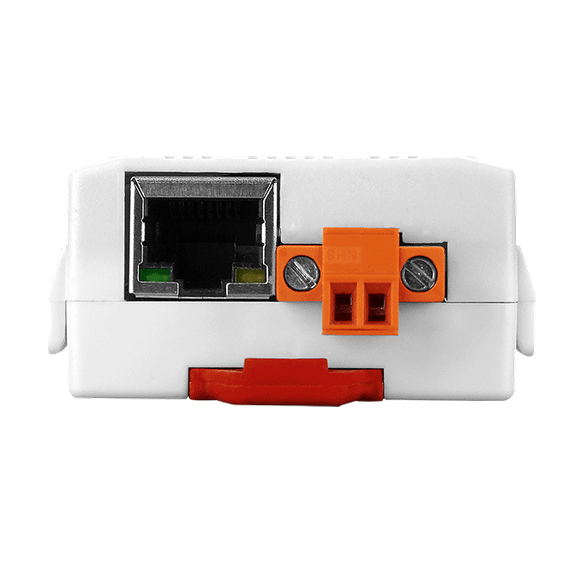

tPET-CT2-5A — компактный PoE Ethernet модуль ICP DAS для 2-канального измерения тока трансформаторами тока до 5 A. Поддерживает Modbus TCP, MQTT, веб-конфигурацию, один порт RJ-45 10/100 Base-TX, питание PoE IEEE 802.3af или 12–48 VDC, 16-битное разрешение и частоту выборки 20 Гц на канал. Рабочая температура: -25…+75 °C, монтаж на DIN-рейку.
Документация
Здесь еще никто не оставлял вопрос или отзыв. Будьте первым!
Аналоги
Компактный 2-канальный модуль трансформатора тока PoE Ethernet (10 A, диаметр 10 мм, вывод 1.5 м), с кабелем CA-040415-2 и трансформатором тока ASO-0068
Компактный 2-канальный модуль трансформатора тока PoE Ethernet (20 A, диаметр 10 мм, вывод 1.5 м), с кабелем CA-040415-2 и трансформатором тока ASO-0069
Компактный 2-канальный модуль трансформатора тока PoE Ethernet (50 A, диаметр 21 мм, вывод 1.5 м), с кабелем CA-040415 и трансформатором тока ASO-0002
Компактный 2-канальный модуль трансформатора тока PoE Ethernet (200 A, диаметр 21 мм, вывод 1.5 м), с кабелем CA-040415-1 и трансформатором тока ASO-0003-1
Компактный 2-канальный модуль трансформатора тока PoE Ethernet (500 A, диаметр 21 мм, вывод 1.5 м), с кабелем CA-040415 и трансформатором тока ASO-0001
Компактный 2-канальный модуль трансформатора тока PoE Ethernet (1000 A, диаметр 40.5 мм, вывод 1.5 м), с кабелем CA-040415-1 и трансформатором тока ASO-0024

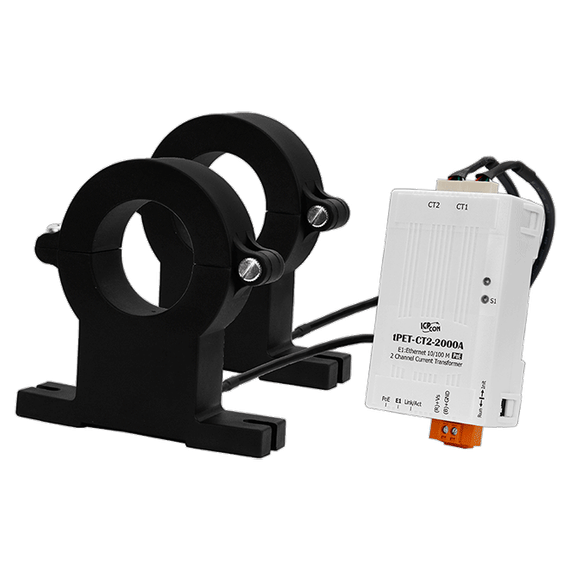

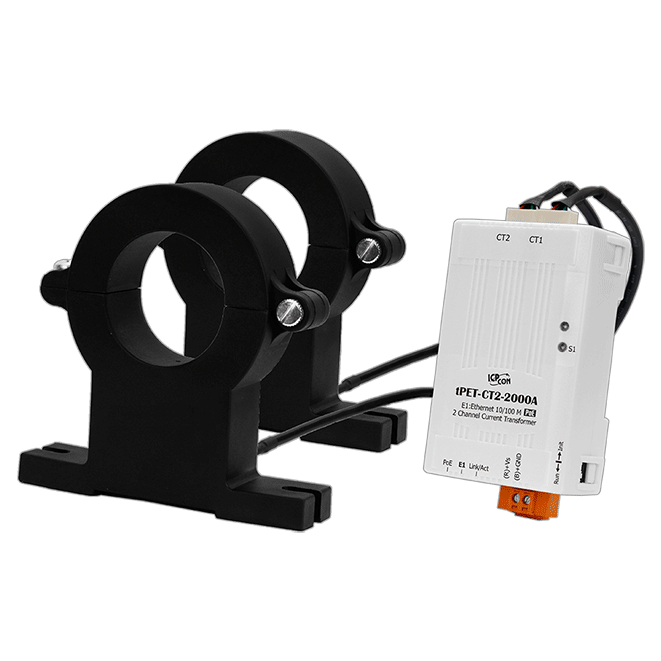

Компактный 2-канальный модуль трансформатора тока PoE Ethernet (2000 A, диаметр 40.5 мм, вывод 1.5 м), с кабелем CA-040415-1 и трансформатором тока ASO-0025
