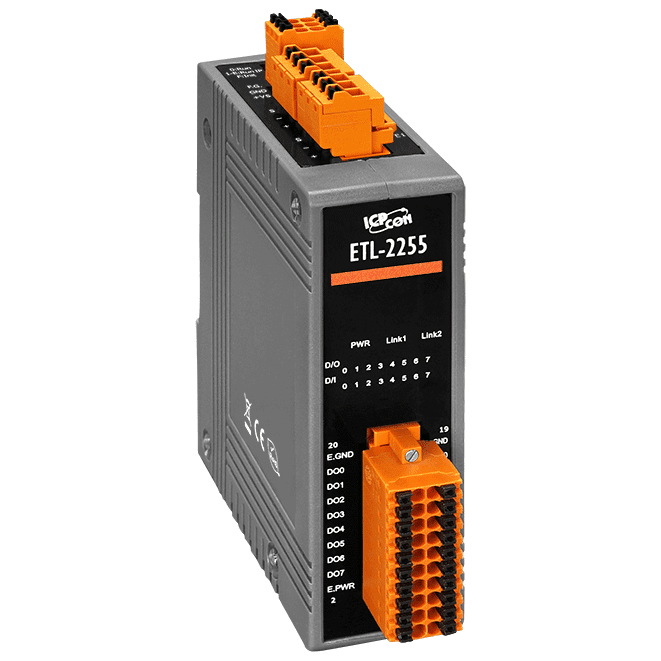

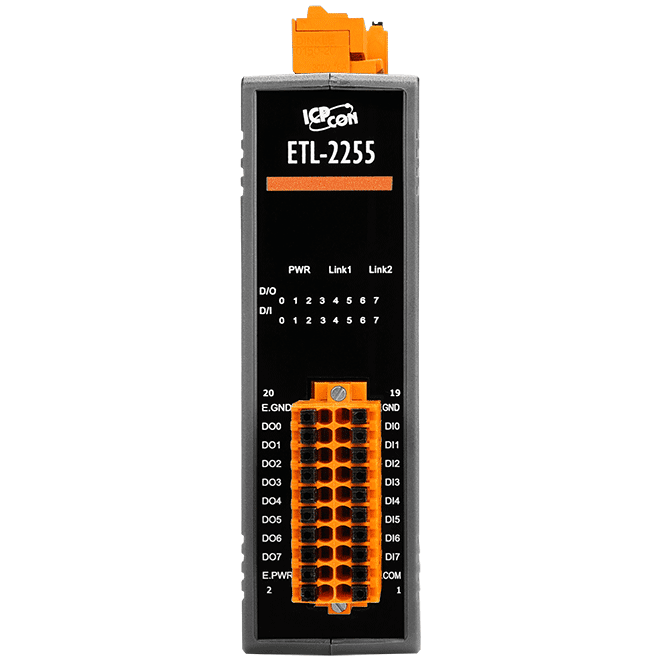

ETL-2255 - это промышленный модуль удаленного ввода-вывода, построенный на базе передовой технологии 10BASE-T1L (стандарт IEEE 802.3cg). Устройство позволяет интегрировать полевые сигналы в общую Ethernet-сеть предприятия на дистанциях до 1000 метров по одной экранированной витой паре
Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | На DIN-рейку |
Цифровой ввод | |
| Количество каналов DI | 6 |
| Тип дискретного входа | Мокрый контакт, Сухой контакт |
| Уровень логического "0" | 0~1 В |
| Уровень логической "1" | 5~50 В |
| Приемник/Источник | Приемник, Источник |
| Тип сигнала | Frequency |
| Разрядность счетчика | 32 Бит |
| Максимальная частота | 3 кГц |
Цифровой вывод | |
| Количество каналов DO | 6 |
| Тип (транзистора, реле) | Электромеханическое реле |
| Приемник/источник | Приемник (NPN) |
| Выходное напряжение | 3.5~50 В |
| Максимальный ток на выходе | 600 мА |
| Нормально разомкнутое реле | 6 |
| Максимальный коммутируемый ток для реле с контактами (А) | 5А при 250В AC, 5А при 24В DC |

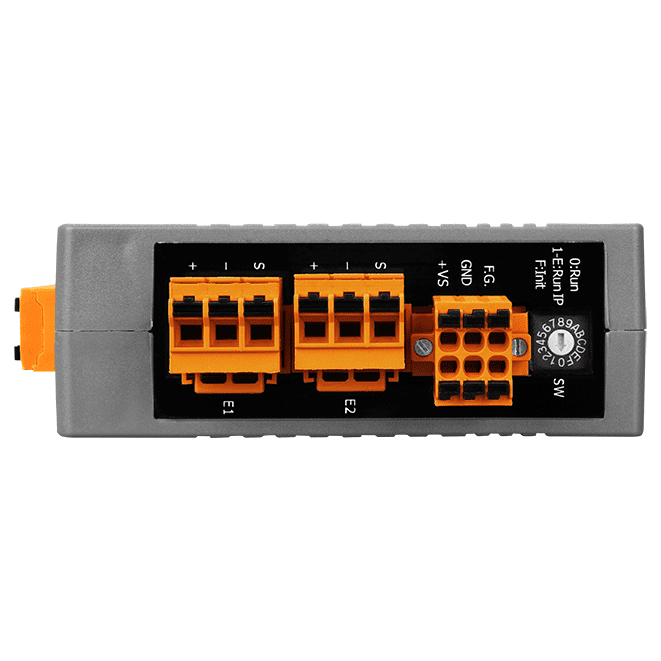

Сетевые порты | |
| Всего Ethernet портов | 2 |
Слоты расширения | |
| Тип модуля | Релейный |
Протоколы связи | |
| Промышленные протоколы | Modbus TCP server, Modbus UDP slave, MQTT client |
Электропитание | |
| DC входное напряжение | 10...30 В |
Размеры | |
| Ширина | 33 мм |
| Глубина | 108 мм |
| Высота | 136 мм |
Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
| Влажность | 10-90% |
Документация
