Измерение параметров электрической сети | |
| Частота | 50/60Гц |
| Входное напряжение | 10…500В переменного тока |
| Каналов измерения напряжения | 1 (трёхфазн.) |
| Входной ток | 200А |
| Каналов измерения тока | 3 |
| Тип трансформатора | Трансформатор тока с разъемным сердечником |
| Измеряемые параметры | Истинное среднеквадратическое значение напряжения (Uскз), Истинное среднеквадратическое значение тока (Iскз), Активная мощность (кВт), Активная энергия (кВт·ч), Полная мощность (кВ·А), Полная энергия (кВ·А·ч), Реактивная мощность (кВ·А·R), Реактивная энергия (кВ·А·R·ч), Коэффициент мощности, Частота, Коэффициент нелинейных искажений |
Цифровой вывод | |
| Количество каналов DO | 2 |
| Тип (транзистора, реле) | Электромеханическое реле |
| Максимальный ток на выходе | 5000 мА |
Протоколы связи | |
| Промышленные протоколы | Modbus RTU |
Порты ввода-вывода | |
| Всего последовательных портов | 1 |
| Количество разъемов RS-485 | 1 |
| Максимальная скорость RS-422/485 | 115200 bps |
| Количество разъемов USB | 1 |
Экран | |
| Тип экрана | LCD TFT |
| Размер дисплея | 3.5 " |
| Максимальное разрешение | 240x320 точек |
Электропитание | |
| DC входное напряжение | 12...48 В |
Требования к условиям использования | |
| Рабочая температура | -20...50 °C |
| Влажность | 10-90% |
Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | На DIN-рейку, Монтаж в панель |
| IP-защита фронтальной панели | IP65 |
Размеры | |
| Ширина | 119 мм |
| Глубина | 115 мм |
| Высота | 54 мм |
Сертификация и поддерживаемые стандарты | |
| Сертификаты | ROHS |

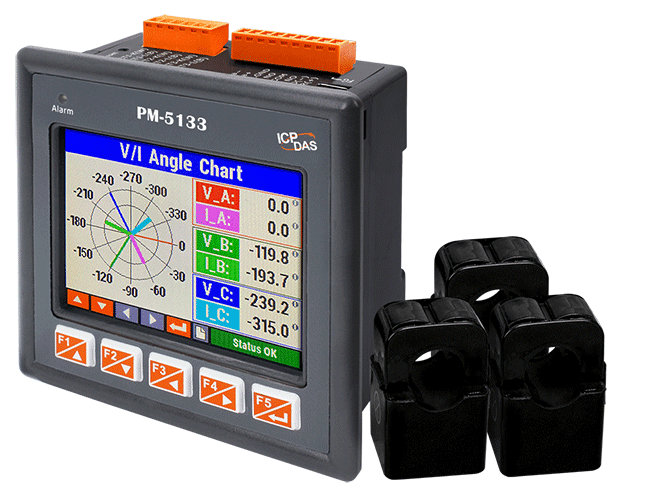

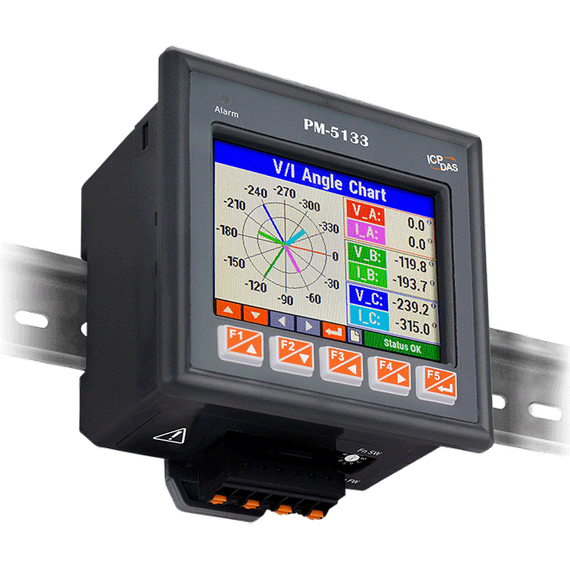

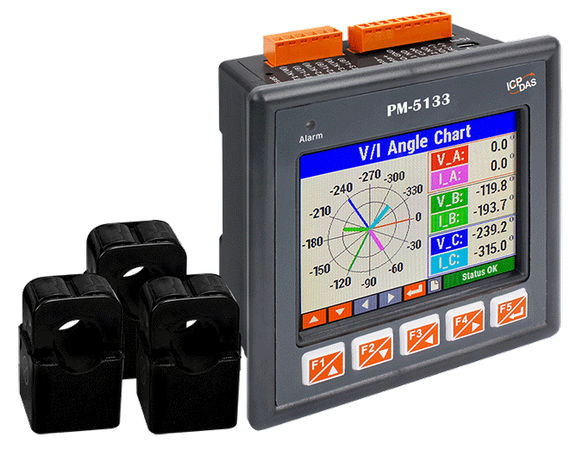

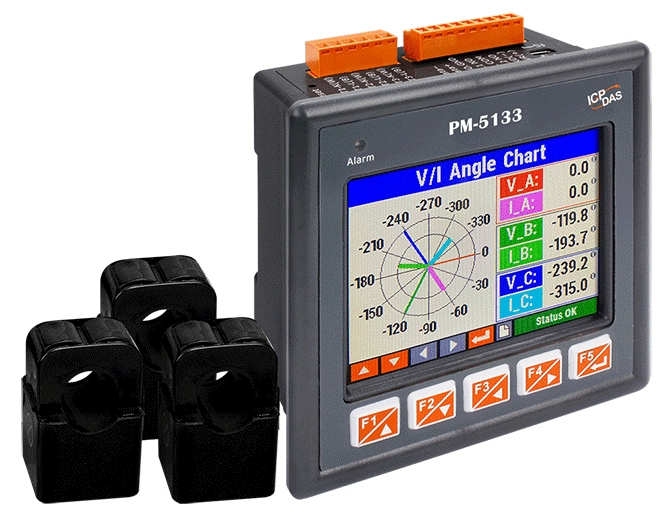

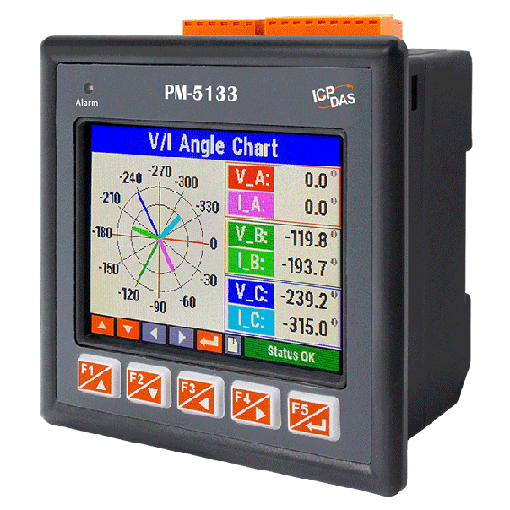

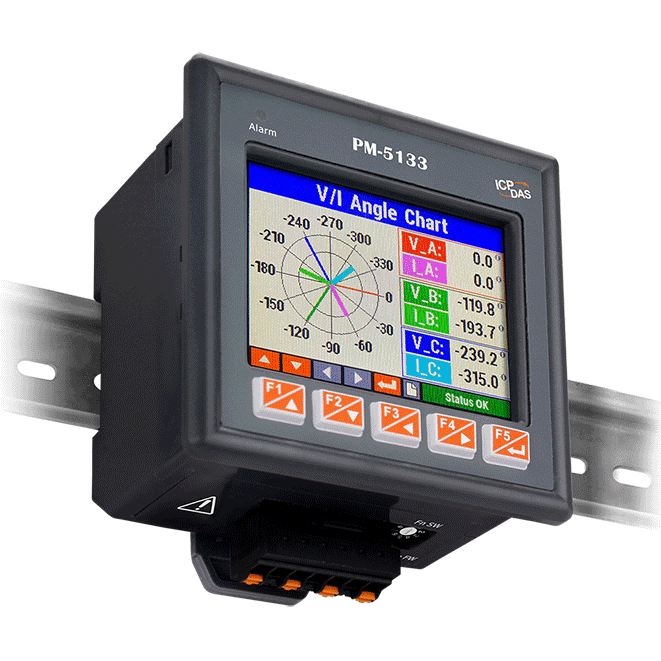

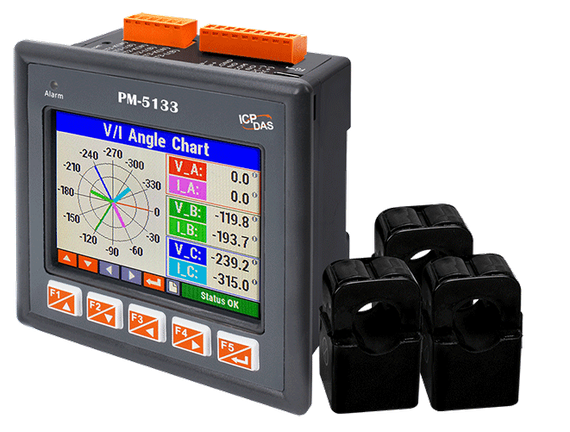

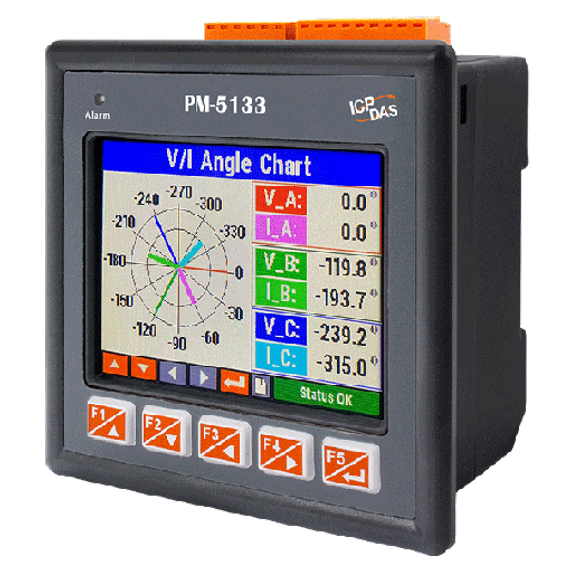

ICP DAS PM-5133-240P — трехфазный интеллектуальный измеритель мощности с цветным сенсорным TFT LCD экраном 3,5 дюйма и интерфейсом RS-485 Modbus RTU. Модель поддерживает схемы подключения 3P4W, 3P3W, 1P3W и 1P2W, измеряет True RMS напряжение и ток, активную, реактивную и полную мощность и энергию, коэффициент мощности, частоту и THD. Диапазон входного напряжения — 10…500 В AC, комплект включает 3 трансформатора тока 200 А. Предусмотрены 2 релейных выхода, питание 12…48 В DC, монтаж на DIN-рейку или в панель, степень защиты передней панели IP65.
