Реализация корпуса | |
| Внешний вид и материал | Металл |

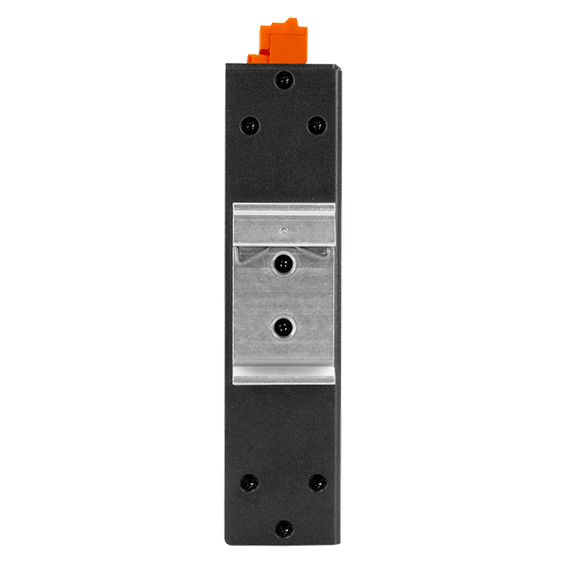

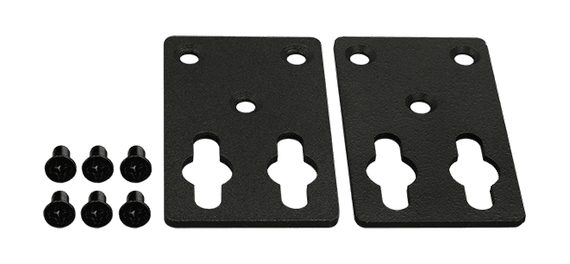

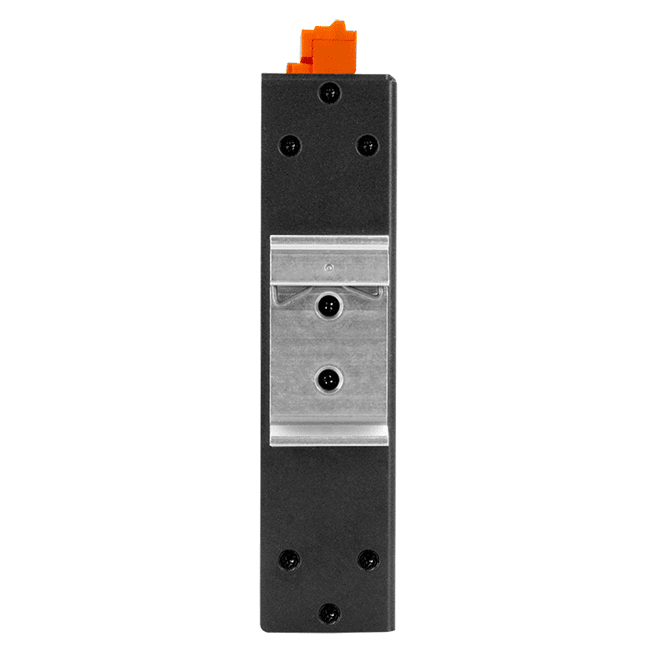

| Монтаж | На DIN-рейку, На стену |
Аналоговый ввод | |
| Каналов аналогового ввода | 16 |
| Разрядность АЦП | 16 Бит |
| Частота выборки АЦП | 100 Гц |
Сетевые порты | |
| Количество Ethernet-разъемов | 2 |
Слоты расширения | |
| Тип модуля | Температурный |
Протоколы связи | |
| Промышленные протоколы | Modbus TCP server, Modbus UDP slave, MQTT client |
Порты | |
| Тип коннектора | 2xRJ45 Ethernet |
Электропитание | |
| DC входное напряжение | 10...48 В |
| Питание по PoE | IEEE 802.3af |
Размеры | |
| Ширина | 33 мм |
| Глубина | 151 мм |
| Высота | 144 мм |
Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
| Влажность | 10-90% |
Сертификация и поддерживаемые стандарты | |
| Стандарты ЭМС | МЭК 61000-4-4, МЭК 61000-4-2, МЭК 61000-4-5 |

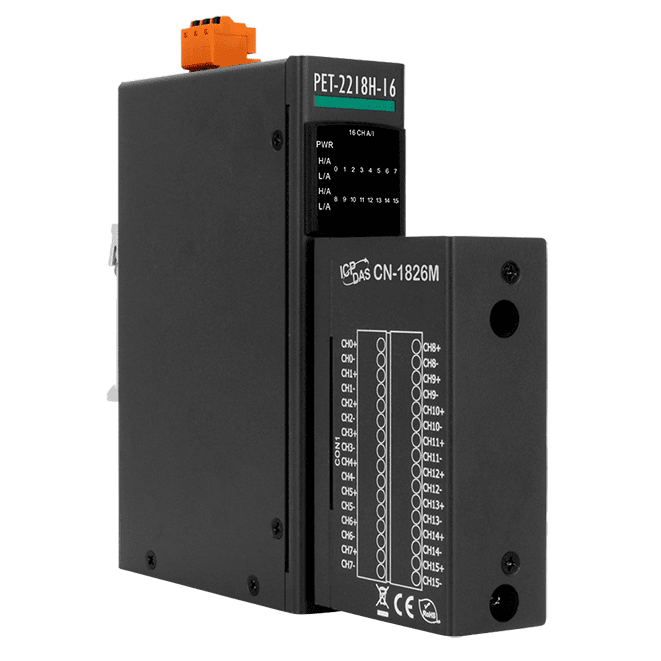

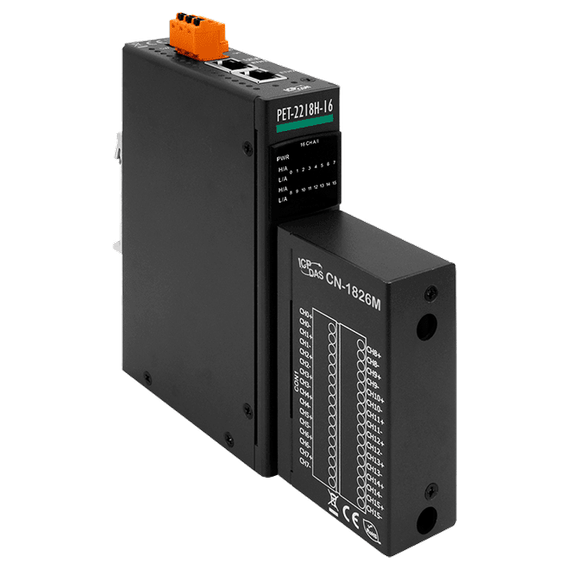

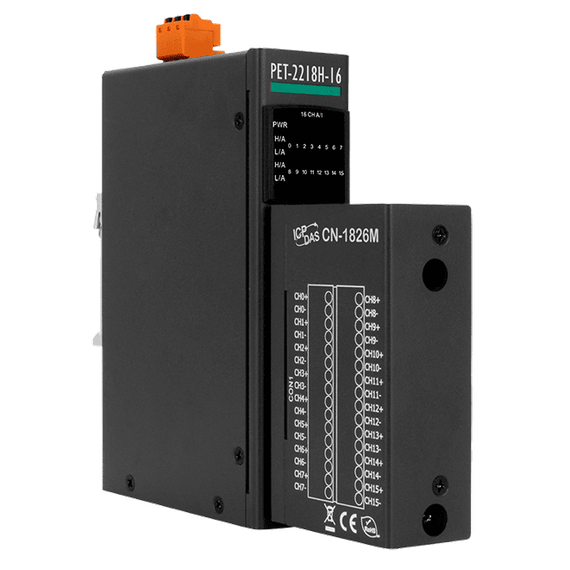

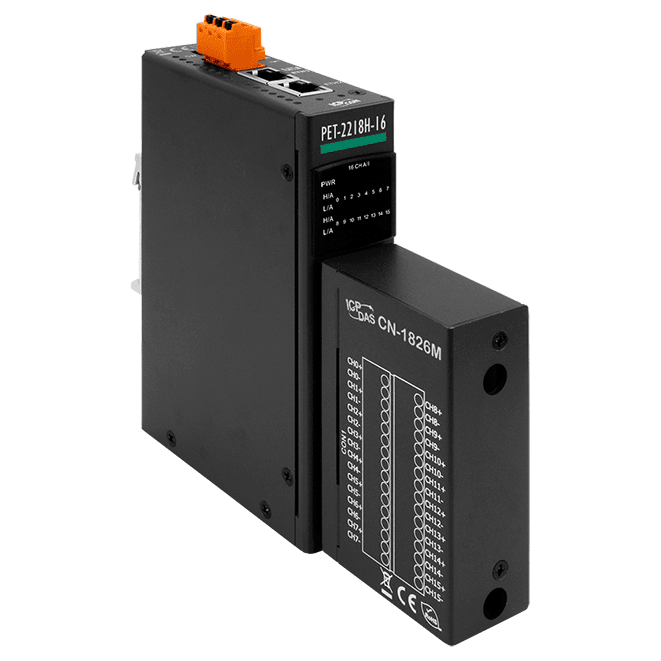

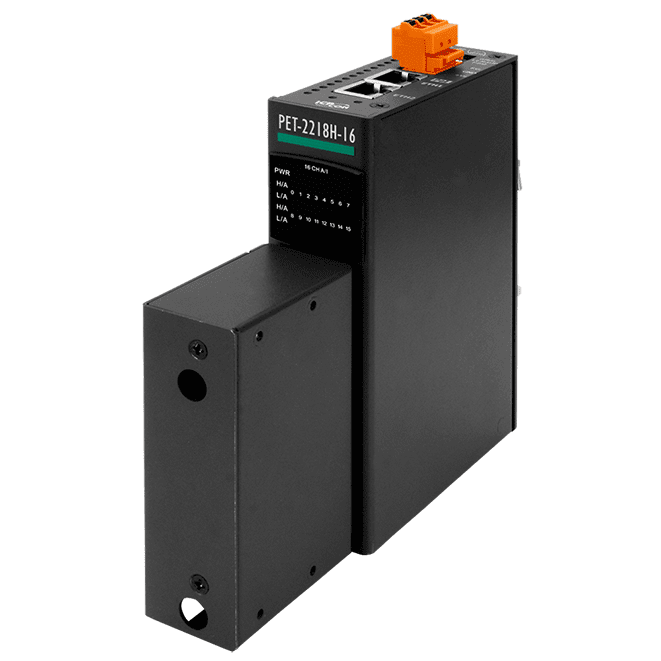

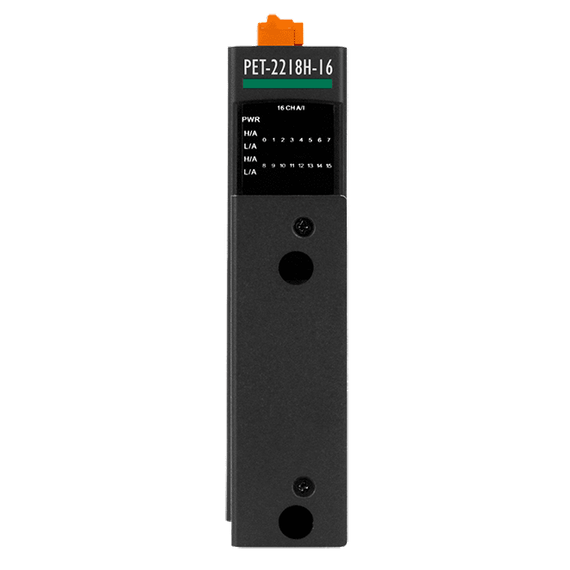

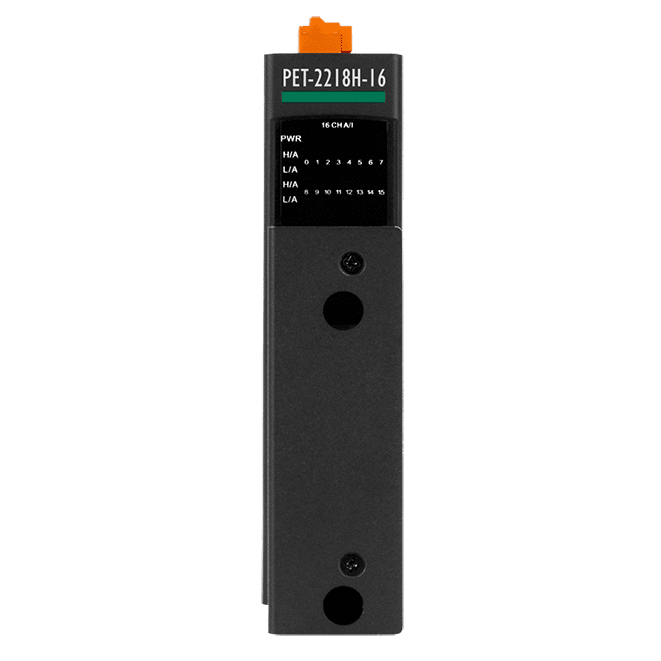

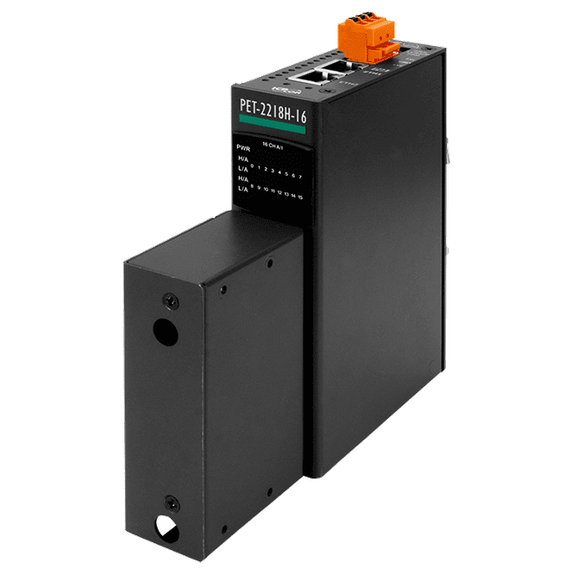

PET-2218H-16/S1 — PoE I/O модуль ICP DAS с 16 каналами высокоскоростного ввода термопар. Поддерживает типы J, K, T, E, R, S, B, N, C, L, M и L DIN43710, измерение до 100 Гц на канал, обнаружение обрыва провода, автоматическую компенсацию холодного спая, 2-портовый Ethernet-коммутатор RJ-45 для каскадного подключения, протоколы Modbus TCP/UDP, MQTT и SNMP V2c. Имеет металлический корпус, монтаж на DIN-рейку или стену, питание PoE IEEE 802.3af либо +10...+48 VDC, изоляцию I/O 3000 VDC и рабочий диапазон температур -25...+75 °C.
