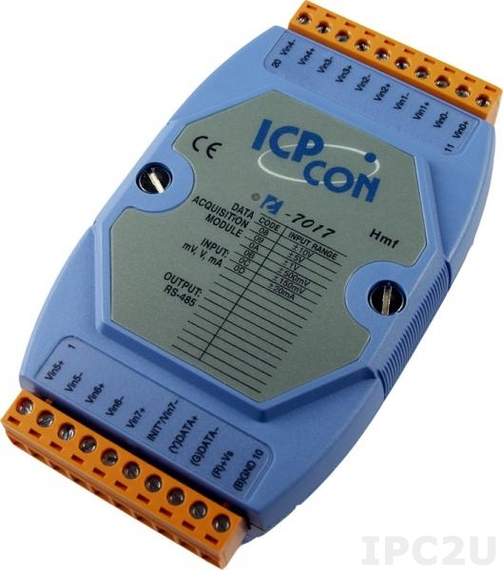

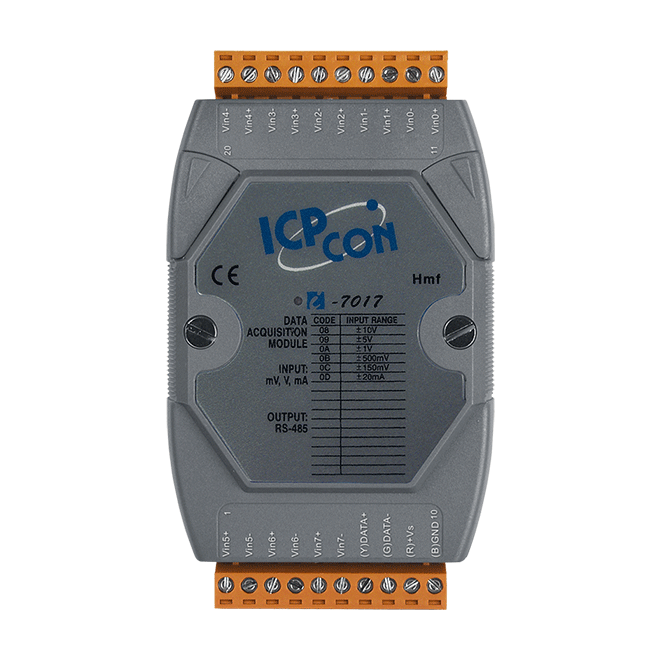

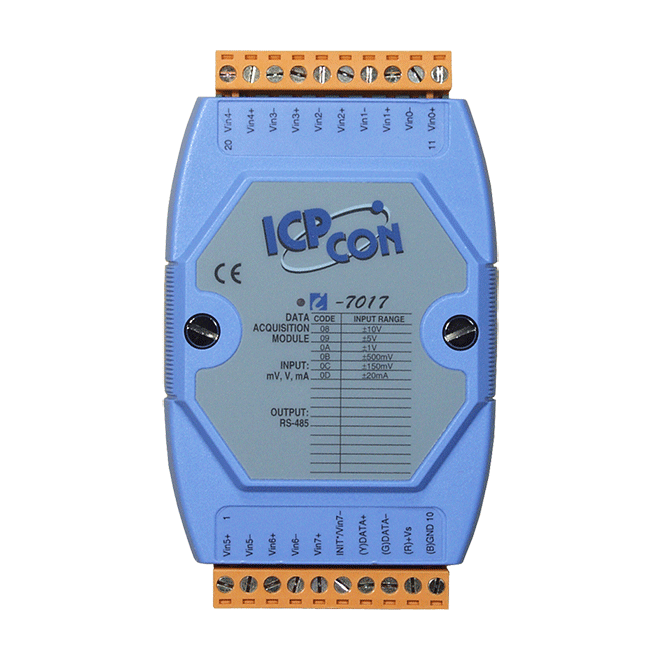

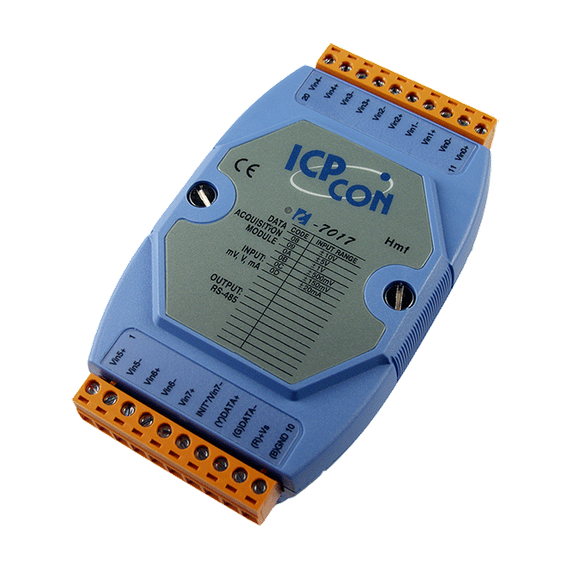

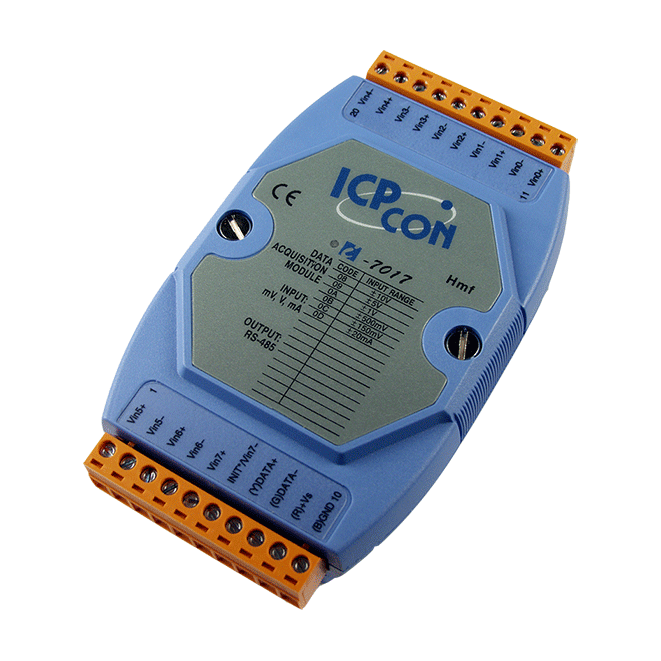

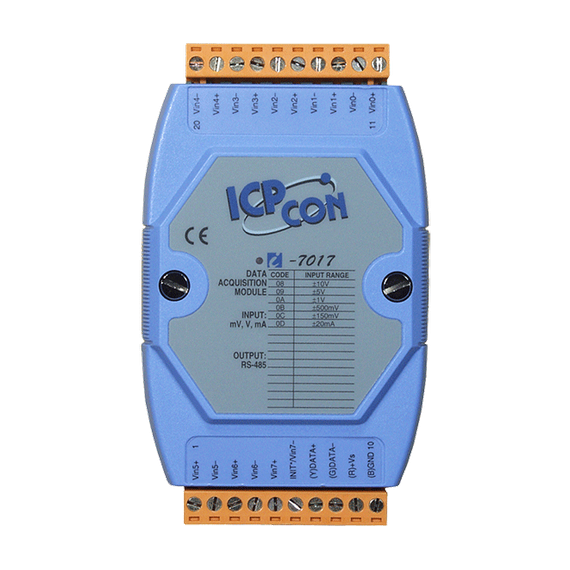

Name: I-7017
Brand: ICP DAS
Price: 24465.06 RUB
Availability: InStock

Главная Каталог Модули ввода-вывода Модули DCONI-7017

Контроллеры и модули Модули ввода-вывода Модули DCON

Реализация корпуса
Внешний вид и материал	Пластик
Монтаж	На стену, На DIN-рейку
Порты ввода-вывода
Количество разъемов RS-485	1
Протоколы связи
Промышленные протоколы	DCON slave
Аналоговый ввод
Каналов аналогового ввода	8
Разрядность АЦП	16 Бит
Диапазон входного сигнала по напряжению	+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току	0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП	10 Гц
Каналов с общим проводом	2
Дифференциальных каналов	6
Порты
Тип коннектора	Винтовые клеммы
Дополнительные функции
Сторожевой таймер	Аппаратный, Программный
Электропитание
DC входное напряжение	10...30 В
Размеры
Ширина	72 мм
Глубина	35 мм
Высота	123 мм
Требования к условиям использования
Рабочая температура	-25...75 °C
Сертификация и поддерживаемые стандарты
Стандарты ЭМС	МЭК 61000-4-2, МЭК 61000-4-4

Документация

📄 I-7012(D)_I-7012F(D)_I-7017_M-7017_I-7017F_M-7017H_M-7017HL_I-7017C_M-7017C_I-7017FC_Datasheet

📄 Установочные размеры модулей 7000 серии компании ICP DAS

📄 Модули серии I-7000. Каталог.

📄 Руководство пользователя I-7017, I-7018, I-7019, M-7017, M-7018, M-7019

📄 Спецификация I-7017, I-7017F, M-7017

📄 I-7012, I-7014, I-7017 Руководство пользователя на русском языке

Программное обеспечение

💾 DCON Utility

Добрый день, есть 2-ух контактный датчик, работающий по 4-20 мА. Могу ли я его подключить к модулю напрямую?

Добрый день, Дмитрий.
Токовые датчики подключаются к этому модулю ввода по схеме ниже:

Как видно из схемы, параллельно входам VinX+ и VinX-, необходимо подключить прецизионный резистор 125 Ом, 2AB125R. Данный модуль не имеет внутреннего источника питания, поэтому должен использоваться внешний.

P.S. если у Вас будут подключены только токовые датчики, то возможно стоит использовать модуль M-7017C, который имеет встроенные резисторы.

Команда ICP-DAS, 25.12.2024 в 16:26
