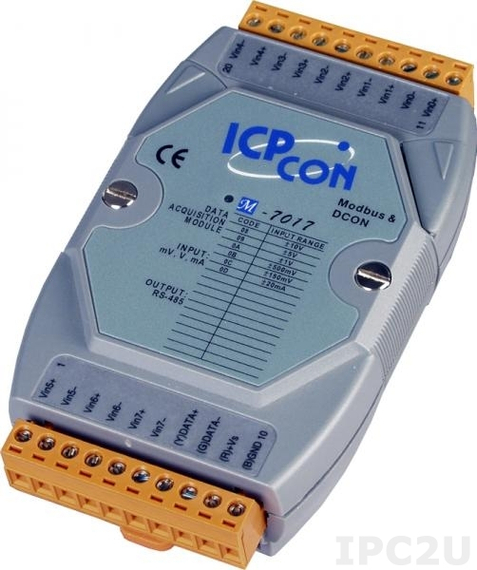

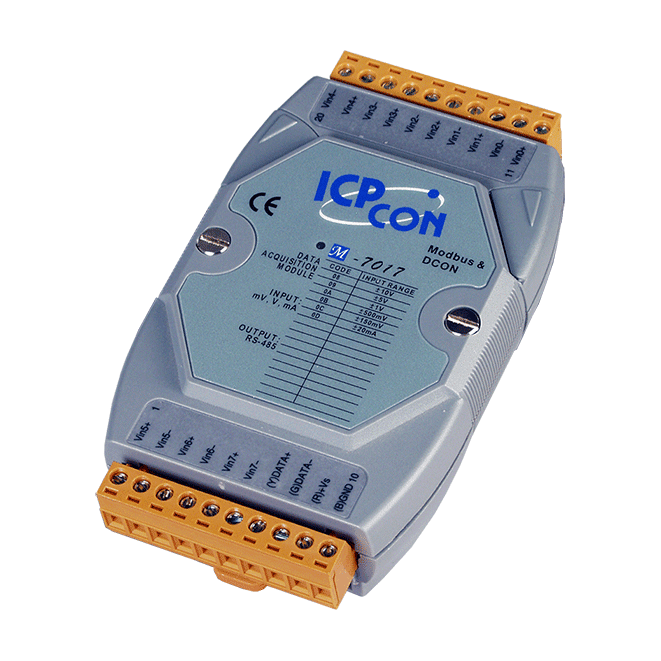

Реализация корпуса | |
Внешний вид и материал | Пластик |
Монтаж | На стену, На DIN-рейку |
Порты ввода-вывода | |
Количество разъемов RS-485 | 1 |
Протоколы связи | |
Промышленные протоколы | Modbus RTU slave, DCON slave |
Аналоговый ввод | |
Каналов аналогового ввода | 8 |
Разрядность АЦП | 16 Бит |
Диапазон входного сигнала по напряжению | +/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В |
Диапазон входного сигнала по току | 0...20 мА, 4...20 мА, -20...+20 мА |
Частота выборки АЦП | 10 Гц |
Каналов с общим проводом | 2 |
Дифференциальных каналов | 6 |
Порты | |
Тип коннектора | Винтовые клеммы |
Дополнительные функции | |
Сторожевой таймер | Аппаратный, Программный |
Электропитание | |
DC входное напряжение | 10...30 В |
Размеры | |
Ширина | 72 мм |
Глубина | 35 мм |
Высота | 123 мм |
Требования к условиям использования | |
Рабочая температура | -25...75 °C |
Сертификация и поддерживаемые стандарты | |
Стандарты ЭМС | МЭК 61000-4-2, МЭК 61000-4-4 |
Документация
📄 I-7012(D)_I-7012F(D)_I-7017_M-7017_I-7017F_M-7017H_M-7017HL_I-7017C_M-7017C_I-7017FC_Datasheet
📄 Установочные размеры модулей 7000 серии компании ICP DAS
📄 Руководство пользователя I-7017, I-7018, I-7019, M-7017, M-7018, M-7019
Программное обеспечение
Добрый день, есть 2-ух контактный датчик, работающий по 4-20 мА. Могу ли я его подключить к модулю напрямую?
Добрый день, Дмитрий.
Токовые датчики подключаются к этому модулю ввода по схеме ниже:
![](https://files.icp-das.ru/files/1/3041/36006881/original/reply_122.png)
![]()
Как видно из схемы, параллельно входам VinX+ и VinX-, необходимо подключить прецизионный резистор 125 Ом, 2AB125R. Данный модуль не имеет внутреннего источника питания, поэтому должен использоваться внешний.
P.S. если у Вас будут подключены только токовые датчики, то возможно стоит использовать модуль M-7017C, который имеет встроенные резисторы.
Токовые датчики подключаются к этому модулю ввода по схеме ниже:
![](https://files.icp-das.ru/files/1/3041/36006881/original/reply_122.png)
Как видно из схемы, параллельно входам VinX+ и VinX-, необходимо подключить прецизионный резистор 125 Ом, 2AB125R. Данный модуль не имеет внутреннего источника питания, поэтому должен использоваться внешний.
P.S. если у Вас будут подключены только токовые датчики, то возможно стоит использовать модуль M-7017C, который имеет встроенные резисторы.
Команда ICP-DAS, 14.08.2024 в 17:30
