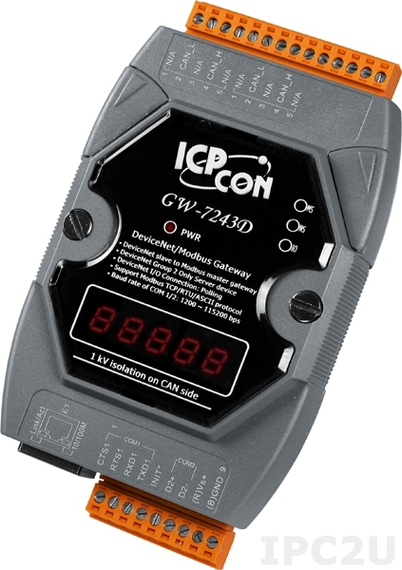

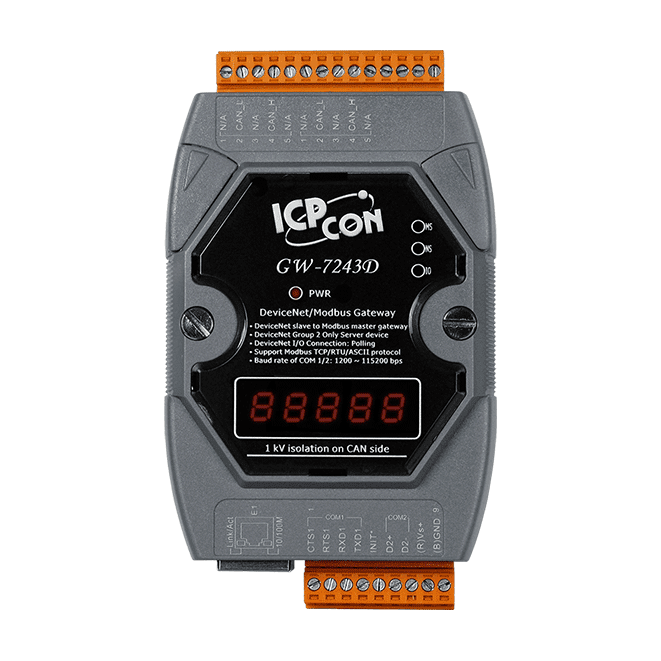

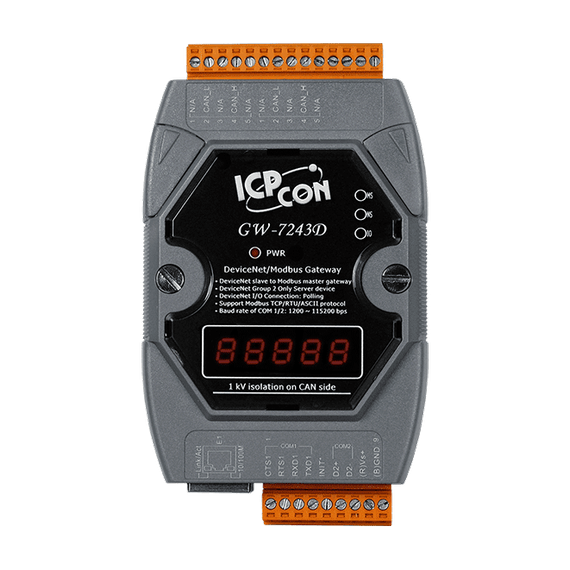

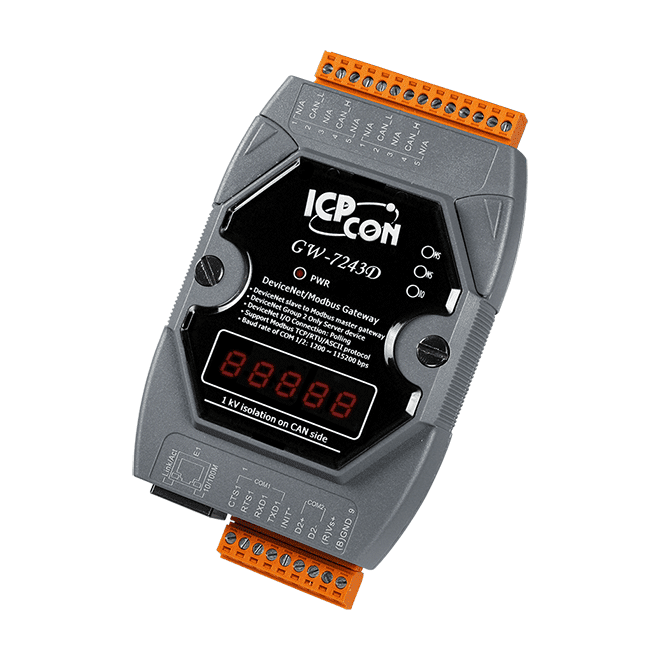

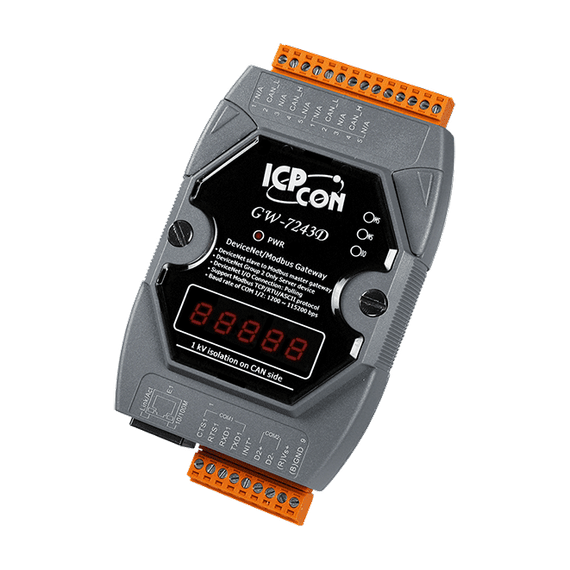

Устройство GW-7243D реализует функции ведомого (слейва) DeviceNet и ведущего (мастера) Modbus, что позволяет мастеру DeviceNet получать доступ к ведомым устройствам Modbus.
В сети DeviceNet модуль действует как устройство типа "Group 2 Only Server" (Только Сервер Группы 2) и ожидает установления соединения с мастером DeviceNet.
В сети Modbus GW-7243D является мастер-устройством и циклически отправляет команды для доступа к Modbus-слейв устройствам.

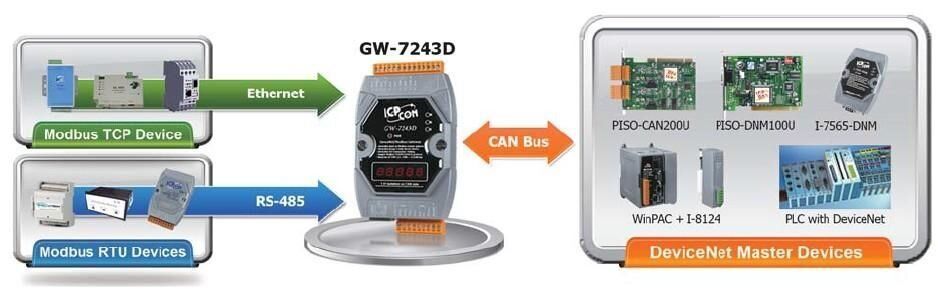

Интерфейсы клиента Modbus TCP и мастера Modbus RTU/ASCII на GW-7243D могут работать одновременно. Эта особенность позволяет пользователям интегрировать различные типы Modbus-слейв устройств в сеть DeviceNet, независимо от того, используют ли эти устройства для связи интерфейсы Ethernet, RS-232 или RS-485.
Для упрощения эксплуатации GW-7243D предоставляется утилита GW-7243D Utility, предназначенная для настройки и генерации EDS-файла (Electronic Data Sheet). Это помогает легко и быстро создавать приложения.
Особенности DeviceNet
Соответствие спецификации DeviceNet, Том I/II, Редакция 2.0.
Подписчик DeviceNet типа "Group 2 Only Server" (Только Сервер Группы 2).
Поддержка набора соединений в автономном режиме (Offline Connection Set) и сообщения об отключении устройства (Device Shutdown Message).
Максимальная длина явных (Explicit) и I/O данных: 240 байт.
Поддерживаемые соединения: одно "Explicit Connection" (Явное соединение), одно соединение "Polled Command/Response" (Опрос/Ответ).
Особенности Modbus RTU
Пользователь может выбрать протокол Modbus RTU или Modbus ASCII для каждого COM-порта.
Максимальная поддержка 10 команд Modbus RTU/ASCII для каждого COM-порта.
Максимальная поддержка 1920 каналов DI/O (дискретный ввод/вывод) для одной команды Modbus RTU/ASCII.
Максимальная поддержка 120 каналов AI/O (аналоговый ввод/вывод) для одной команды Modbus RTU/ASCII.
Максимальная поддержка для каждого COM-порта:
2048 каналов DI (дискретный ввод)
2048 каналов DO (дискретный вывод)
1024 канала AI (аналоговый ввод)
1024 канала AO (аналоговый вывод)
Особенности Modbus TCP
Максимальная поддержка 4 устройств Modbus TCP.
Максимальная поддержка 5 команд Modbus TCP для каждого устройства Modbus TCP.
Максимальная поддержка 1920 каналов DI/O для одной команды Modbus TCP.
Максимальная поддержка 120 каналов AI/O для одной команды Modbus TCP.
Максимальная поддержка для каждого устройства Modbus TCP:
2048 каналов DI
2048 каналов DO
1024 канала AI
1024 канала AO
