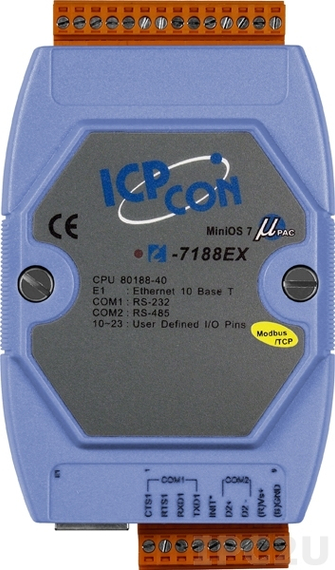

I-7188EX-MTCP
PC-совместимый промышленный контроллер 40МГц, 512кб Flash, 512кб SRAM, Ethernet, 1xRS232, 1xRS485, Modbus TCP, кабель CA-0910x1
- Производитель:
- ICP DAS
- Тактовая частота:
- 40 МГц
- Предустановленная память:
- 512 кБ
- Объем встроенной Flash-памяти:
- 512 кБ
- Всего последовательных портов:
- 2
- Количество 10 Mb Ethernet:
- 1
- Предуставновленная ОС:
- Mini OS7
- Требования к температуре при работе:
- -25 ... 75 °С
Спецификация
Реализация корпуса
- Внешний вид и материал:
- Пластик
- Монтаж:
- На DIN-рейку
Тип установленного процессора
- Установленный процессор:
- 80188-совместимый
- Тактовая частота:
- 40 МГц
ОЗУ
- Тип ОЗУ:
- SRAM
- Предустановленная память:
- 512 кБ
Встроенная память
- Объем встроенной Flash-памяти:
- 512 кБ
- Объем памяти EEPROM:
- 2 кБ
- Объем энергонезависимой памяти NVRAM:
- 31 Байт
Порты ввода-вывода
- Всего последовательных портов:
- 2
- Количество разъемов RS-232:
- 1
- Количество разъемов RS-485:
- 1
Сетевые порты
- Количество 10 Mb Ethernet:
- 1
- Тип коннектора 10 Mb Ethernet:
- RJ-45
Полевые протоколы
- Протокол Modbus TCP:
- Slave, Master
- Протокол Modbus RTU:
- Master
Слоты расширения
- Общее число слотов:
- 1
- Совместимые модули:
- Платы x
Операционная система
- Предуставновленная ОС:
- Mini OS7
- Среда разработки:
- MiniOS7 Studio(TC++1.01, TC 2.01, BC++ 3.1 ~ 5.2x, MSC 6.0, MSVC++ от 1.5.2)
- Способ конфигурирования:
- C/C++
Сторожевой таймер
- Аппаратный:
- Да
- Время срабатывания:
- 0.8 c
Электропитание
- Требования по напряжению DC:
- 10 ... 30 В
- Мощность потребления:
- 2 Вт
Требования к условиям использования
- Требования к температуре при работе:
- -25 ... 75 °С
- Требования к влажности:
- 10 ... 90 % (без конденсации)
Требования к условиям хранения
- Требования к температуре хранения:
- -30 ... 80 °С
Размеры
- Ширина:
- 72 мм
- Высота:
- 33 мм
- Глубина:
- 119 мм
Файлы
Шина расширения контроллеров I-7188X, I-7188E (PDF, 1.04 Мб)
Установочные размеры модулей 7000 серии компании ICP DAS (PDF, 155.55 Кб)
I-7188E серия. Руководство пользователя по аппаратной части. (PDF, 6.04 Мб)
Описание библиотеки программирования MiniOS7 (CHM, 43.74 Кб)
Описание комманд MiniOS7 (CHM, 32.09 Кб)
Описание библиотеки файловой системы для модулей хранения информации (CHM, 166.54 Кб)
Руководство по программированию Web Server Lite (PDF, 4.24 Мб)
Datasheet (PDF, 1.58 Мб)
Аналоги
PC-совместимый промышленный MTCP контроллер 80МГц, 512кб Flash, 640кб SRAM, 2xRS232/485, Ethernet, MiniOS7, Modbus
Цена по запросу
Нужна помощь?
Задайте вопрос online, или отправьте заявку на e-mail: russia@icp-das.ru
Габариты
Вес
Вес брутто: 0.315 кгВес нетто: 0.2 кг
