Как подключится к контроллеру I-7188 c ROM-DOS?

Соедините RS-232 COM порт компьютера с COM портом, предназначенным для загрузки программ и отладки контроллера I-7188.

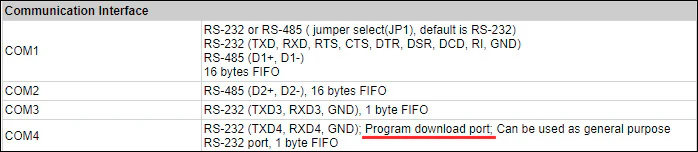

Узнать номер порта можно из спецификации на вашу модель контроллера. В описании написан Program download port.
Соединение осуществляется перекрестным кабелем с распайкой:

Rx ——— TxD4

Tx ——— RxD4

GND ——— GND
Работа с контроллером осуществляется через утилиту 7188w.exe.
При включении контроллера COM порт для отладки работает со следующими параметрами:

Baud rate – 57600
Start bit: 1
Data bit: 8
Stop bit: 1, no parity

Поэтому для автоматической установки соединения с контроллером необходимо запустить программу 7188w.exe с этими настройками.

Описание команд:
/c# : выбор COM порта, # - номер порта
/b# : установка скорости, # - скорость (значение по умолчанию 115200)

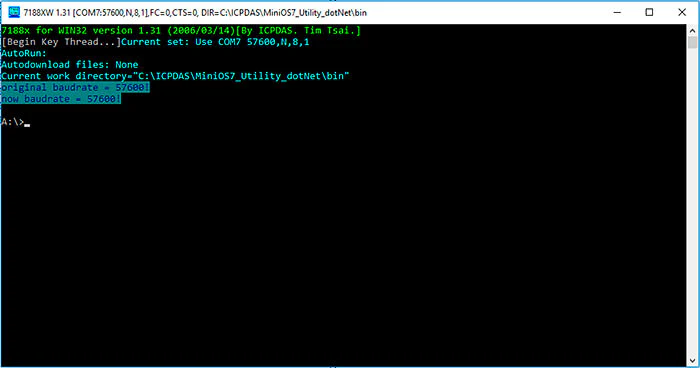

Если все настроено правильно, то вы попадете в корень диска A:\ контроллера.

Читайте также: Где скачать 7188.exe?
