Как провести диагностику устройства на MiniOS7?

28 Августа 2024

Программа MiniOS7 Utility для работы с устройствами с предустановленной OC MiniOS7 позволяет проводить аппаратную диагностику устройства.
Программа позволяет провести проверку SRAM, EEPROM, NVRAM, Flash память. LED, WatchDog, RTC.

Шаг 1. Установить соединение

Для начала диагностики установите соединение с устройством через Ethernet или COM-порт.

Шаг 2. Запуск программы диагностики

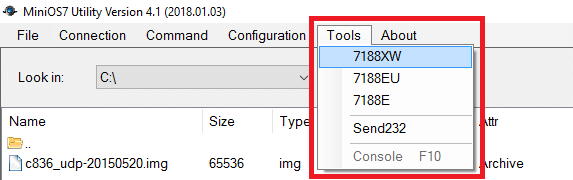

2.1 Если соединение установлено через COM-порт, выберите Tools – 7188XW

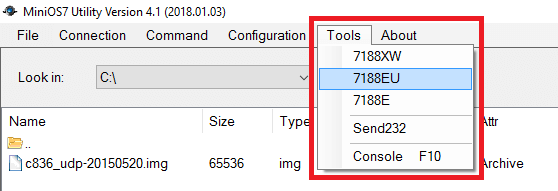

2.2 Если соединение установлено через Ethernet, выберите Tools -7188EU (для UDP) или 7188E (для TCP)

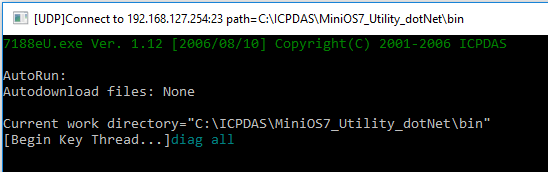

Шаг 3. Для полной диагностики в открывшемся окне введите команду: diag all

Для выборочной диагностики используйте опции:

DIAG [option]	ram:	проверка SRAM
	eeprom:	проверка EEPROM
	nvram:	проверка NVRAM
	led:	проверка LED
	led5:	проверка 5DigitL
	ed flash:	проверка FLASH MEMORY
	wdt:	проверка WatchDog Timer
	clock:	(check) display system TIMER ticks

В процессе диагностики от пользователя может потребоваться несколько раз замкнуть перемычку Init и нажать на функциональные кнопки. Следите за сообщениями от программы.
