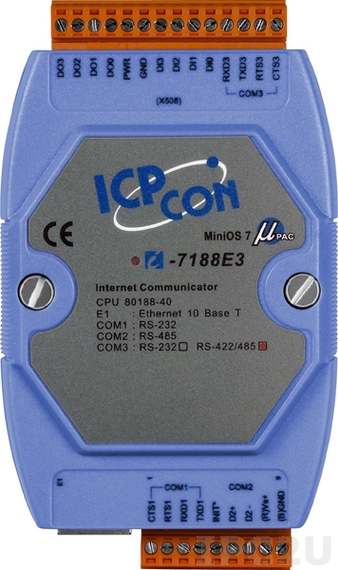

I-7188E3
Программируемый Преобразователь последовательных интерфейсов, 1xRS-232, 1xRS-485, 1xRS-422/485, 4DI, 4DO
- Всего последовательных портов:
- 3
- Количество разъемов RS-232:
- 1
- Количество разъемов RS-422:
- 1
- Количество разъемов RS-485:
- 1
- Требования к температуре при работе:
- -25 ... 75 °С
Спецификация
Реализация корпуса
- Внешний вид и материал:
- Пластик
- Монтаж:
- На стену, На DIN-рейку
Тип установленного процессора
- Установленный процессор:
- 80188-совместимый
- Тактовая частота:
- 40 МГц
ОЗУ
- Тип ОЗУ:
- SRAM
- Предустановленная память:
- 384 кБ
Порты ввода-вывода
- Всего последовательных портов:
- 3
- Количество разъемов RS-232:
- 1
- Скорость RS-232 (максимум):
- 115200 Бит/с
- Количество разъемов RS-422:
- 1
- Скорость RS-422 (максимум):
- 115200 Бит/с
- Количество разъемов RS-485:
- 1
- Скорость RS-485 (максимум):
- 115200 Бит/с
Сетевые порты
- Количество 10 Mb Ethernet:
- 1
Цифровой ввод
- Количество каналов DI:
- 4
- Тип DI:
- Мокрый контакт
- Приемник/Источник:
- Приемник
- Высокий уровень для контакта с внешним питанием:
- 3.5 ... 30 В
- Низкий уровень для контакта с внешним питанием:
- 0 ... 1 В
Цифровой вывод
- Количество каналов DO:
- 4
- Тип DO:
- Открытый коллектор
- Приемник/источник:
- Приемник
- Выходное напряжение:
- 0 ... 30 В
- Максимальный ток на выходе:
- 100 мА
Порты и кабели в комплекте
- Тип коннектора:
- Винтовые клеммы
Электропитание
- Требования по напряжению DC:
- 10 ... 30 В
- Мощность потребления:
- 2 Вт
Операционная система
- Предуставновленная ОС:
- Mini OS7
- Среда разработки:
- MiniOS7 Studio(TC++1.01, TC 2.01, BC++ 3.1 ~ 5.2x, MSC 6.0, MSVC++ от 1.5.2)
- Способ конфигурирования:
- C/C++
Требования к условиям использования
- Требования к температуре при работе:
- -25 ... 75 °С
- Требования к влажности:
- 5 ... 90 % (Без конденсации)
Требования к условиям хранения
- Требования к температуре хранения:
- -40 ... 80 °С
- Требования к влажности при хранении:
- 5 ... 90 % (Без конденсации)
Размеры
- Ширина:
- 72 мм
- Высота:
- 123 мм
- Глубина:
- 33 мм
Опции
Файлы
Установочные размеры модулей 7000 серии компании ICP DAS (PDF, 155.55 Кб)
I-7188E серия. Руководство пользователя по аппаратной части. (PDF, 6.04 Мб)
Описание библиотеки программирования MiniOS7 (CHM, 43.74 Кб)
Описание комманд MiniOS7 (CHM, 32.09 Кб)
Руководство по программированию Web Server Lite (PDF, 4.24 Мб)
Габариты
Вес
Вес брутто: 0.35 кгВес нетто: 0.2 кг
