28.09.2023

Win-Graf контроллеры серии XP-9x88-IoT на ОС Windows 10 IoT

Серия Win-GRAF XP-9000-IoT представляет собой программируемые автоматические контроллеры (PAC) на базе Windows 10 IoT Enterprise, которые объединяют в себе вычислительные возможности, встраиваемый ввод/вывод (I/O) (опционально) и операторский интерфейс в единое устройство, предоставляя идеальное решение для сбора данных и управления в одном PAC.

Контроллеры оснащены процессором Intel E3845, имеют слоты для расширения ввода/вывода (I/O) 1/3/7 штук и разнообразные интерфейсы, включая двойной Gigabit Ethernet, VGA, порты USB, интерфейсы RS-232 и RS-485. Для локальных слотов I/O предусмотрена возможность использования модулей ввода/вывода из серий I-9K или I-97K, а также доступны дополнительные возможности для расширения ввода/вывода через Ethernet или модули ввода/вывода с интерфейсом RS-485.

Подробнее про контроллеры AXP-9000-loT в статье: Продвинутые контроллеры AXP-9000-IoT под управлением Windows IoT 10 Enterprise для индустрии 4.0

Преимущества использования контроллеров с Windows 10 IoT Enterprise на 64-битной платформе x86 следующие:

Увеличение скорости обработки данных: благодаря процессору Intel E3845, Win-GRAF теперь может работать более эффективно на платформе IoT, что способствует более быстрой обработке данных.
Повышение уровня интернет-безопасности: повышение уровня операционной системы приводит к усилению безопасности системы.
Поддержка богатого ассортимента приложений, разработанных для Windows 10: поддержка универсальных приложений Windows, что расширяет возможности разработки и использования разнообразных приложений.

Контроллеры XP-9x88-IoT поддерживают исполнительную среду Win-GRAF.

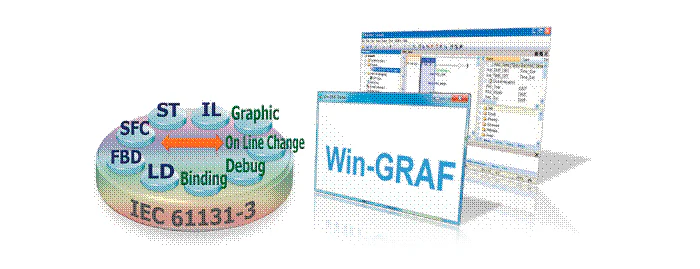

Win-GRAF - это платформа разработки программного обеспечения, совместимая с IEC 61131-3, предназначенная для создания решений в области промышленного управления и автоматизации. Это программное средство разработки позволяет пользователям создавать настраиваемые программные приложения для широкого спектра систем промышленного управления и может быть реализовано на всех PAC Win-GRAF от ICP DAS.

Открытая архитектура Win-GRAF позволяет пользователям интегрировать и настраивать конкретные приложения. Программные интерфейсы для C++, C# и LabVIEW обеспечивают обмен данными между рабочим временем и программным обеспечением от сторонних разработчиков.

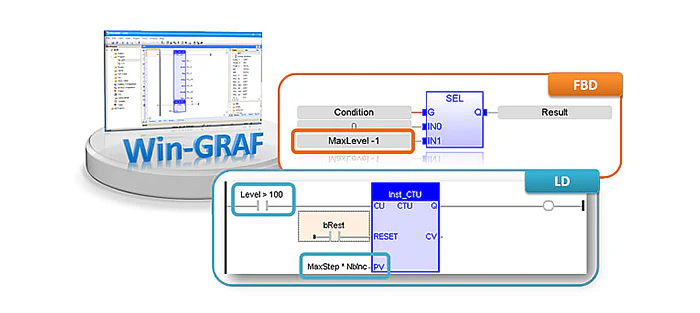

Среда разработки Win-GRAF Workbench предоставляет широкий спектр библиотек и предварительно созданных функциональных блоков, которые можно использовать для быстрого и эффективного создания сложных систем управления. Кроме того, интегрированная среда разработки (IDE) включает в себя удобный графический интерфейс пользователя, редактор кода, инструменты отладки и возможности симуляции, что облегчает задачу разработчиков при тестировании и проверке своих приложений.

Подробнее про сравнение Win-GRAF контроллеров в статье: ICP DAS провела сравнение Win-GRAF контроллеров с ПЛК Siemens

Преимущества программного обеспечения:

Поддержка бесплатного HMI-программного обеспечения eLogger.
Поддержка различных протоколов: Мастер Modbus TCP/RTU/ASCII, Ведомый Modbus TCP/RTU и DCON.
Функция связывания данных позволяет обмениваться данными между PAC.
Функция "Изменение в реальном времени" позволяет вносить незначительные изменения в проект во время его выполнения, без необходимости остановки работающей программы.
Поддержка онлайн-отладки/управления и оффлайн-симуляции программ.
Пользовательские функциональные блоки могут быть созданы с использованием Visual Studio 2008 и запущены в среде Win-GRAF.

В таблице ниже представлены основные отличительные особенности каждого из контроллеров серии.

Model	CPU	Системная память	Энергонезависимая память	Накопитель	Разрешение экрана	Ethernet порт	USB порт	RS-232/ RS-485	I/O слоты

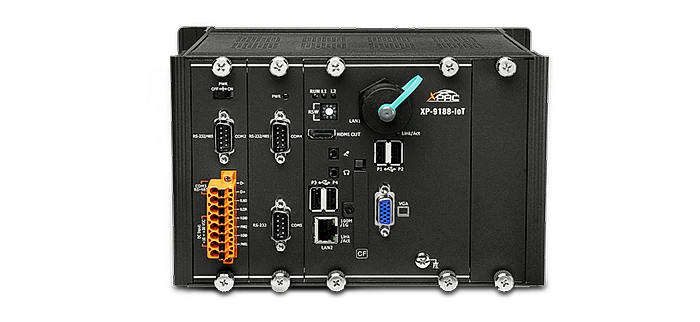

XP-9188-IoT	E3845 1.91 GHz, Quad-core	4 GB DDR3 SDRAM	128 KB MRAM; 16 KB EEPROM	64 GB SSD; 32 GB CF card	VGA 1280 x 1024~1920 x 1080 (16: 9) , 640 x 480~1024 x 768 (4 : 3) HDMI 2560 x 1600 @ 24bpp	2	4	4	1

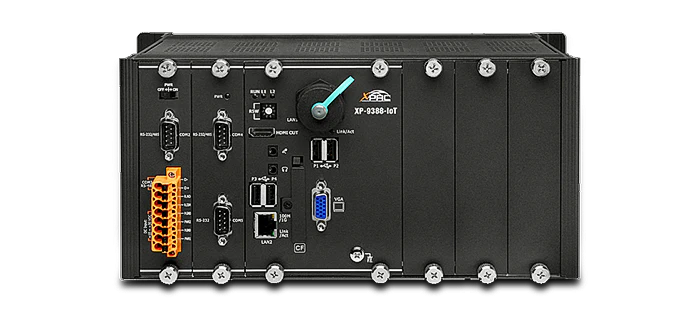

XP-9388-IoT									3
XP-9788-IoT									7
