ICP DAS провели сравнение Win-GRAF контроллеров с ПЛК Siemens

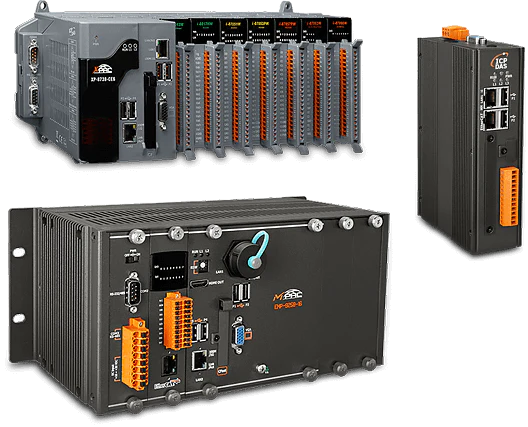

Специалисты компании ICP DAS провели тестирование производительности своих Win-GRAF контроллеров и сравнили результаты с аналогичными ПЛК от Siemens. Основное сравнение характеристик представлено в таблицах ниже, а подробное сравнение доступно в файле.

В тесте были рассмотрены контроллеры с поддержкой среды программирования Win-GRAF, которая поддерживает стандарт IEC 61131-3 и позволяет создавать алгоритмы на промышленных языках LD, ST, FBD, SFC и IL.

Сравнение аппаратных характеристик ПЛК:

Название	ICP DAS					Siemens
Модель	EMP-9x58-xx*	EMP-2848M	RPAC-2658	XP-8x38-CE6	WP-9x28-CE7 WP-8x28-CE7	S7-300	S7-1500, (S7-1200)
Коммуникационные порты
Ethernet	2xRJ45	1xRJ45	3xRJ45	2xRJ45	2xRJ45	-	1xRJ45
COM	RS-232/485					RS-232/485/422
USB	2					-
EtherCAT	1xRJ45	1xRJ45	-	-	-	-	-
Profinet	-	-	-	-	-	-	Profinet
Profibus	-	-	-	-	-	RS-485
Кол-во слотов	2	-	-	7	8	21	8
Максимальное количество дискретных и аналоговых сигналов
DI	16384	4096	1600	1824	1824	256	16 384
DO	16384	4096	1600	1824	1824	256	16 384
AI	2108	2048	1600	1712	1728	64	1 024
AO	2108	2048	1600	1712	1728	64	1 024
Поддержка промышленных протоколов
Ethernet	Modbus TCP/IP		Modbus TCP/IP			-	Modbus TCP/IP
Ethernet	EtherCAT		Modbus TCP/IP			-	Profinet, Profibus
Serial	Modbus RTU, ASCII					Profibus	Modbus RTU, ASCII,
Modbus TCP/IP Server	✔	✔	✔	✔	✔	-	✔
TCP/IP Client	✔	✔	✔	✔	✔	-	✔
RTU Slave	✔	✔	✔	✔	✔	-	✔
RTU master	✔	✔	✔	✔	✔	-	✔
OPC UA Server	✔	-	✔	✔	✔	-	✔
OPC UA Client	-	-	-	-	-	-	✔
Web сервер	-	-	-	-	-	-	✔
Резервирование	-	-	✔	✔	✔

Контроллеры EMP-9x58-xx все еще находятся на стадии доработки и тестирования, следите за обновлениями на нашем сайте.

Сравнение программных характеристик ПЛК:

Название	ICP DAS					Siemens
Модель	EMP-9x58-xx*	EMP-2848M	RPAC-2658	XP-8x38-CE6	WP-9x28-CE7 WP-8x28-CE7	S7-300	S7-1500, (S7-1200)
Среда разработки	Win-GRAF					SIMATIC STEP7
Поддержка МЭК 61131-3	LD, FBD , ST, IL, SFC					LAD, FBD,STL, SCL, GRAPH, HiGraph	LAD, FBD,STL, SCL, GRAPH
Лог. функции	✔	✔	✔	✔	✔	✔	✔
Таймеры	✔	✔	✔	✔	✔	✔	✔
Счетчики	✔	✔	✔	✔	✔	✔	✔
Компараторы	✔	✔	✔	✔	✔	✔	✔
Мат. функции	✔	✔	✔	✔	✔	✔	✔
PID	PID	PID	PID	PID	PID	PID based functions	PID Compact PID 3-step PID Temp Autotune
Логирование данных	✔	✔	✔	✔	✔	-	✔
Управление движением	✔	✔	-	-	-	✔	✔

Сравнение времени обработки данных на ЦПУ:

Модель	Bit	WORD	Fixed point	Floating point
EMP-9x58-xx* i5	4.6 нс	4.7 нс	5.3 нс	5.0 нс
EMP-2848M	17.76 нс	13.83 нс	18.94 нс	19.74 нс
RPAC-2658	44 нс	45 нс	62 нс	63 нс
WP-9x28-CE7	38 нс	43 нс	54 нс	112 нс
XP-8x38-CE6	29 нс	29 нс	32 нс	61 нс
WP-8x28-CE7	38 нс	43 нс	54 нс	112 нс
S7-300 (CPU 312)	100 нс	240 нс	320 нс	1100 нс
S7-400 (CPU 412-2 PN)	31.25 нс	31.25 нс	31.25 нс	62.5 нс
S7-1500 (CPU 1515-2 PN)	30 нс	36 нс	48 нс	192 нс

Основное отличие контролеров ICP DAS заключается в различной производительности ЦПУ, установленной ОС и возможности установки модулей расширения. Наличие нескольких ядер повышают производительность ПЛК и позволяют выполнять несколько задач одновременно, кроме того возможность расширения модулями позволяет обрабатывать множество сигналов ввода-вывода непосредственно на ПЛК без необходимости опрашивать удаленные устройства.

Сравнение контроллеров ICP DAS:

Контроллер	ЦПУ/ Произво-дительность	ОС	Резерви-рование/ Время переклю-чения	Модули в/в	Программи-рование
EMP-9x58-xx* i5	Intel Core i5-8365UE, 4.1 ГГц, 4 ядра	Windows 10 IoT	Нет	e9K, I-9K, I-97K	Win-GRAF, VS.NET 2008
EMP-2848M	Cortex-A53, 1.6 ГГц, 4 ядра	Linux Kernel 4.14.98	Нет	Нет	Win-GRAF
RPAC-2658	i.MX6, 1 ГГц, 4 ядра/ 522	Linux Kernel 4.1.15	Да, 200 мс	Нет	Win-GRAF, C
XP-8x38-CE6	R3600, 1 ГГц, 2 ядра/ 199	Windows CE 6.0	Да, 3 с	I-8K/I-87K	Win-GRAF, VS.NET 2008
WP-9x28-CE7	AM3354, 1 ГГц, 1 ядро/ 115	Windows CE 7.0	Нет	I-9K/I-97K
WP-8x28-CE7	AM3354, 1 ГГц, 1 ядро/ 115	Windows CE 7.0	Нет	I-8K/I-87K

Результаты теста показали, что основные характеристики Win-GRAF контроллеров от ICP DAS аналогичны или даже превосходят ПЛК от Siemens. Конечно ПЛК от ICP DAS нельзя назвать полными аналогами ПЛК от Siemens, но в большинстве случаев возможностей Win-GRAF контроллеров достаточно для решения основных задач АСУ ТП, КИПиА, диспетчеризации и автоматизации производства.
