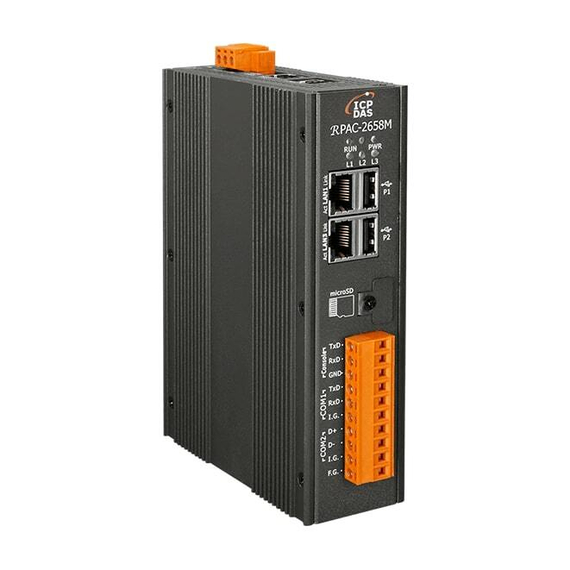

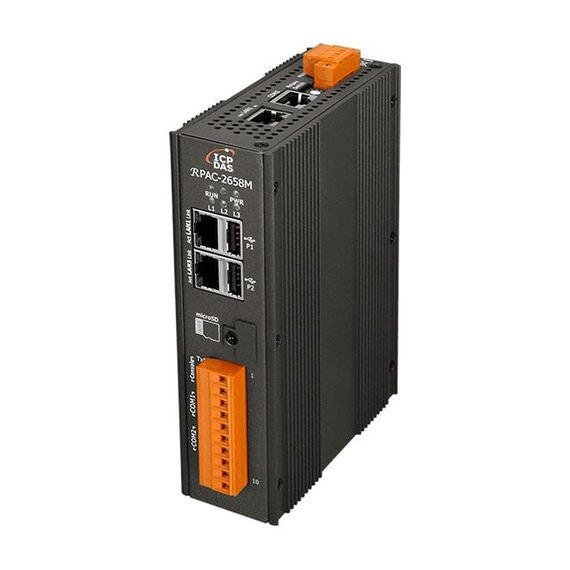

RPAC-2658M
Реализация корпуса |
|
Внешний вид и материал | Металл |

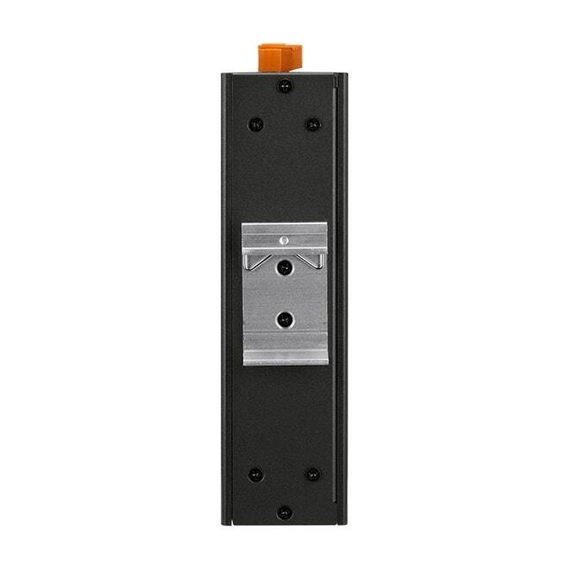

Монтаж | На DIN-рейку |
IP-защита изделия | IP30 |
Тип установленного процессора |
|
Установленный процессор | ARM Cortex A9 |
Тактовая частота | 1 ГГц |
ОЗУ |
|
Тип ОЗУ | DDR3 RAM |
Предустановленная память | 1 ГБ |
Встроенная память |
|
Объем встроенной Flash-памяти | 8 ГБ |
Объём памяти MRAM | 128 кБ |
Устройства хранения данных |
|
Поддержка miniSD | Да |
Объем установленной карты miniSD | 4 ГБ |
Порты ввода-вывода |
|
Всего последовательных портов | 3 |
Количество разъемов RS-232 | 1 |
Количество разъемов RS-422 | 1 |
Количество разъемов RS-485 | 1 |
Количество разъемов USB | 2 |
Количество USB v2.0 | 2 |
Сетевые порты |
|
Количество 10/100/1000 Mb Ethernet | 3 |
Тип коннектора 10/100/1000 Mb Ethernet | 3xRJ-45 |
Полевые протоколы |
|
Протокол Modbus TCP | Slave, Master |
Протокол Modbus RTU | Slave, Master |
Протокол DCON | Slave |
Операционная система |
|
Предустановленная ОС | Linux OS |
Предуставленное ПО | Win-GRAF |
Способ конфигурирования | IEC 61131-3 |
Электропитание |
|
Требования по напряжению DC | 12~48 В |
Мощность потребления | 7.2 Вт |
Потребляемый ток | 0.3 А |
Требования к условиям использования |
|
Требования к температуре при работе | -25~75 °С |
Требования к влажности | 10~90 % |
Требования к условиям хранения |
|
Требования к температуре хранения | -40~80 °С |
Размеры |
|
Ширина | 42 мм |
Высота | 164 мм |
Глубина | 129 мм |

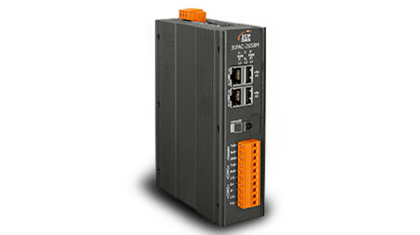

Программируемый логический контроллер на базе Linux и ПО Win-GRAF. Win-GRAF поддерживает языки IEC 61131-3, что позволяет создать алгоритм для ПЛК на промышленных языках LD, ST, FBD, SFC и IL. Кроме того, можно использовать возможности Linux Kernel 4 и написать программу на GCC 5.4.0 (C, C++).
RPAC-2658M имеет 4-х ядерный процессор ARM Cortex-A9 с частотой 1 ГГц, оперативную память 1 Гб и встроенный Flash накопитель 8 Гб eMMC, чего обычно достаточно для выполнения промышленных задач по автоматизации процессов, сбора данных и диспетчеризации.

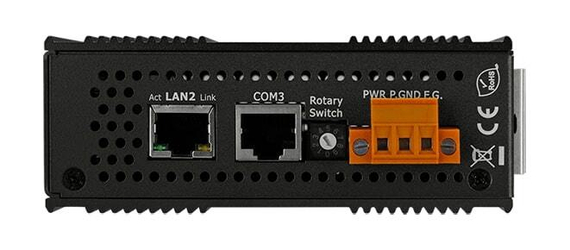

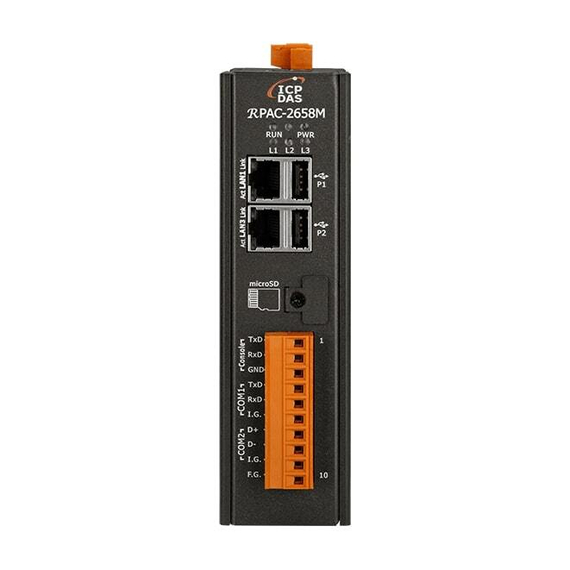

Для хранения данных предусмотрен слот microSD с возможностью установки до 32 Гб памяти. С завода RPAC-2658M идет с предустановленной microSD на 4 Гб. Для взаимодействия с различными модулями ввода-вывода предусмотрены: 3x GLAN, 2x USB и 3x COM.
ПЛК выполнен в металлическом корпусе, имеет степень защиты IP30 и может работать в широком диапазоне температур от -25 до +75°C.
Также RPAC-2658M можно применить в системах АСУ ТП с резервированием компонентов. Например, так может выглядеть схема резервирования с 2-мя ПЛК RPAC-2658M, которые подключены к Ethernet корзине с функцией резервирования iDCS-8830. iDCS-8830 позволяет дублировать модули ввода-вывода, питания и коммуникации, а для получения данных предусмотрена поддержка протокола Modbus TCP.
Основные характеристики ПЛК RPAC-2658M представлены в таблице:
Название | Описание |
Процессор | ARM Cortex-A9, 1 ГГц, 4 ядра |
Оперативная память | 1 Гб DDR3 SDRAM |
Flash память | 8 Гб eMMC |
Накопитель | 4 Гб microSD, до 32 Гб |
Часы реально времени RTC | Да |
Сторожевой таймер | Да |
Порты ввода-вывода | 3 x GLAN 2 x USB 2.0 (host) 1 x RS-232, 1 x RS-485, 1 x RS-422 |
Материал корпуса | Металл |
Габариты | 42 x 164 x 129 мм |
Степень защиты корпуса | IP30 |
Рабочая температура | -25…+75°C |
Операционная система | Linux Kernel 4.1.15 |
ПО Win-GRAF | Поддержка стандарта IEC 61131-3 Языки программирования LD, ST, FBD, SFC, IL Размер кода до 2 Мб Время сканирования 1…15 мс для обычных программ и 15…50 мс для сложных |
Программирование без Win-GRAF | GCC 5.4.0 (C, C++) |
Поддержка протоколов | Modbus TCP Modbus RTU/ASCII DCON |
