Как настроить шлюз серии tGW-700 для преобразования Modbus RTU (Master) в Modbus TCP (Slave)?

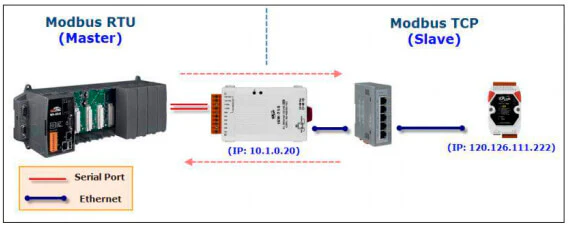

Чтобы передавать данные между Modbus RTU Master и Modbus TCP Slave сделайте следующие настройки:

1. Зайдите на веб-интерфейс модуля

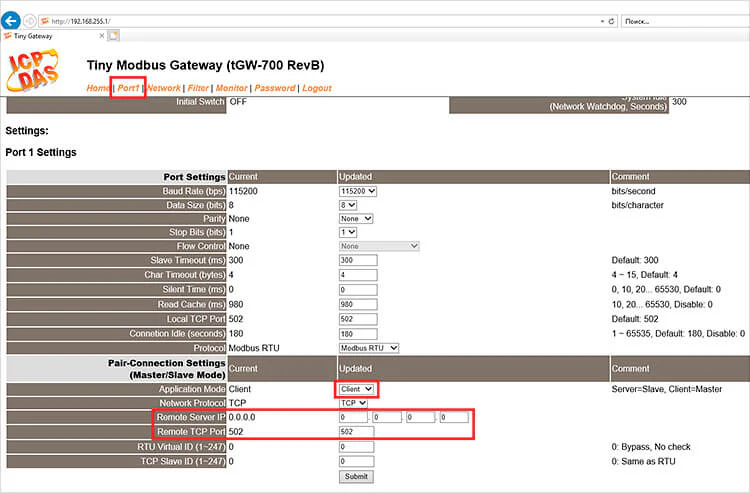

2. На вкладке Port1 в разделе Pair-Connection Settings установите следующие параметры:

Application Mode: выберите Client
Remote Server IP: введите IP адрес Modbus TCP (slave) устройства
Remote TCP Port: Введите порт устройства Modbus TCP (502)
Нажмите Submit

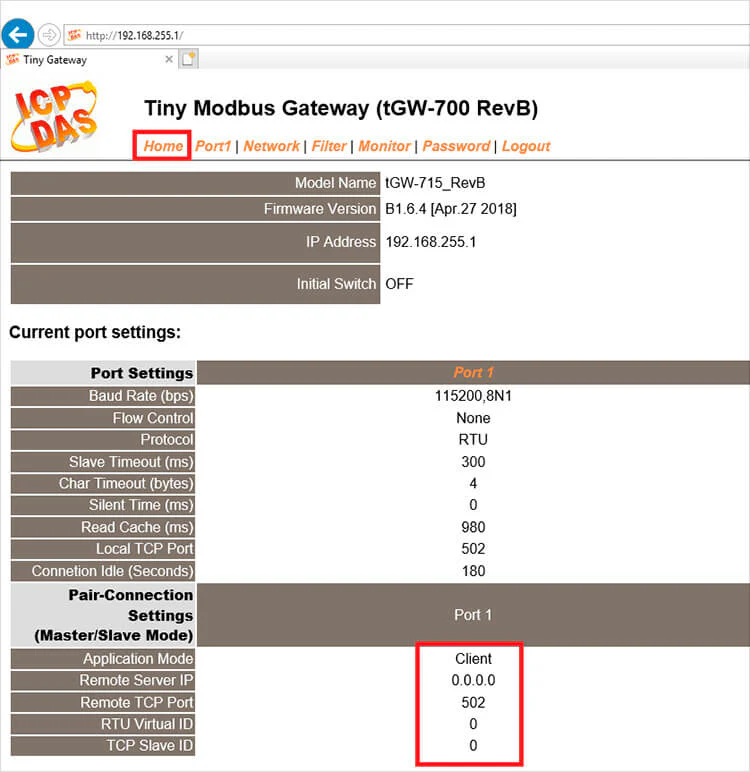

3. Во вкладке Home убедитесь, что режим работы COM-порта установлен верно.

Оборудование: Шлюзы серии tGW-700
