Как соединить разъем M12 и кабель RJ45?

28 Августа 2024

В данном вопросе приведена схема коммутации и схематичное расположение контактов разъема М12 для сетей 100 Мбит Ethernet. Данная разводка проводов также подходит для коммутаторов с PoE 802.3af

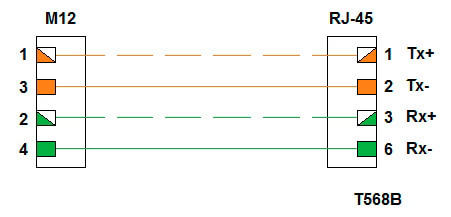

Схема коммутации

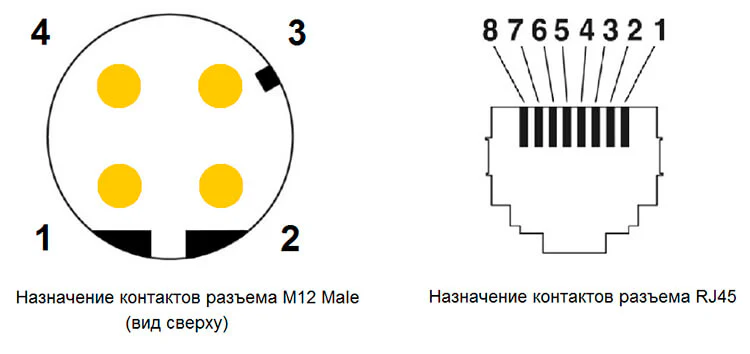

Схематичное расположение контактов
