Как выделить аналоговый сигнал из HART и завести его на аналоговый модуль?

  1. При передаче HART точность аналогового сигнала может снижаться. HART команда cmd(3) позволяет получить до 4 основных значений с HART устройства, в том числе значение аналогового тока.

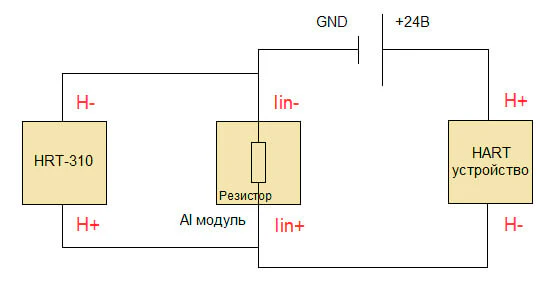

  2. При использовании шлюзов HART с AI-модулем следует использовать HRT-310 (HRT-710 для этих целей не подойдет). Соединение с модулем AI должно быть выполнено параллельно, как показано на рисунке:

  3. Чтобы получить неискаженный аналоговый сигнал, следует выделить аналоговый сигнал из HART сигнала. Эту задачу решает HRT-370, который имеет два выхода: один с чистым аналоговым сигналом токовой тепли, а другой выход повторяет входной HART сигнал.

С характеристиками HRT-370 можно ознакомиться по ссылке.

Оборудование: Шлюзы HART
