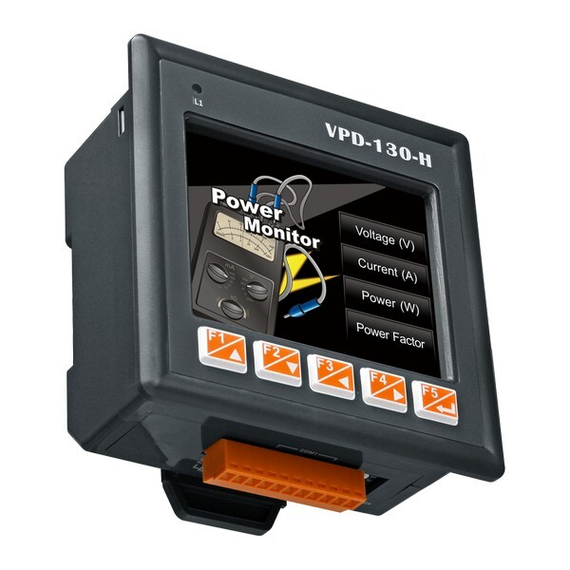

VPD-130-H

Name: VPD-130-H
Brand: ICP DAS
Availability: OutOfStock

Артикул: 07666000

Цена по запросу Оформите заказ, и мы пришлем вам актуальную стоимость и сроки поставки.

Оставить отзыв

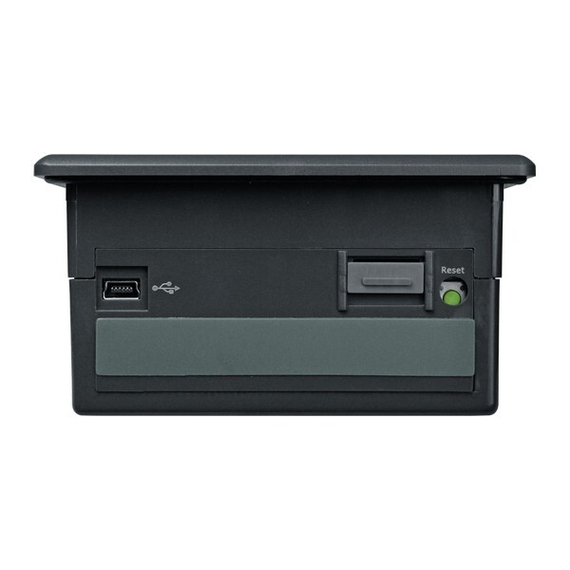

Панель HMI, сенсорный экран 3.5", 1xRS-232/RS-485, USB для загрузки проектов, RTC, 5 клавиш

Товар снят с производства 0

В корзине шт Перейти

Панели оператора Панели оператора VPD

Реализация корпуса
Внешний вид и материал	Пластик

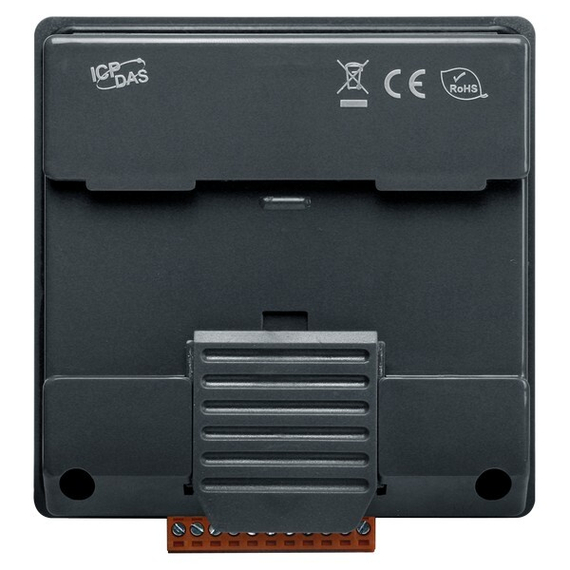

Монтаж	Монтаж в панель, На DIN-рейку
IP-защита фронтальной панели	IP65
Экран
Тип экрана	LCD TFT
Размер дисплея	3.5 "
Максимальное разрешение	320x240 точек
Яркость	270 кд/м2
Сенсорный экран
Тип сенсорного экрана	Резистивный
Установленный накопитель
Объем памяти Flash	16 МБ
Порты ввода-вывода
Всего последовательных портов	1

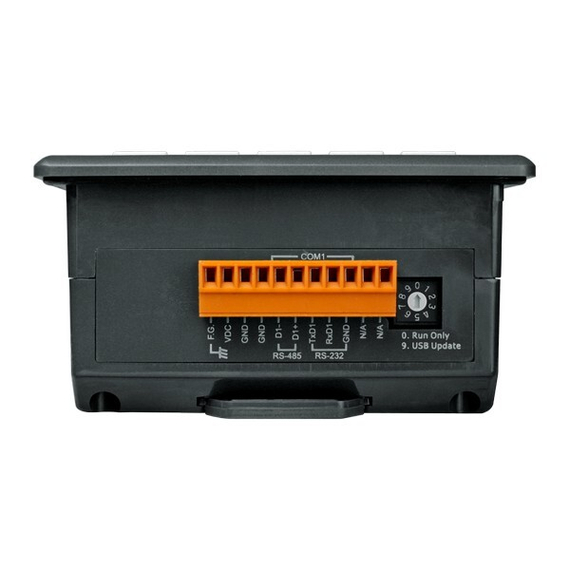

Количество разъемов RS-232/485	1
Протоколы связи
Промышленные протоколы	Modbus RTU slave, Modbus RTU master, DCON master
Операционная система и ПО
Среда разработки	HMIWorks
Способ конфигурирования	Лестничная диаграмма, C/C++
Электропитание
DC входное напряжение	12...48 В
Размеры
Ширина	103 мм
Глубина	53 мм
Высота	103 мм
Требования к условиям использования
Рабочая температура	-20...50 °C
Сертификация и поддерживаемые стандарты
Сертификаты	CE, FCC

Документация

📄 Спецификация VPD-130-H

📄 Руководство по среде разработки HMIWorks

📄 Руководство по программированию HMI серии TPD/VPD

📄 Справочник по API

Программное обеспечение

💾 Среда разработки HMIWorks

💾 Демо примеры TPD и VPD

Модификации

Здесь еще никто не оставлял вопрос или отзыв. Будьте первым!

28 Августа 2024

[HMI Works] Как программировать кнопки на передней панели VPD?

Если Вы программируете на Ladder Diagram (LD), то управление кнопками осуществляется посредством добавления функционального блока (Function Block) из раздела VPD-130: Описание функциональных блоков GetPanelKey: при нажатии на кн…

28 Августа 2024

[HMI Works] Как получить значения аналоговых входов/выходов по Modbus RTU?

Для корректного считывания значений с аналоговых входов или аналоговых выходов модулей серии M-7000, работающих по протоколу Modbus RTU необходимо правильно настроить модуль M-7000 и указать верные параметры при добавлении модуля M-…

28 Августа 2024

[HMI Works] Где скачать HMI Works?

Works Standard Edition это бесплатное программное обеспечение для клиентов ICP DAS, которое используется для разработки прикладных программ для панелей оператора серий TPD и VPD. Скачать HMI Works Standard можно по ссылке Оборудов…
