Сетевые порты | |

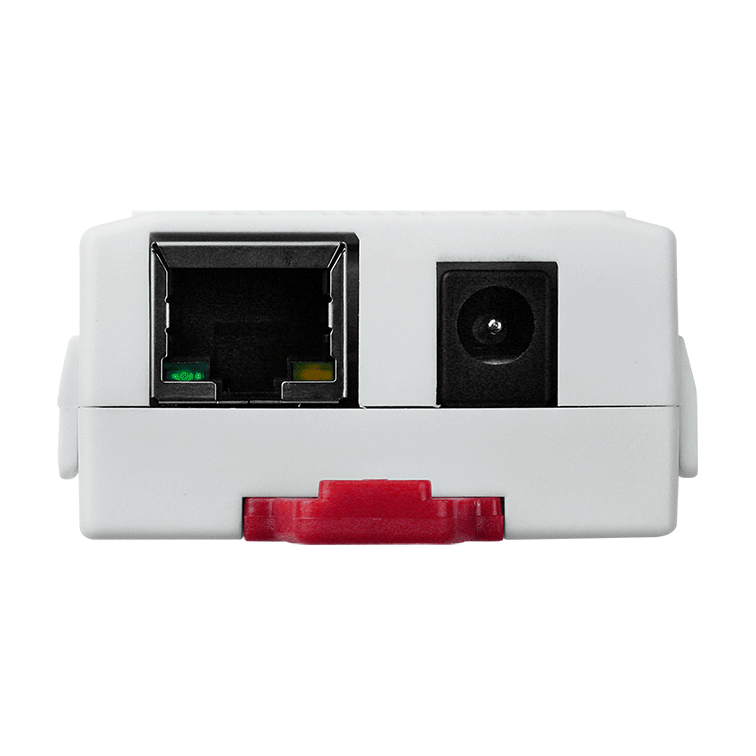

| Количество Ethernet-разъемов | 1 |
| Количество 10/100 Mb Ethernet | 1 |
| Тип коннектора 10/100 Mb Ethernet | RJ-45 |
Порты ввода-вывода | |
| Всего последовательных портов | 3 |
| Количество разъемов RS-485 | 3 |
Способы оповещения и настройки | |
| Метод настройки | WEB-консоль |
Порты | |

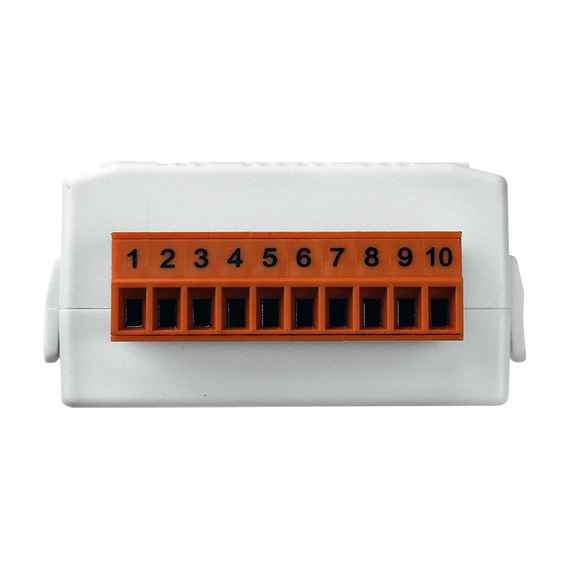

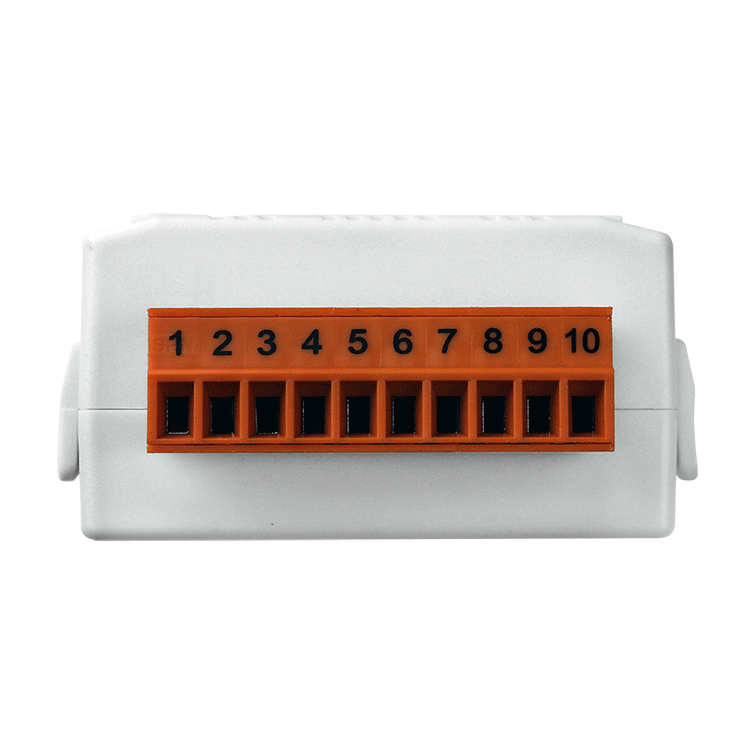

| Тип коннектора | Клеммная колодка |
Кабели | |
| Провода в комплекте | Кабель питания CA-002 |
Электропитание | |
| DC входное напряжение | 12...48 В |
| Питание по PoE | PoE, IEEE 802.3af |
Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | На DIN-рейку |
Размеры | |
| Ширина | 52 мм |
| Глубина | 27 мм |
| Высота | 95 мм |
Документация
📄 Руководство пользователя tSH-7xx
📄 Руководство по обновлению прошивки tSH-700
📄 Настройка tSH-735 на русском
3D модель
Программное обеспечение
💾 Прошивка B2.0.9 для tSH-700 с ревизией revB/revB2 (декабрь 2023)
Вопрос следующий: Есть СПТ961,2 у которого 1 порт RS485 занят расширение доп датчиками, 2-й опросом Scada системой. Так вот вопрос: мне нужно подключиться к 2-му порту и разделить его на опрос двумя разными Scada системами.
Добрый день, Марат.
В данном случае tSH-735 будет выполнять роль арбитра между двумя скадами, его надо будет настроить на режим работы "Mode 2: Modbus Sharer"
В данном случае tSH-735 будет выполнять роль арбитра между двумя скадами, его надо будет настроить на режим работы "Mode 2: Modbus Sharer"
Команда ICP-DAS, 25.12.2024 в 16:22
Возник следующий вопрос, необходимо slave устройство подключить одновременно к двум master. На какие именно входы tSH-735 заводятся мастер, а на какие слейв?
Добрый день, Сергей
Порт, к которому Вы подключаете Slave устройства выбирается в настройках соответствующего режима Mode 2:
Порт, к которому Вы подключаете Slave устройства выбирается в настройках соответствующего режима Mode 2:
Команда ICP-DAS, 25.12.2024 в 16:21
