Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | На DIN-рейку |
Аналоговый ввод | |
| Каналов аналогового ввода | 2 |
| Разрядность АЦП | 14 Бит |
| Диапазон входного сигнала по напряжению | 0...500 мВ, 0...1 В, 0...2.5 В, 0...5 В, 0...10 В |
| Диапазон входного сигнала по току | 0...20 мА, 4...20 мА |
| Частота выборки АЦП | 10 Гц |
| Каналов с общим проводом | 2 |
Порты ввода-вывода | |
| Количество разъемов RS-485 | 1 |
Слоты расширения | |
| Тип модуля | Аналоговый ввод |
Протоколы связи | |
| Промышленные протоколы | Modbus RTU slave, Modbus ASCII slave, DCON slave |
Порты | |

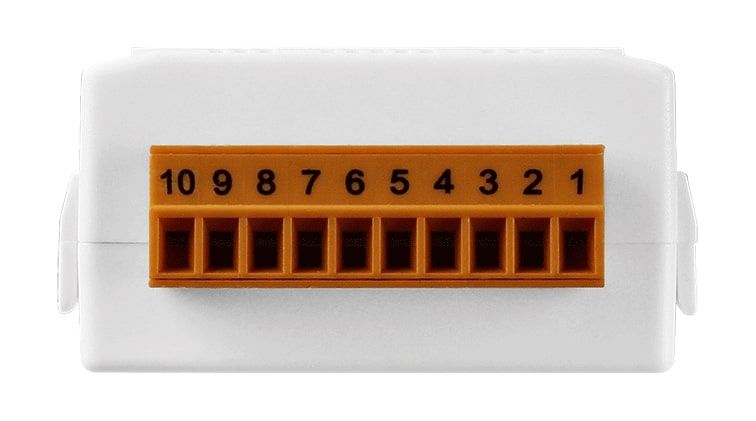

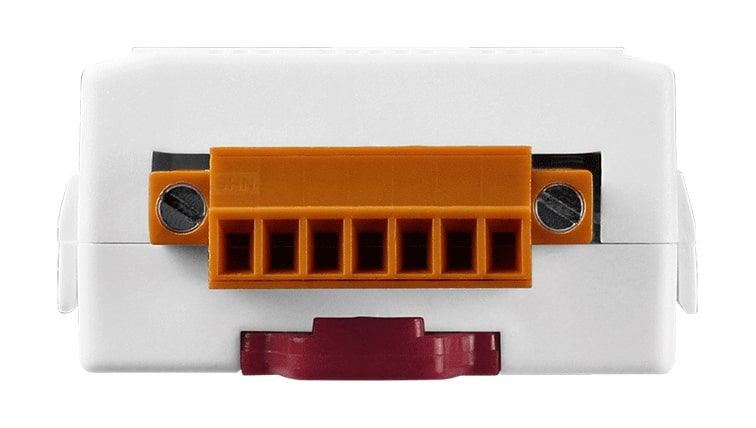

| Тип коннектора | Винтовые клеммы |
Дополнительные функции | |
| Сторожевой таймер | Аппаратный, Программный |
Электропитание | |
| DC входное напряжение | 10...30 В |
Размеры | |
| Ширина | 52 мм |
| Глубина | 27 мм |
| Высота | 98 мм |
Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
Сертификация и поддерживаемые стандарты | |
| Стандарты ЭМС | МЭК 61000-4-2, МЭК 61000-4-4 |
Документация
📄 Руководство по эксплуатации tM-AD
📄 Руководство по быстрому старту tM-AD2
