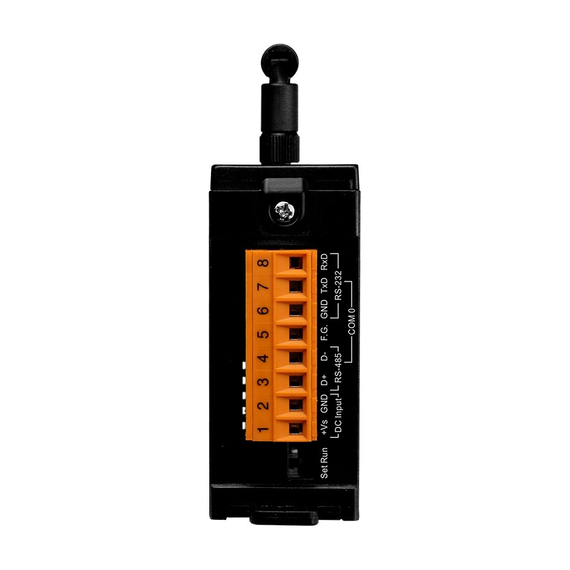

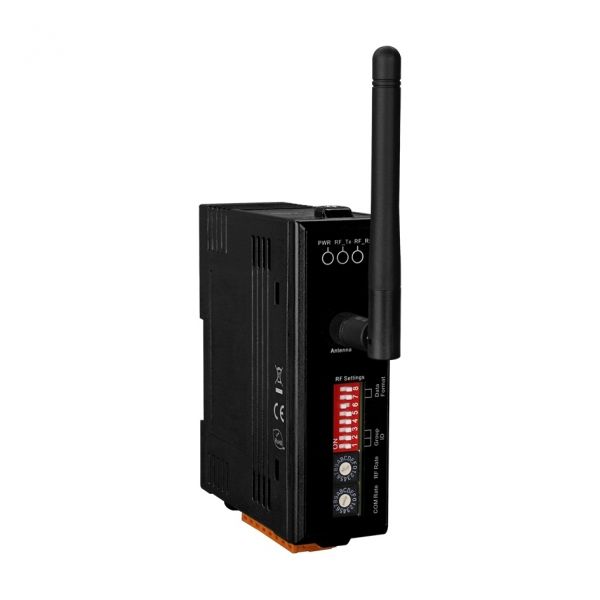

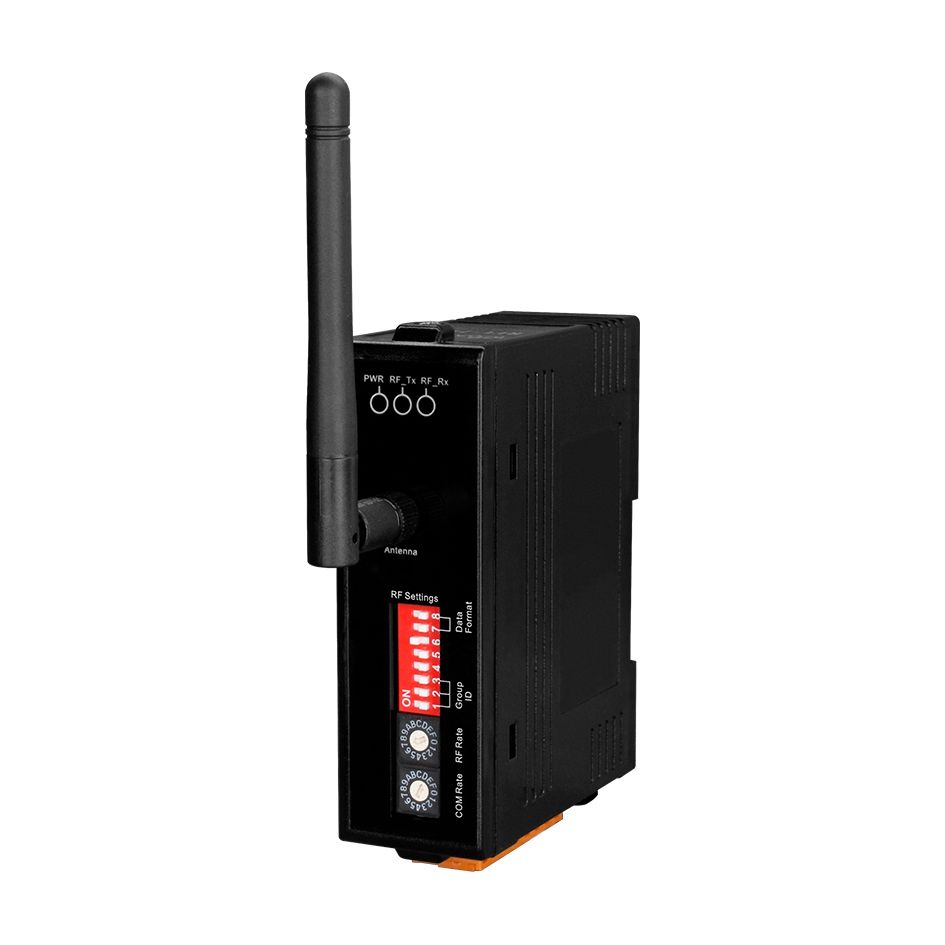

Порты ввода-вывода | |
| Всего последовательных портов | 1 |
| Количество разъемов RS-232/485 | 1 |
Радио интерфейсы | |
| Частота | 433 МГц |
Электропитание | |
| DC входное напряжение | 10...30 В |
Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | На DIN-рейку |
Размеры | |
| Ширина | 33 мм |
| Глубина | 84 мм |
| Высота | 108 мм |
Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
Документация
Модификации

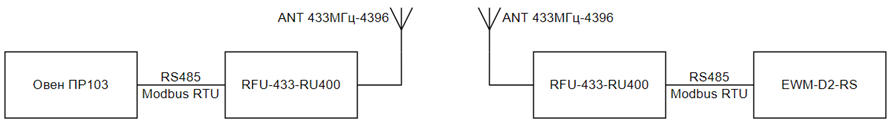

Требуется техническая консультация по оборудованию RFU-433-RU400. Структурная схема в прикреплении. Овен ПР103 опрашивает устройство ERW-D2-RS по протоколу Modbus RTU. На Овен ПР103 установлен таймаут ответа 1 секунда, скорость 9600. Запросы небольшие, не более 2 регистров за запрос.
Наблюдается нестабильная связь даже на минимальном расстоянии (несколько метров), данные то есть, то нет. При исключении из цепи модулей RFU и подключении устройств проводами, работает все корректно.
Используем антенну Триада-4396.
Можете дать рекомендации?
Антенна используемая нами подходит к RFU?
Какие таймауты для протокола Modbus рекомендуется использовать (таймаут ответа, таймаут между получением ответа и нового запроса)?
Какие настройки можно выполнить на RFU для обеспечения стабильной связи?
Наблюдается нестабильная связь даже на минимальном расстоянии (несколько метров), данные то есть, то нет. При исключении из цепи модулей RFU и подключении устройств проводами, работает все корректно.
Используем антенну Триада-4396.
Можете дать рекомендации?
Антенна используемая нами подходит к RFU?
Какие таймауты для протокола Modbus рекомендуется использовать (таймаут ответа, таймаут между получением ответа и нового запроса)?
Какие настройки можно выполнить на RFU для обеспечения стабильной связи?
Добрый день, Дмитрий. По приведённой конфигурации можно сделать вывод, что проблема с высокой вероятностью связана именно с радиоканалом и его настройкой, поскольку при прямом проводном подключении обмен по Modbus RTU работает корректно.
По существу ваших вопросов сообщаем следующее:
- Используемая вами антенна по рабочей частоте в целом соответствует диапазону 433 МГц, в котором работает RFU-433-RU400, однако стоит проверить совместимость разъема и условия установки антенны. Для RFU-433-RU400 используется антенна с разъёмом RP-SMA. Кроме того, применяемая вами антенна является врезной, и её характеристики могут существенно зависеть от установки на металлическую поверхность, выполняющую роль противовеса. Если антенна подключена без корректного монтажа, это может приводить к нестабильной связи даже на малом расстоянии.
- По таймаутам Modbus RTU. В руководстве на RFU-433-RU400 не приведены прямые рекомендации по таймаутам Modbus RTU. Однако, поскольку устройство работает как прозрачный радиомодем, при обмене необходимо закладывать дополнительное время на прохождение данных по радиоканалу.
В качестве стартовых рекомендаций предлагаем:
- таймаут ответа slave: 1000–1500 мс;
- пауза между окончанием ответа и следующим запросом: не менее 200 мс.
Если после этого связь останется нестабильной, рекомендуется дополнительно увеличить межзапросную паузу до 300–500 мс и проверить работу повторно.

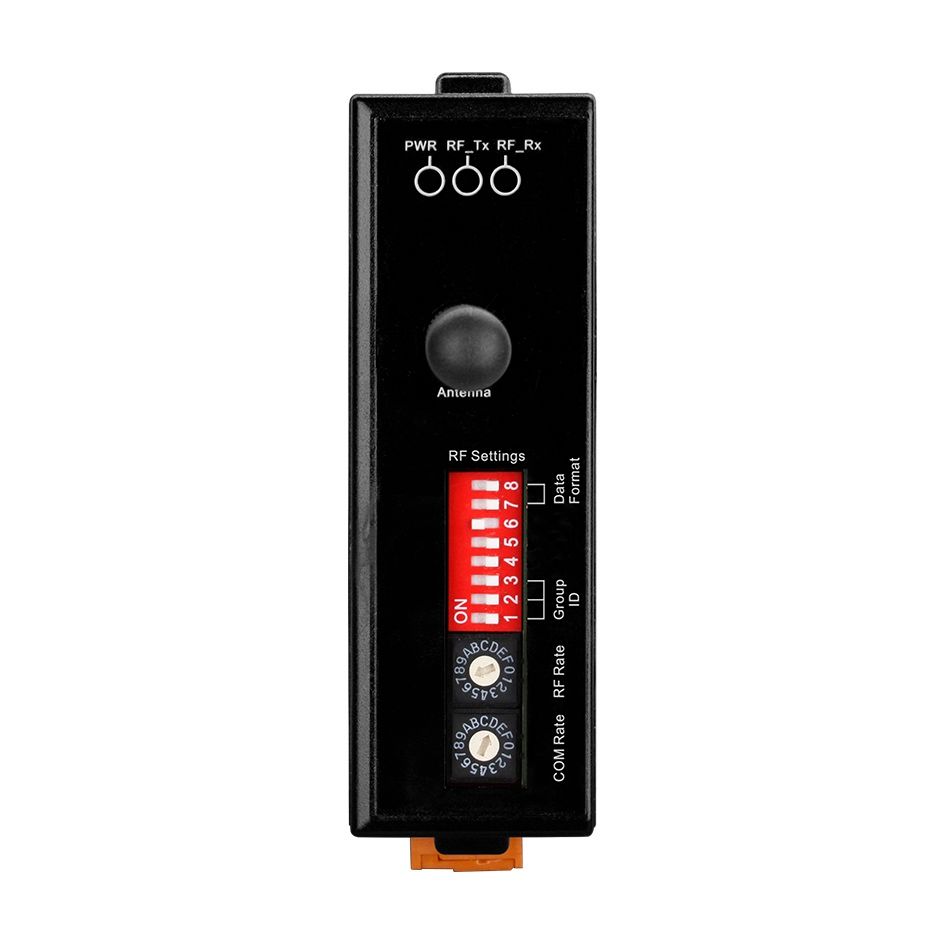

- По настройкам RFU-433-RU400. Для повышения стабильности связи рекомендуем проверить и при необходимости скорректировать следующие параметры на обоих RFU:
- одинаковая скорость COM-порта: 9600 bps;
- одинаковый формат данных: 8,N,1;
- одинаковый Group ID;
- выбранный RF Channel;
- RF Baud Rate;
- Output Power;
- параметр Message Duty.
Также рекомендуем:
- проверить работу на другом RF-канале;
- убедиться, что на обоих модулях установлен одинаковый Group ID;
- не располагать антенны слишком близко к металлическим препятствиям и кабельным трассам;
- по возможности выполнить тест с штатными антеннами ICP DAS либо с заведомо подходящей 433 МГц антенной с корректным разъёмом.
По существу ваших вопросов сообщаем следующее:
- Используемая вами антенна по рабочей частоте в целом соответствует диапазону 433 МГц, в котором работает RFU-433-RU400, однако стоит проверить совместимость разъема и условия установки антенны. Для RFU-433-RU400 используется антенна с разъёмом RP-SMA. Кроме того, применяемая вами антенна является врезной, и её характеристики могут существенно зависеть от установки на металлическую поверхность, выполняющую роль противовеса. Если антенна подключена без корректного монтажа, это может приводить к нестабильной связи даже на малом расстоянии.
- По таймаутам Modbus RTU. В руководстве на RFU-433-RU400 не приведены прямые рекомендации по таймаутам Modbus RTU. Однако, поскольку устройство работает как прозрачный радиомодем, при обмене необходимо закладывать дополнительное время на прохождение данных по радиоканалу.
В качестве стартовых рекомендаций предлагаем:
- таймаут ответа slave: 1000–1500 мс;
- пауза между окончанием ответа и следующим запросом: не менее 200 мс.
Если после этого связь останется нестабильной, рекомендуется дополнительно увеличить межзапросную паузу до 300–500 мс и проверить работу повторно.
- По настройкам RFU-433-RU400. Для повышения стабильности связи рекомендуем проверить и при необходимости скорректировать следующие параметры на обоих RFU:
- одинаковая скорость COM-порта: 9600 bps;
- одинаковый формат данных: 8,N,1;
- одинаковый Group ID;
- выбранный RF Channel;
- RF Baud Rate;
- Output Power;
- параметр Message Duty.
Также рекомендуем:
- проверить работу на другом RF-канале;
- убедиться, что на обоих модулях установлен одинаковый Group ID;
- не располагать антенны слишком близко к металлическим препятствиям и кабельным трассам;
- по возможности выполнить тест с штатными антеннами ICP DAS либо с заведомо подходящей 433 МГц антенной с корректным разъёмом.
Команда ICP-DAS, 27.03.2026 в 15:55
Аналоги

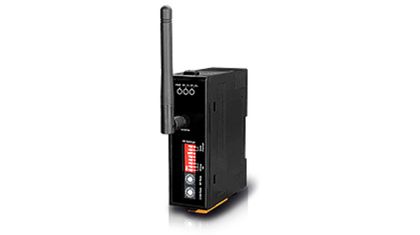

Радиомодем с интерфейсом RS-232 и слотом для установки плат ввода-вывода XV, частота 433 МГц, 19 dBm (79 мВт)
