Измерение параметров электрической сети | |
| Частота | 50/60Гц |
| Входное напряжение | 10…300В переменного тока |
| Каналов измерения напряжения | 2 (однофазн.) |
| Входной ток | 100А |
| Каналов измерения тока | 4 |
| Тип трансформатора | Трансформатор тока с разъемным сердечником |
| Измеряемые параметры | Истинное среднеквадратическое значение напряжения (Uскз), Истинное среднеквадратическое значение тока (Iскз), Активная мощность (кВт), Активная энергия (кВт·ч), Полная мощность (кВ·А), Полная энергия (кВ·А·ч), Реактивная мощность (кВ·А·R), Реактивная энергия (кВ·А·R·ч), Коэффициент мощности, Частота |
Цифровой вывод | |
| Количество каналов DO | 2 |
| Тип (транзистора, реле) | Электромеханическое реле |
| Максимальный ток на выходе | 5000 мА |
Протоколы связи | |
| Промышленные протоколы | Modbus RTU |
Порты ввода-вывода | |
| Всего последовательных портов | 1 |
| Количество разъемов RS-485 | 1 |
| Максимальная скорость RS-422/485 | 115200 bps |
Электропитание | |
| DC входное напряжение | 12...48 В |
Требования к условиям использования | |
| Рабочая температура | -20...70 °C |
| Влажность | 10-90% |
Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | На DIN-рейку |
Размеры | |
| Ширина | 33 мм |
| Глубина | 127 мм |
| Высота | 100 мм |
Сертификация и поддерживаемые стандарты | |
| Сертификаты | ROHS |
| Стандарты безопасности | EN 61010 |

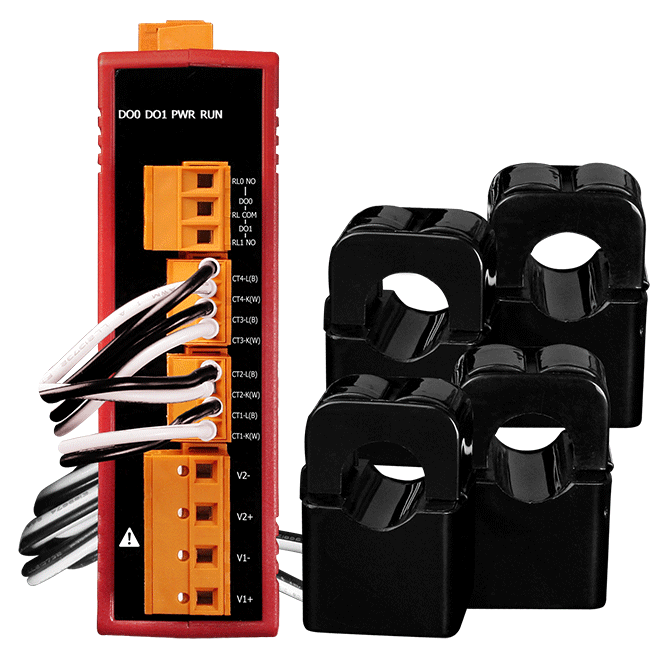

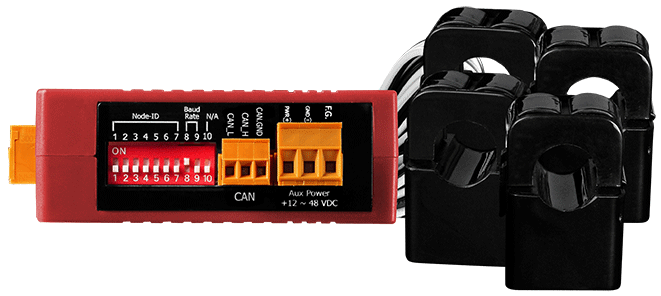

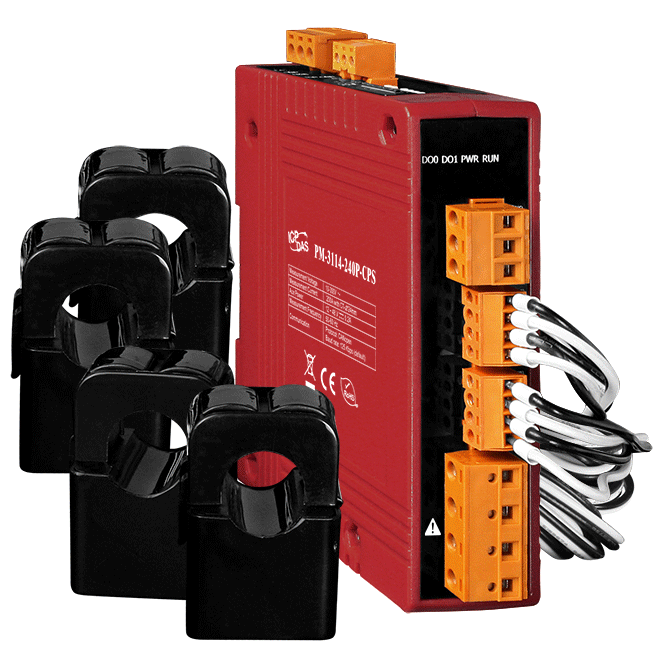

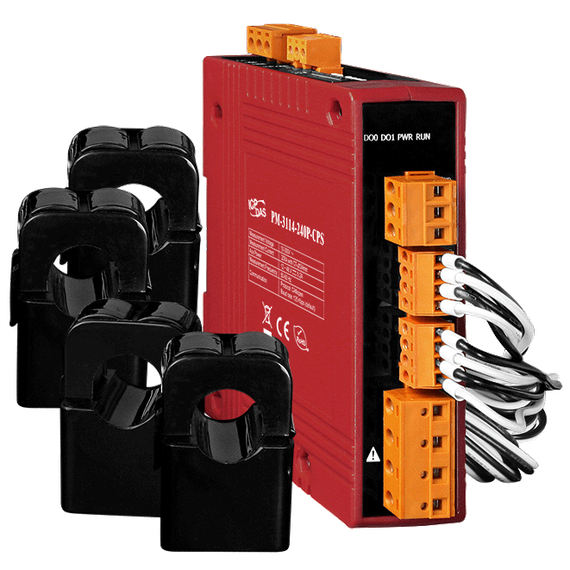

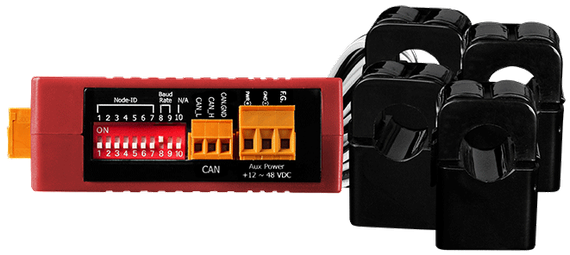

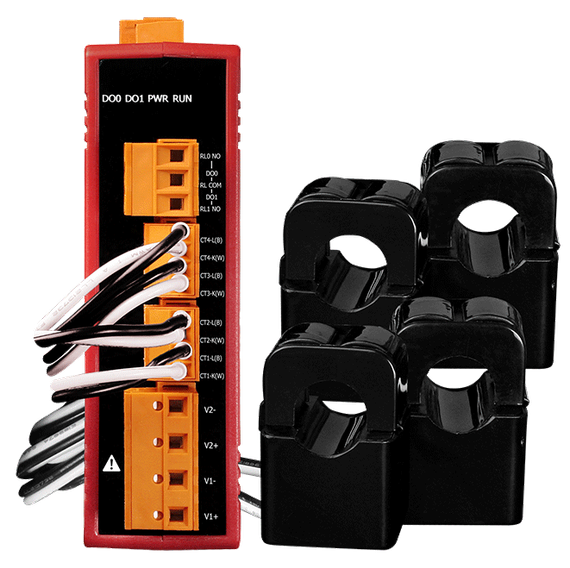

ICP DAS PM-3114-160P — однофазный интеллектуальный счетчик/анализатор электроэнергии серии PM-3114 с интерфейсом Modbus RTU. Поддерживает 4 однофазные петли 1P2W, измерение напряжения 10–300 В AC и тока до 100 А с комплектными clip-on трансформаторами тока Ø16 мм. Измеряет True RMS напряжение и ток, активную, реактивную и полную мощность/энергию, коэффициент мощности и частоту. Оснащен 2 релейными выходами, портом RS-485, питается от 12–48 В DC, монтируется на DIN-рейку.
