Реализация корпуса | |
| Монтаж | На DIN-рейку |
Аналоговый ввод | |
| Каналов аналогового ввода | 10 |
| Разрядность АЦП | 16 Бит |
| Диапазон входного сигнала по напряжению | +/-15 мВ, +/-50 мВ, +/-100 мВ, +/-500 мВ, +/-1 В, +/-2.5 В |
| Частота выборки АЦП | 10 Гц |
| Дифференциальных каналов | 10 |
| Подключаемая термопара | J: -210 ... +1200°C, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: -50 ... +1765°C, B: 0...1820 °С, N: -270...+1300 °С, C: 0...+2320 °С, L(DIN43710): -200...+900 °С, M: -200...+100 °С |
Цифровой вывод | |
| Количество каналов DO | 3 |
| Тип (транзистора, реле) | Открытый коллектор |
| Приемник/источник | Приемник (NPN), Источник (PNP) |
| Выходное напряжение | 5~50 В |
| Максимальный ток на выходе | 650 мА |
Сетевые порты | |
| Всего Ethernet портов | 2 |
Слоты расширения | |
| Тип модуля | Температурный |
Протоколы связи | |
| Промышленные протоколы | Modbus TCP server, Modbus UDP slave |
Порты | |
| Тип коннектора | 2xRJ45 Ethernet, Клеммная колодка |
Электропитание | |
| DC входное напряжение | 12...48 В |
Размеры | |
| Ширина | 76 мм |
| Глубина | 120 мм |
| Высота | 42 мм |
Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
| Влажность | 10-90% |

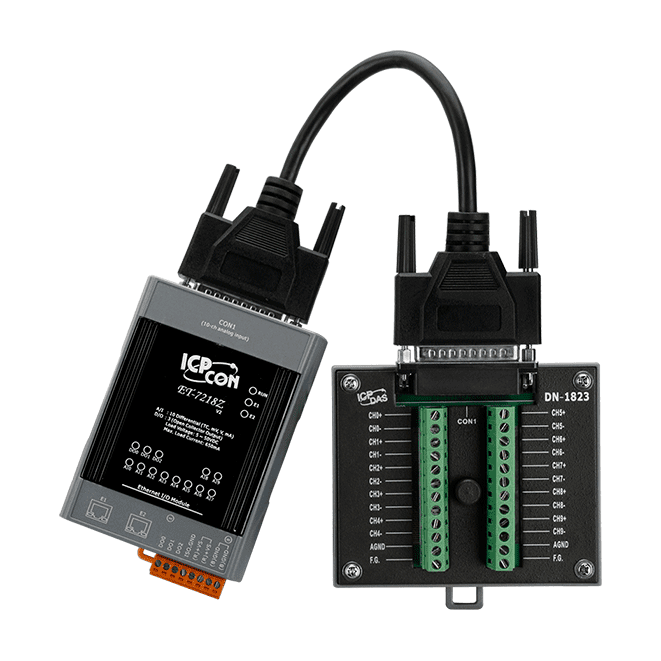

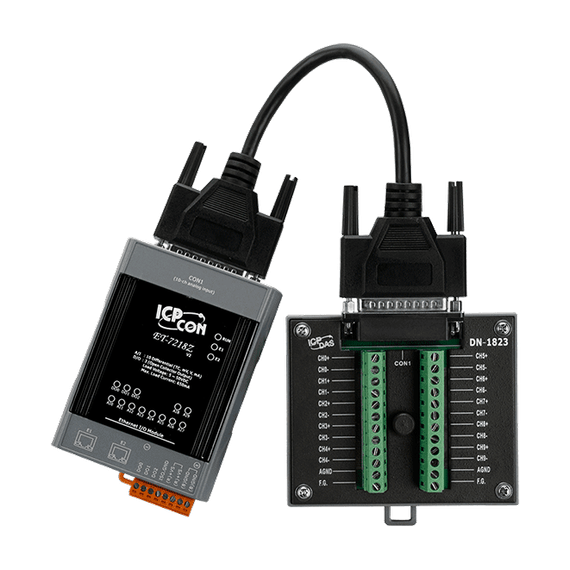

ICP DAS ET-7218Z/S3 — Ethernet I/O модуль серии ET-7200 с 2-портовым Ethernet-коммутатором, 10 дифференциальными входами для термопар, напряжения и тока, а также 3 дискретными выходами с защитой от короткого замыкания и перегрузки. Поддерживает Modbus TCP/UDP, Web HMI, монтаж на DIN-рейку, питание 12…48 В DC и работу при температуре от -25 до +75 °C.
