Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | На DIN-рейку, На стену |
Цифровой ввод | |
| Каналов измерения частоты/импульсов | 2 |
| Тип сигнала | SSI, BISS-C |
| Разрядность счетчика | 48 Бит |
| Максимальная частота | 10000 кГц |
Слоты расширения | |
| Тип модуля | Энкодер |
Протоколы связи | |
| Промышленные протоколы | EtherCAT slave |
Электропитание | |
| DC входное напряжение | 24...24 В |
Размеры | |
| Ширина | 17.5 мм |
| Глубина | 90 мм |
| Высота | 108 мм |
Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
| Влажность | 10-90% |
Сертификация и поддерживаемые стандарты | |
| Стандарты ЭМС | МЭК 61000-4-4, МЭК 61000-4-2 |

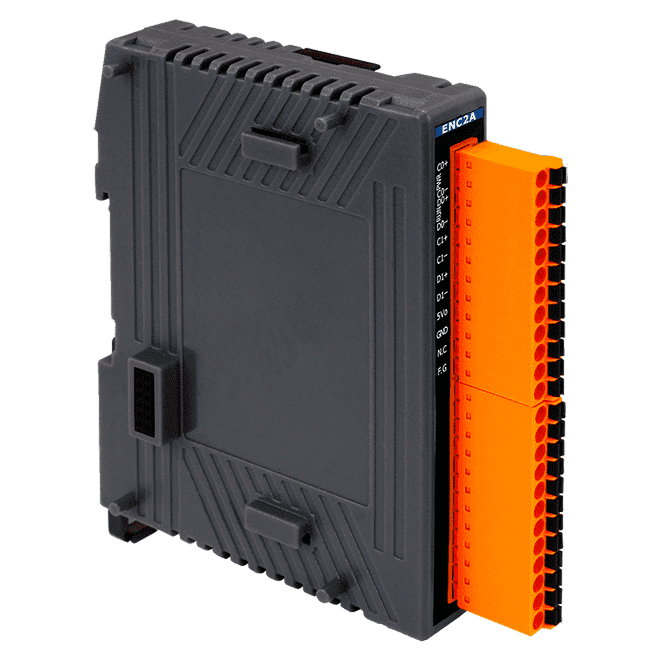

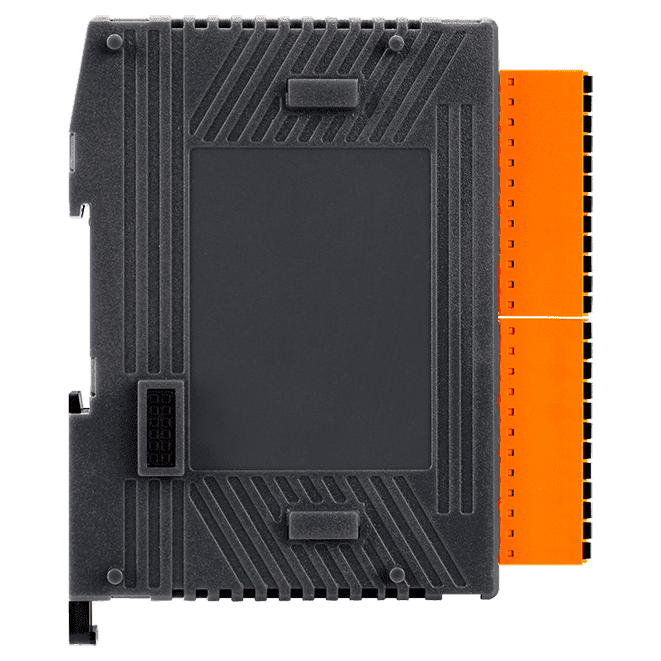

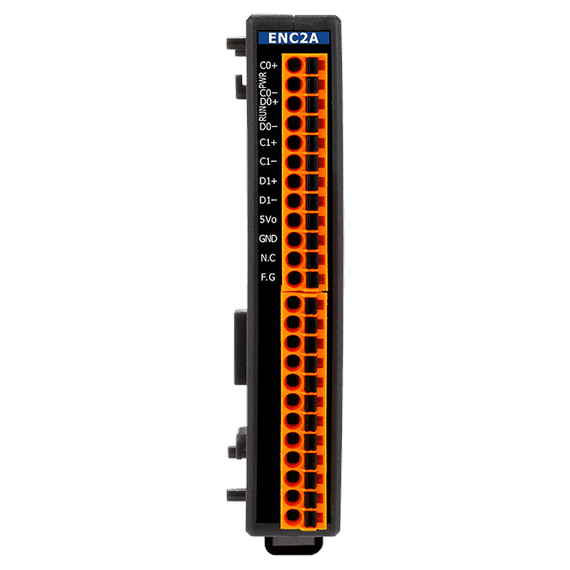

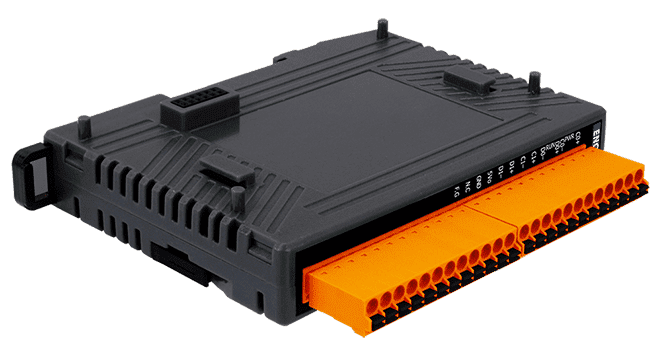

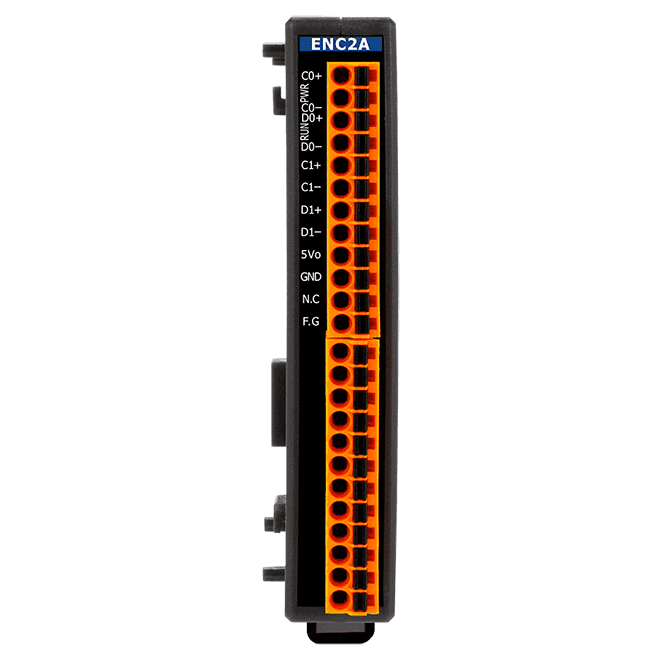

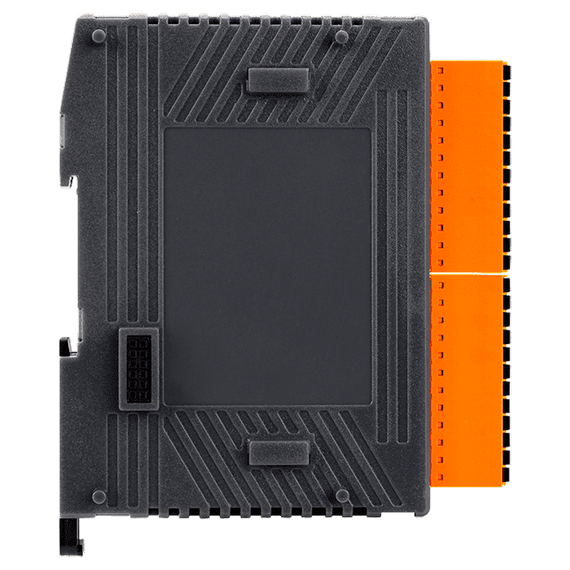

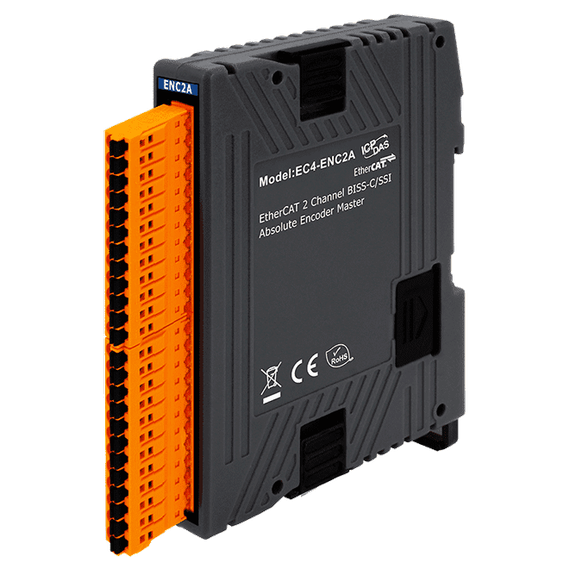

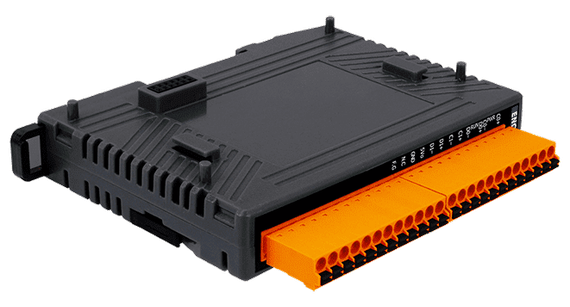

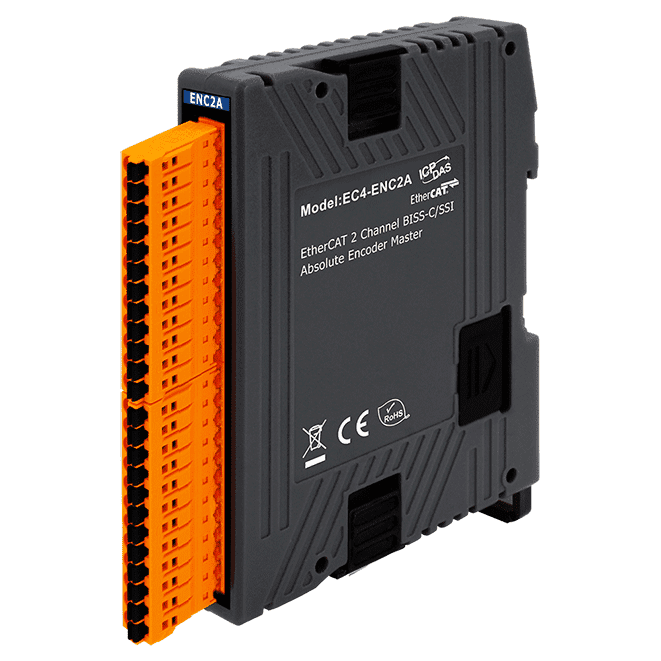

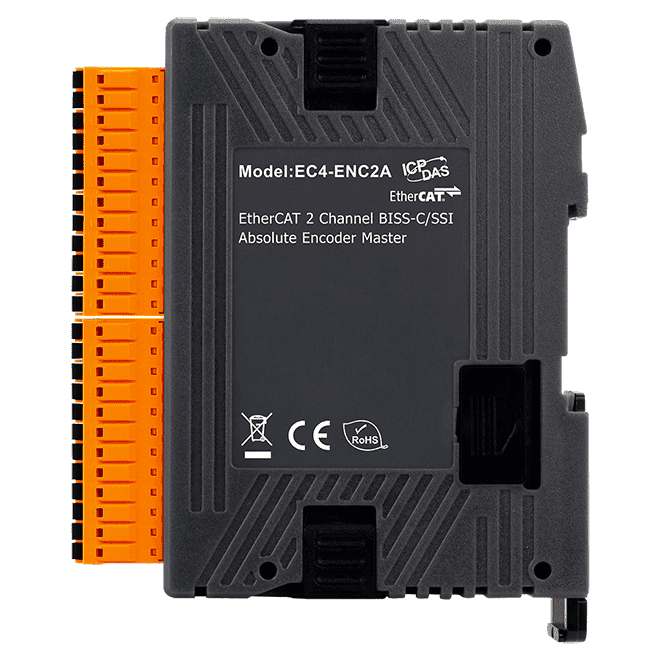

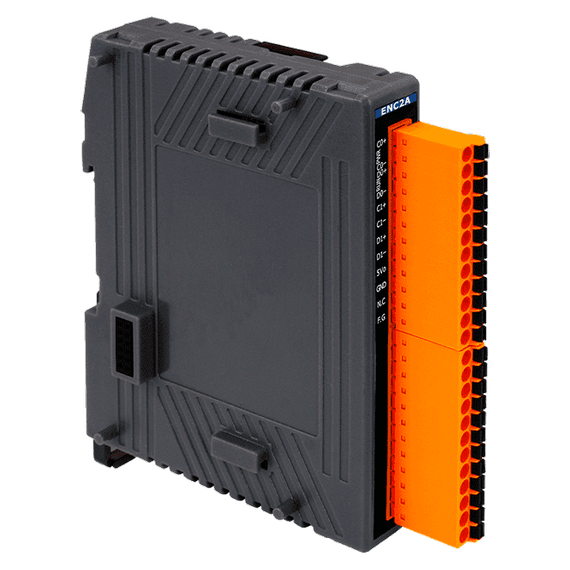

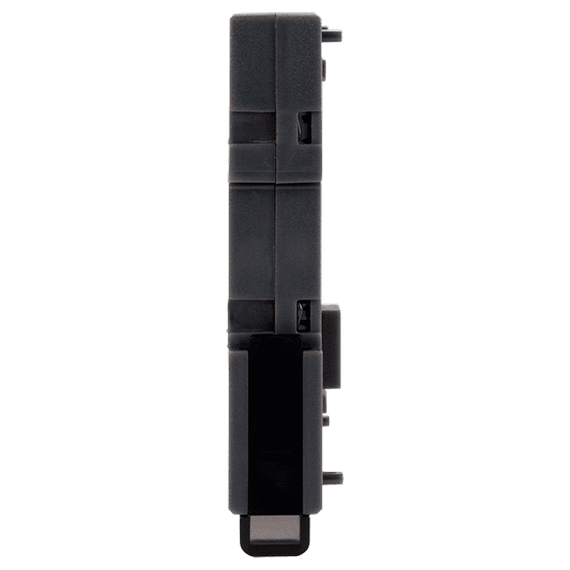

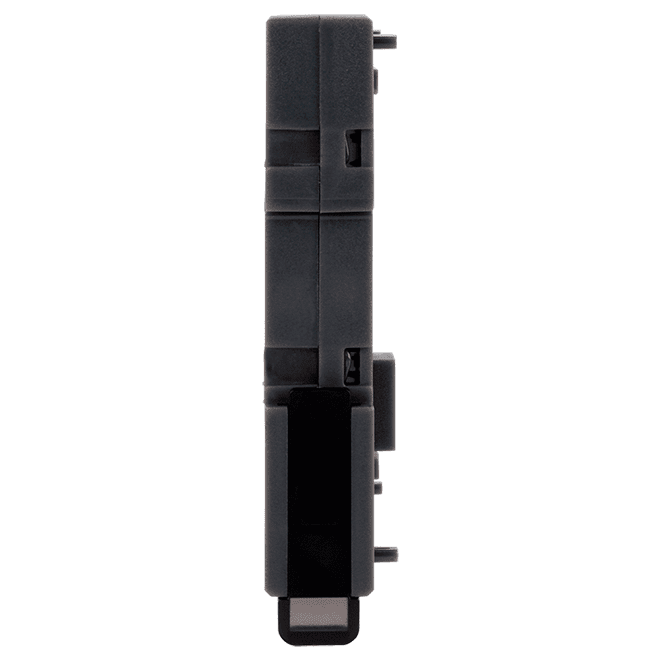

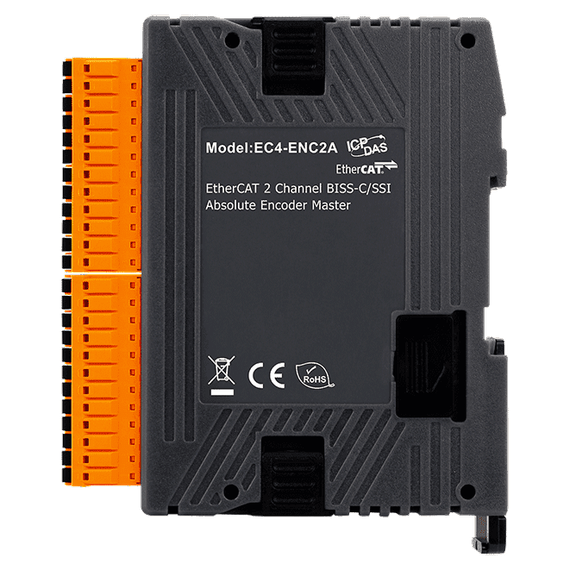

EC4-ENC2A — компактный EtherCAT SubDevice модуль ICP DAS для подключения абсолютных энкодеров SSI и BiSS-C. Оснащён 2 независимыми каналами, поддерживает до 48 бит позиции, частоту передачи до 10 МГц, одновременную выборку каналов, режимы Free-Run и Distributed Clock. Питание +24 В DC, монтаж на DIN-рейку или стену, рабочая температура -25…+75 °C.
