Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | Встраиваемый |
| IP-защита изделия | IP65 |
Экран | |
| Тип экрана | LCD TFT |
| Размер дисплея | 10.1 " |
| Максимальное разрешение | 1024x600 точек |
| Яркость | 350 кд/м2 |
| Контрастность | 500~1 |
Сенсорный экран | |
| Тип сенсорного экрана | Резистивный |
ОЗУ | |
| Предустановленная память | 1 ГБ |
Установленный накопитель | |
| Объем памяти Flash | 4 МБ |
Сетевые порты | |
| Количество Ethernet-разъемов | 1 |
| Количество 10/100 Mb Ethernet | 1 |

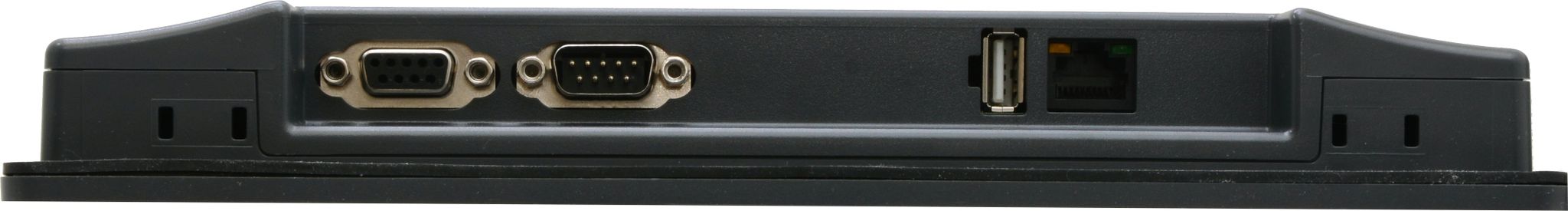

Порты ввода-вывода | |
| Всего последовательных портов | 4 |
| Количество разъемов RS-232 | 2 |
| Количество разъемов RS-485 | 2 |
Wi-Fi | |
| Тип Wi-Fi | 802.11b/g/n |
Протоколы связи | |
| Промышленные протоколы | CANopen, CAN |
Операционная система и ПО | |
| Среда разработки | EasyBuilder Pro |
Электропитание | |
| DC входное напряжение | 10.5...28 В |
Размеры | |
| Ширина | 271 мм |
| Глубина | 36.5 мм |
| Высота | 213 мм |
Требования к условиям использования | |
| Рабочая температура | 0...50 °C |
Сертификация и поддерживаемые стандарты | |
| Стандарты безопасности | UL/cUL |
Документация
📄 Руководство пользователя EasyBuilderPro
📄 Руководство по подключению к ПЛК
📄 Руководство по установке cMT3103
📄 Спецификация на Codesys + cMT
3D модель
🧊 Руководство пользователя EasyBuilderPro
🧊 Руководство по подключению к ПЛК
🧊 Руководство по установке cMT3103
🧊 Спецификация на Codesys + cMT
Чертежи
📃 Руководство пользователя EasyBuilderPro
📃 Руководство по подключению к ПЛК
