Сенсорные панели оператора SmartView

06.11.2019

Сенсорные панели оператора SmartView

Серия SV – SmartView

Классические сенсорные панели оператора для управления производственными процессами и отображения информации о ходе операций на дисплее. Линейка представлена 5-моделями, различающихся диагональю экрана, от самой младшей модели с диагональю 7” до старшей модели с диагональю 15”.

Все традиционные интерфейсы ввода/вывода присутствуют: несколько COM-портов RS-232/485 с изоляцией, Gigabit Ethernet порт, 2 USB. Для коммуникации с устройствами ICP-DAS и других производителей поддерживается протоколы Modbus RTU/TCP Master/Slave и MQTT.

Отличительной особенностью этой линейки, да и всех панелей ICP-DAS в целом является возможность подавать на них питание через PoE от коммутатора или PoE-инжектора, тем самым экономя на прокладке кабеля и блоках питания. (PoE – передача энергии и данных по сети Ethernet).

Как и все HMI, они могут встраиваться в панель и не боятся попадания жидкости (защита IP65 только по передней панели). Есть возможность внешнего крепления VESA75.

Для программирования панелей SmartView производитель предлагает бесплатную среду разработки Creator.

Сравнительные характеристики HMI

МоделиSV-2201SV-3201SV-4201SV-5201SV-6201
Программное обеспечение для разработки
CreatorCreator это IDE (интегрированная среда разработки) разработанная специально для панелей SmartView.
LCD дисплей
Размер7” (16:9)8.4” (4:3)10.4” (4:3)12.1” (4:3)15” (4:3)
Разрешение экрана800 x 480800 x 6001024 x 768
Яркость (кд/м2)400
Контрастность500:1
Срок службы LED-подсветки (ч)20,00050,000
Сенсорный экран4-проводной, резистивный;
Светопропускание: 80%
5- проводной, резистивный;
Светопропускание: 80%
LED индикатор2 (PWR, Run)
Операционная система
ОСLinux
Протоколы
EthernetModbus TCP Server/Client, MQTT Pub/Sub
COMModbus RTU Master/Slave, Modbus ASCII Master/Slave
CPU
CPURISC-based
SDRAM512 MB
MRAM128 KB
Flash512 MB
Расширение памятиmicroSD слот
(карты до 32 Гб)
SD слот
(карты до 32 Гб)
EEPROM16 KB
RTC (Часы реального времени)Да
Аппаратный серийный номерДа, 64-bit аппаратный серийный номер
Поворотный переключательДа (0 ~ 9)
DIP переключатели-Да (6 бит)
Интерфейсы связи
Ethernet1 x RJ-45, 10/ 100/ 1000 Base-T
USB 2.0 (host)2
COM1RS-232/485;
изоляция 2500 VDC
-RS-232/485 (разъем DB9);
изоляция 2500 VDC
COM2RS-232/485; изоляция 2500 VDC
COM3-RS-485 (Клеммная колодка, Data+, Data-); изоляция 2500 VDC
Механичские хар-ки
Размеры (Ш x В x Г, мм)213 x 148 x 44249 x 207 x 64291 x 229 x 54324 x 255 x 64381 x 305 x 63
Вырез в панели (Ш x В, мм)197 x 133, ± 1235 x 193, ± 1277 x 215, ± 1310 x 241, ± 1362 x 286, ± 1
МонтажУстановка в панель, крепление VESA (75 x 75)
Защита корпусаПередняя панель: NEMA 4 /IP65
Окружающая среда
Рабочая температура-10 ~ +60 °C
Температура хранения-20 ~ +70 °C
Влажность10 ~ 90 % RH (без конденсации)
Питание
Питание через клеммную колодку+12 ~ +48 VDC
Питание через PoEIEEE 802.3af
Изоляция1 кВ
Потребление6 Вт7.5 Вт13 Вт14 Вт16 Вт

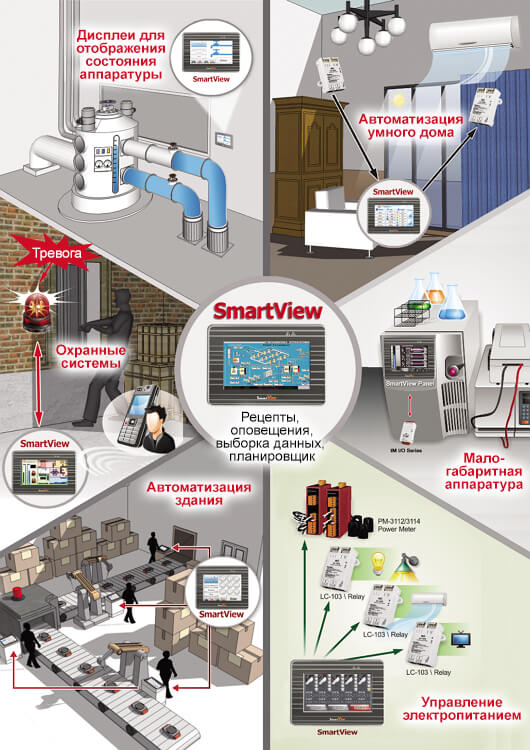

Где применяются панели SmartView?

Благодаря промышленному исполнению и невысокой стоимости, панели SmartView нашли применения во всех возможных отраслях – от домашней автоматизации до управления заводами.

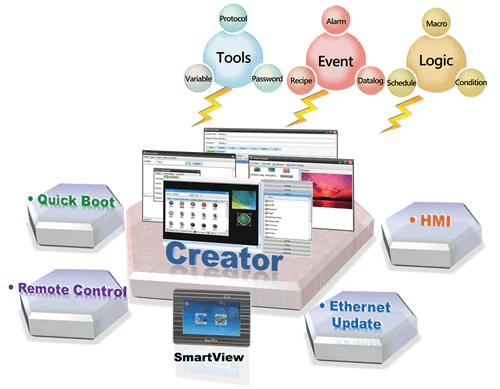

Возможности разработчика в среде Creator

Creator - это среда разработки проектов специально под панели SV-серии. Поддерживает большое количество объектов и инструментов для отрисовки интерфейса проекта. Позволяет создавать логические правила IF-THEN-ELSE для управления полевыми устройствами. Можно создавать списки инструкций, настраивать оповещения, непрерывно записывать данные и экспортировать их в CSV формате. Готовый проект очень быстро загружается после включения панели.

Основные возможности:

  • Поддерживает протоколы Modbus RTU и TCP, Master/Slave
  • Не требуется навыков программирования для создания проекта
  • Большой набор объектов и функций, включая:



  • Обновление проектов по Ethernet

  • Поддержка MQTT

  • Online/Offline запуск проекта
  • 36 Macro команд для логических операций

Если у Вас есть вопросы по продукции ICP DAS, обращайтесь по телефону: +7 (495) 419-1201 или по e-mail: russia@icp-das.ru
