Модули контроля наличия напряжения в сети

31.08.2020

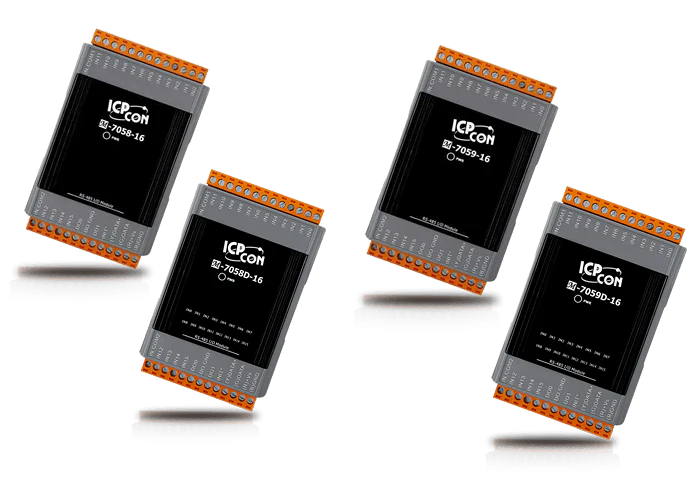

Новые модули M-7058(D)-16 и M-7059(D)-16 предназначены для контроля и передачи по коммуникационному протоколу Modbus RTU/DCON (шина RS-485) информации о наличии переменного (постоянного) напряжения в электрической сети, а также для управления внешней эл. нагрузкой с помощью двух выходных дискретных каналов.

Примеры применения

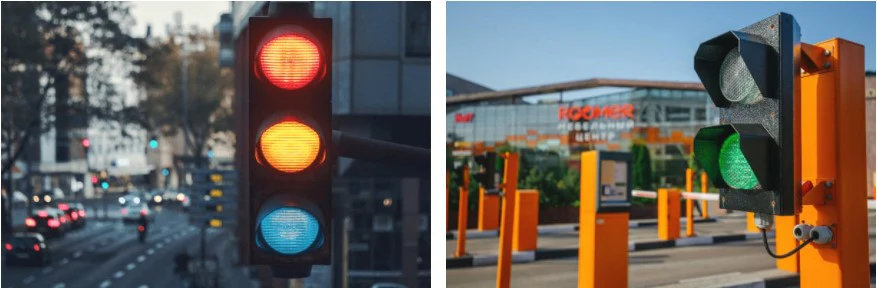

Данные модули могут использоваться в системах контроля сигналов светофора. В таких системах после включения соответствующего сигнала светофора на пульт оператора приходит сигнал, подтверждающий включение соответствующего света. Данные системы могут применяться как на городских светофорах, светофорах для парковок, так и на Ж/Д путях.

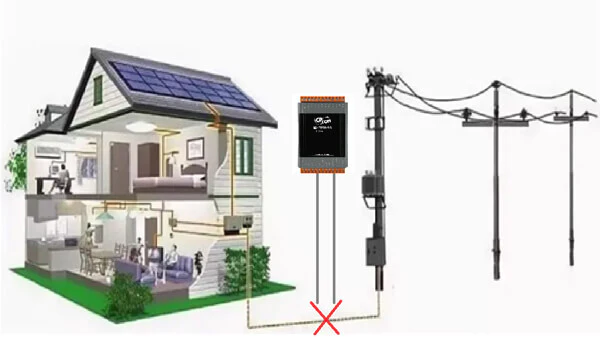

Модули могут также использоваться для контроля наличия напряжения в различных электрических линиях как жилого сектора, так и в промышленности для мониторинга или контроля обрыва фаз.

Основные особенности модулей M-7058(D)-16 и M-7059(D)-16:

  • Непосредственное подключение до 16 точек сетевого напряжения (обеспечивается контроль наличия/отсутствия сетевого напряжения)
  • Индивидуальная индикация включения/отключения каждого канала
  • Встроенный 16-битный счётчик для дискретных входов с максимальной частотой 100Гц и мин. длиной импульса 5 мс
  • Встроенная защита от электростатических разрядов ±4 кВ, защита от перенапряжения ±2 кВ, а также внутренняя изоляция на 3750 В
  • Возможность управления эл. нагрузкой до 600мА, 50В с помощью двух каналов дискретного вывода
  • Малый ток потребления на дискретных входах контроля (не более 1,5 мА при 250 В переменного тока), что позволяет контролировать наличие напряжения на группе дифференциальных автоматических выключателей (УЗО)
  • Поддержка двух протоколов передачи данных: Modbus RTU, DCON
  • Бесплатное ПО для конфигурации модуля
  • Конструкция предусматривает установку на стандартную монтажную DIN-рейку шириной 35 мм

Входные дискретные каналы на всех модулях также могут использоваться как 16-битные счетчики, фиксируя импульсы длиной импульса от 5 мс и частотой до 100Гц.

Модели M-7058D-16 и M-7059D-16 имеют светодиодные индикаторы включения/отключения каждого канала.

Сравнительная таблица основных характеристик новых модулей

Модель M-7058-16 M-7058D-16 M-7059-16 M-7059D-16
Кол-во каналов DI 16 16 16 16
Кол-во каналов DO 2 2 2 2
LED-индикаторы каналов DI
Уровень лог.1 для переменного тока 80 ... 250 В 80 ... 250 В 10 ... 80 В 10 ... 80 В
Уровень лог.0 для переменного тока 0 ... 30 В 0 ... 30 В 0 ... 3 В 0 ... 3 В
Уровень лог.1 для постоянного тока 100 ... 250 В 100 ... 250 В 15 ... 80 В 15 ... 80 В
Уровень лог.0 для постоянного тока 0 ... 30 В 0 ... 30 В 0 ... 3 В 0 ... 3 В
