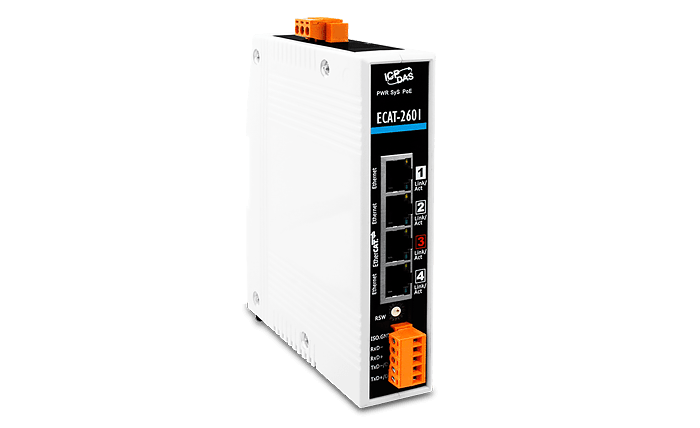

ECAT-2601: шлюз EtherCAT — Modbus/OPC UA с функциями ведущего устройства EtherCAT

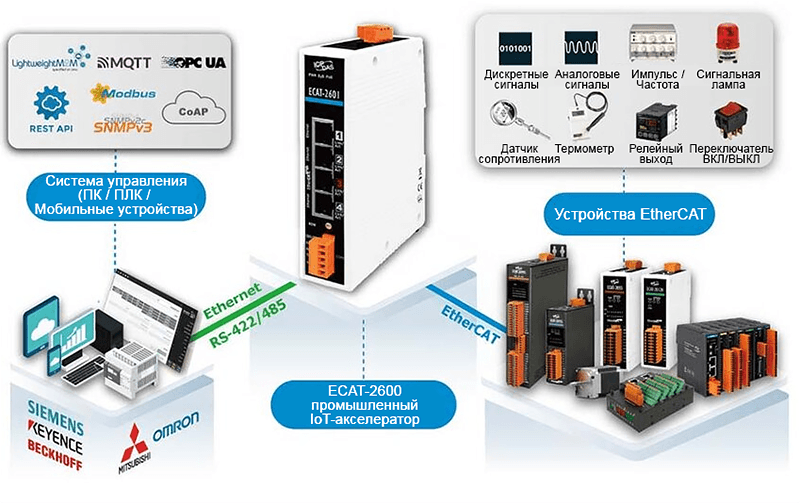

ECAT-2601 представляет собой промышленный шлюз-конвертер протоколов, предназначенный для организации обмена данными между сетями EtherCAT и Modbus/OPC UA. Устройство выполняет функции ведущего устройства (MainDevice) EtherCAT и обеспечивает передачу данных ввода-вывода между EtherCAT-подсетью и внешними системами через протоколы Modbus и OPC UA.

Встроенный буфер обмена данными позволяет EtherCAT-устройствам и Modbus/OPC UA-приложениям эффективно обмениваться информацией в реальном времени, что делает ECAT-2601 удобным решением для построения систем промышленной автоматизации и интеграции оборудования различных производителей.

В прошивку устройства встроен OPC UA-сервер, обеспечивающий безопасный и стандартизированный обмен данными между производственным оборудованием и системами верхнего уровня. Благодаря поддержке OPC UA реализуется как горизонтальная интеграция между станками и производственными установками, так и вертикальная интеграция с SCADA-системами, MES-платформами, системами аналитики и облачными сервисами. Подключение стандартных OPC UA-клиентов осуществляется без дополнительной разработки программного обеспечения, что упрощает внедрение и сокращает сроки интеграции.

Основные особенности:

• Встроенное ведущее устройство (MainDevice) EtherCAT
• Поддержка режима Free Run
• Настройка и подключение PDO устройств EtherCAT без предварительной загрузки ESI-файлов
• Поддержка ведомых устройств EtherCAT сторонних производителей
• Автоматическое обнаружение и подключение устройств EtherCAT в течение 10 секунд после включения питания
• Поддержка пользовательских стартовых записей SDO
• Минимальное время цикла обмена — 125 мкс
• Встроенный Modbus-сервер
• Встроенный OPC UA-сервер
• Встроенный веб-интерфейс (HTTP/HTTPS) для настройки и диагностики без установки дополнительного программного обеспечения
