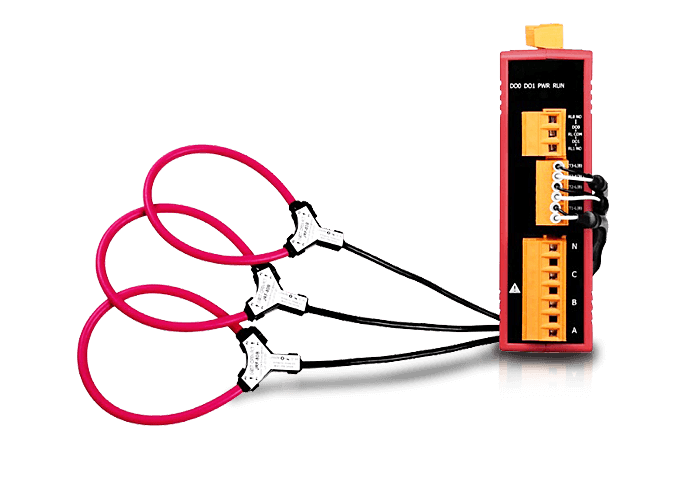

Измерители параметров электросети с катушкой Роговского PM-3133-RCT

Линейка многофункциональных 3-фазных измерителей напряжения пополнилась моделями с новым типом измерительного трансформатора – катушкой Роговского.

Wikipedia:

Катушка Роговского (пояс Роговского) – измерительный трансформатор тока, выполненный в виде длинного замкнутого соленоида с произвольной и практически замкнутой формой и равномерной намоткой, один из выводов которой приведён к другому через ось соленоида.

Применяется в качестве измерительного элемента в счётчиках электрической энергии. Незаменима при необходимости измерения высоких значений токов, а также полезна, если требуется создать гальваническую развязку между измеряемой цепью и измеряющим устройством.

Измеритель работает в широком диапазоне входных напряжений 10 ~ 500 В переменного тока, что обеспечивает универсальность применения. На борту есть 2 релейных выхода, чтобы отправлять сигналы тревоги или управлять сигнальными лампами. Снимать показания можно по протоколам Modbus RTU, Modbus TCP или CANopen, в зависимости от модификации.

Измеряемые параметры:

  • Истинное среднеквадратическое значение напряжения (Uскз)
  • Истинное среднеквадратическое значение тока (Iскз)
  • Активная мощность (кВт)
  • Активная энергия (кВт·ч)
  • Полная мощность (кВ·А)
  • Полная энергия (кВ·А·ч)
  • Реактивная мощность (кВ·А·R)
  • Реактивная энергия (кВ·А·R·ч)
  • Коэффициент мощности
  • Частота
  • Коэффициент нелинейных искажений

Высокая точность

При правильной установке трансформатора погрешность измерений составляет менее 1%, при входном токе >50А. Поэтому эта серия может использоваться в низковольтных, и высоковольтных цепях для снятия показаний энергопотребления от оборудования в режиме реального времени. Из-за небольших колебаний плотности обмотки и площади поперечного сечения катушки точность датчика слегка варьируется в зависимости от положения кабеля в контуре катушки. Для достижения наибольшей точности нужно располагать кабель строго в центре измерительной петли.

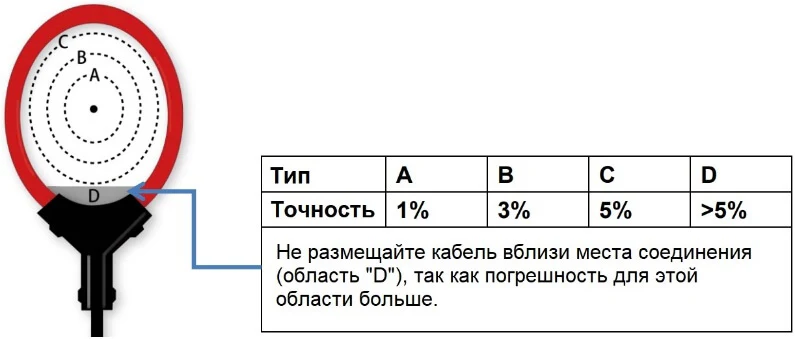

Схема размещения катушек Роговского

Легкость монтажа

Токовые трансформаторы такого типа очень компактные и гибкие, их просто установить на новые и уже существующие системы учета электроэнергии в условиях ограниченного пространства.

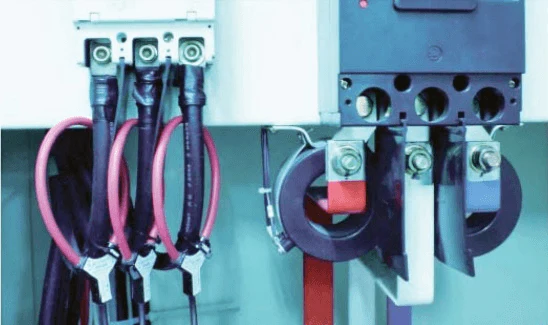

Применение катушек Роговского в реальных условиях

Серия PM-3133-RCT

C интерфейсом RS-485
PM-3133-RCT500P 3-фазный измеритель напряжения, Modbus RTU, 500A
PM-3133-RCT1000P 3-фазный измеритель напряжения, Modbus RTU, 1000A
PM-3133-RCT2000P 3-фазный измеритель напряжения, Modbus RTU, 2000A
С интерфейсом Ethernet
PM-3133-RCT500P-MTCP 3-фазный измеритель напряжения, Modbus TCP, 500A
PM-3133-RCT1000P-MTCP 3-фазный измеритель напряжения, Modbus TCP, 1000A
PM-3133-RCT2000P-MTCP 3-фазный измеритель напряжения, Modbus TCP, 2000A
С интерфейсом CANopen
PM-3133-RCT500P-CPS 3-фазный измеритель напряжения, CANopen, 500A
PM-3133-RCT1000P-CPS 3-фазный измеритель напряжения, CANopen, 1000A
PM-3133-RCT2000P-CPS 3-фазный измеритель напряжения, CANopen, 2000A
